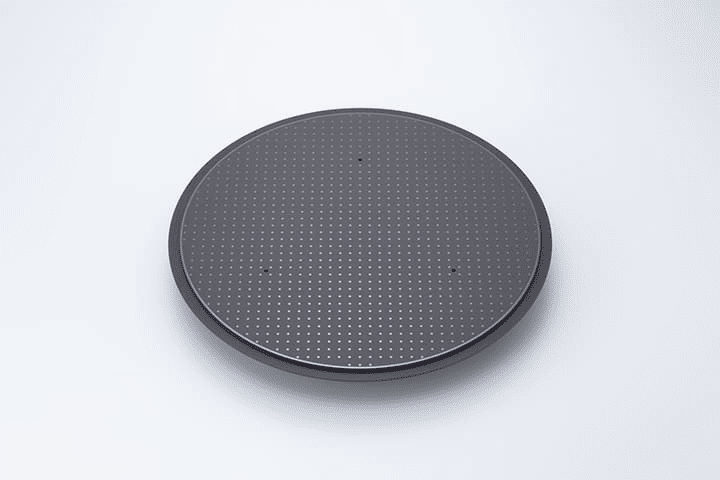

Cad is Chuck Leictreastatach (ESC) ann?

Ⅰ. Sainmhíniú Táirgí ESC

Is gléas é Chuck Leictreastatach (ESC go gairid) a úsáideann fórsa leictreastatach chun ionsú agus socrúsliseoga sileacainnófoshraitheanna eile. Úsáidtear é go forleathan in eitseáil plasma (eitseáil plasma), i sil -leagan gaile ceimiceach (CVD), i sil -leagan gaile fisiciúil (PVD) agus i bpróisis eile i dtimpeallacht fholús déantúsaíochta leathsheoltóra.

I gcomparáid le daingneáin mheicniúla thraidisiúnta, is féidir le ESC sliseoga a shocrú go daingean gan strus meicniúil agus truailliú, cruinneas próiseála agus comhsheasmhacht a fheabhsú, agus tá sé ar cheann de na príomh-chomhpháirteanna trealaimh de phróisis leathsheoltóra ardcháilíochta.

Ⅱ. Cineálacha Táirgí (Cineálacha Chuganna Leictreastatacha)

Is féidir cucks leictreastatach a roinnt sna catagóirí seo a leanas de réir dearadh struchtúrach, ábhair leictreoidí agus modhanna asaithe:

1. ESC monapolar

Struchtúr: Ciseal leictreoid amháin + eitleán talún amháin

Gnéithe: Éilíonn sé héiliam cúnta (HE) nó nítrigin (N₂) mar mheán inslithe

Iarratas: Oiriúnach chun ábhair ard-impedance ar nós SiO₂ agus Si₃n₄ a phróiseáil

2. Bipolar ESC

Struchtúr: Tá dhá leictreoid, na leictreoidí dearfacha agus diúltacha leabaithe sa chiseal ceirmeach nó polaiméir faoi seach

Gnéithe: Is féidir leis oibriú gan meáin bhreise agus tá sé oiriúnach d'ábhair le seoltacht mhaith

Buntáistí: asaithe níos láidre agus freagra níos tapúla

3. Rialú teirmeach (backside sé ESC fuaraithe)

Feidhm: In éineacht leis an gCóras Fuarú Backside (Héiliam de ghnáth), déantar an teocht a rialú go beacht agus an sliseog á shocrú

Iarratas: a úsáidtear go forleathan i eitseáil plasma agus i bpróisis ina gcaithfear an doimhneacht eitseáil a rialú go beacht

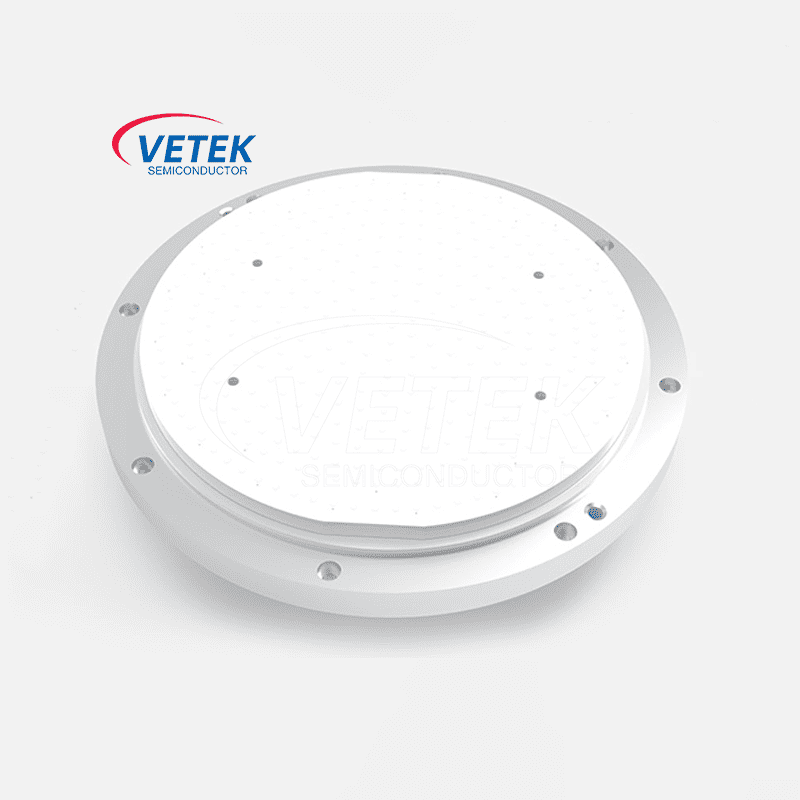

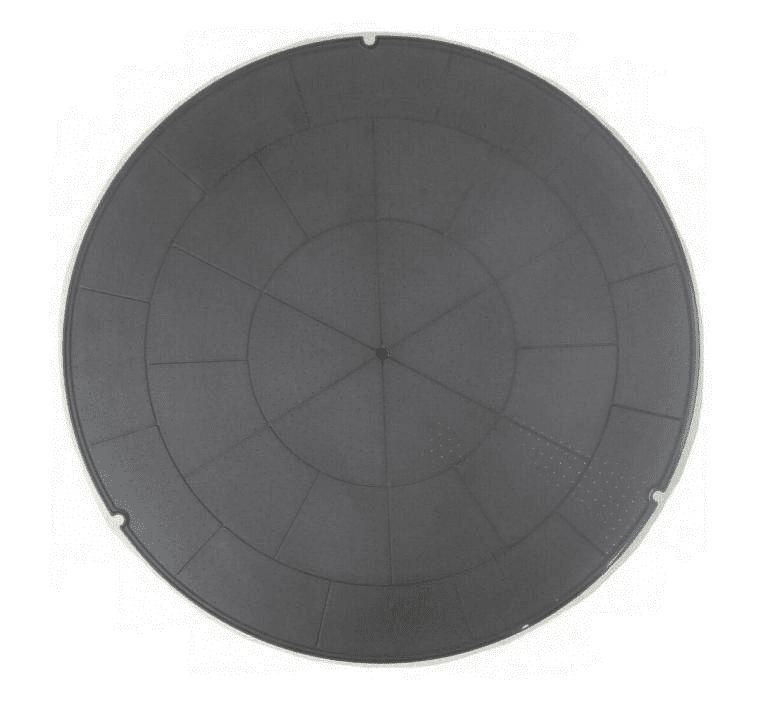

4. ES cheirmeachÁbhar:

Is iondúil go n -úsáidtear ábhair cheirmeacha arda mar ocsaíd alúmanaim (al₂o₃), nítríd alúmanaim (ALN), agus nítríd sileacain (Si₃n₄).

Gnéithe: Friotaíocht creimthe, feidhmíocht inslithe den scoth, agus seoltacht ard teirmeach.

Iii. Feidhmchláir ESC i monarú leathsheoltóra

1. Socraíonn ESC ESC an plasma an sliseog sa seomra imoibriúcháin agus tuigeann sé an fuarú ar ais, ag rialú an teocht sliseog laistigh de ± 1 ℃, rud a chinntíonn go ndéantar an aonfhoirmeacht ráta eitseáil (aonfhoirmeacht CD) a rialú laistigh de ± 3%.

2. Is féidir le sil -leagan gaile ceimiceach (CVD) ESC asú cobhsaí sliseoga a bhaint amach faoi choinníollacha ardteochta, dífhoirmiúchán teirmeach a chosc go héifeachtach, agus aonfhoirmeacht agus greamaitheacht sil -leagan tanaí a fheabhsú.

3. Soláthraíonn sil-leagan gaile fisiciúil (PVD) ESC fosúchán gan teagmháil chun damáiste sliseog a chosc de bharr strus meicniúil, agus tá sé oiriúnach go háirithe chun sliseoga tanaí a phróiseáil (<150μm).

.

5. Casta Packagingin Chiplets agus Pacáistiú 3D IC, úsáidtear ESC freisin i sraitheanna athdháilte (RDL) agus próiseáil léasair, ag tacú le próiseáil mhéideanna sliseanna neamhchaighdeánacha.

Iv. Príomhdhúshláin theicniúla

1.

Tar éis oibriú fadtéarmach, mar gheall ar aosú leictreoidí nó éilliú dromchla ceirmeach, laghdaíonn an fórsa gabháltas ESC, rud a fhágann go n-aistríonn an sliseog nó go dtitfidh sé as.

Réiteach: Bain úsáid as glanadh plasma agus cóireáil dhromchla rialta.

2. Riosca Scaoilte Leictreastatach (ESD):

D'fhéadfadh claontacht ardvoltais a bheith ina chúis le hurscaoileadh mheandarach, dochar a dhéanamh don sliseog nó don trealamh.

Frithbhearta: Dearadh struchtúr inslithe leictreoid ilchisealach agus cumraigh ciorcad faoi chois ESD.

3. Cúis neamh-aonfhoirmeachta teochta:

Fuarú míchothrom ar chúl an ESC nó ar an difríocht i seoltacht theirmeach criadóireachta.

Sonraí: Nuair a sháraíonn an diall teochta ± 2 ℃, d'fhéadfadh sé a bheith ina chúis le diall doimhneachta eitseáil de> ± 10%.

Réiteach: Criadóireacht seoltachta teirmeach ard (mar ALN) le córas ard-bhrú-rialaithe HE (0–15 TORR).

4. Truailliú Taiscthe:

Taisctear iarmhair phróisis (mar shampla táirgí dianscaoilte SIH₄) ar dhromchla an ESC, a théann i bhfeidhm ar chumas asaithe.

Frithbheart: Bain úsáid as teicneolaíocht glantacháin plasma in-situ agus déan gnáth-ghlanadh tar éis 1,000 sliseog a rith.
