‌Tá lochtanna agus íonacht i gcriostail sic ag sciath TAC

1. Tá laghdú suntasach tagtha ar an dlús fabht

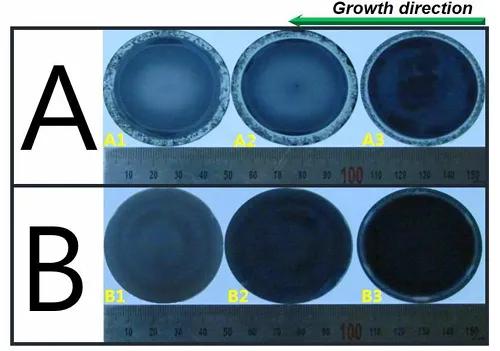

AnSciath TACCuireann beagnach deireadh go hiomlán leis an bhfeiniméan cuimsithe carbóin tríd an teagmháil dhíreach idir an breogán graifíte agus an leá SIC a leithlisiú, rud a laghdaíonn go mór dlús na microtubes. Taispeánann sonraí turgnamhacha go laghdaítear dlús na lochtanna microtube de bharr sciath charbóin sna criostail a fhástar i mbreogáin atá brataithe le TAC níos mó ná 90% i gcomparáid le báclaí graifíte traidisiúnta. Tá an dromchla criostail dronnach go haonfhoirmeach, agus níl aon struchtúr polycrystalline ar an imeall, agus is minic a bhíonn polycrystallization agus dúlagar criostail agus lochtanna eile ag gnáthbhrúite graifíte.

2. Toirmeasc ar Toirmeasc ar Shaothú agus ar Fheabhsú íonachta

Tá táimhe cheimiceach den scoth ag ábhar TAC le gaile Si, C agus N agus is féidir leis cosc ​​a chur go héifeachtach ar eisíontais amhail nítrigin i ngraifít ó idirleathadh isteach sa chriostal. Taispeánann GDManna agus tástálacha halla gur tháinig laghdú níos mó ná 50%ar an tiúchan nítrigine sa chriostal, agus tá méadú tagtha ar an bhfriotaíocht go 2-3 huaire níos mó ná an modh traidisiúnta. Cé gur ionchorpraíodh méid rianaithe de ghné TA (cion adamhach <0.1%), laghdaíodh an t -ábhar iomlán eisíontais iomlán níos mó ná 70%, rud a chuir feabhas suntasach ar airíonna leictreacha an chriostal.

3. Moirfeolaíocht chriostal agus aonfhoirmeacht fáis

Rialaíonn an sciath TAC an grádán teochta ag an gcomhéadan fáis criostail, rud a chuireann ar a gcumas an t -imeall criostail a fhás ar dhromchla cuartha dronnach agus ag homaiginiú an ráta fáis imeall, rud a sheachnóidh an feiniméan polycrystallization de bharr ró -chomhshó imeall i mbreogáin ghraifítí traidisiúnta. Taispeánann an tomhas iarbhír gurb é ≤2%an diall trastomhas den tinne criostail a fhástar sa bhreogán atá brataithe le TAC, agus go bhfeabhsaítear an t -árasán dromchla criostail (RMS) faoi 40%.

Meicníocht rialála sciath TAC ar thréithe teirmeacha agus aistrithe teasa teirmeach

Comparáid Feidhmíochta ar Chlúdach TAC le hábhair bhreogáin eile

‌ Cineál Ábhar‌	Friotaíocht teochta ‌	Inertness ‌ Ceimiceach‌	Neart ‌Techanical‌	‌ Dlús fabht criostail	Cásanna Cásanna Iarratais Cineálacha
Graifít ‌Tac brataithe	≥2600 ° C.	Gan aon imoibriú le Si/C Vapor	Mohs Hardness 9-10, Friotaíocht Suaimhneach Teirmeach Teirmeach	<1 cm⁻² (micropipes)	Fás criostail aonair 4H/6H-SIC ard-íonachta
‌ Graifítí	≤2200 ° C.	Creimthe ag Si Vapor ag scaoileadh c	Neart íseal, seans maith go scoilteadh	10-50 cm⁻²	Foshraitheanna SIC cost-éifeachtúla le haghaidh feistí cumhachta
Graifít brataithe brataithe	≤1600 ° C.	Imoibríonn sé le Si ag foirmiú sic₂ ag teochtaí arda	Cruas ard ach sobhriste	5-10 cm⁻²	Ábhair phacáistithe do leathsheoltóirí lár-teochta
‌Bn Crucible	<2000k	Scaoileann eisíontais N/B.	Friotaíocht creimthe bocht	8-15 cm⁻²	Foshraitheanna Epitaxial do leathsheoltóirí cumaisc

Tá feabhas cuimsitheach bainte amach ag an gclúdach TAC ar chaighdeán na gcriostal SIC trí mheicníocht triple de bhacainn cheimiceach, leas iomlán a bhaint as réimse teirmeach agus rialtán comhéadain

• Tá an dlús microtube rialaithe fabht níos lú ná 1 cm⁻², agus cuirtear deireadh go hiomlán leis an sciath charbóin go hiomlán
• Feabhsú íonachta: tiúchan nítrigine <1 × 10¹⁷ cm⁻³, friotachas> 10⁴ ω · cm;
• Laghdaíonn feabhas ar aonfhoirmeacht réimse teirmeach in éifeachtúlacht fáis tomhaltas cumhachta faoi 4% agus leathnaíonn sé an saol breogán 2 go 3 huaire.
