MOCVD SiC Brataithe Anailís ar Chraosadh Suceptor Graifíte & Cás-Staidéar um Optamú Strus Teirmeach

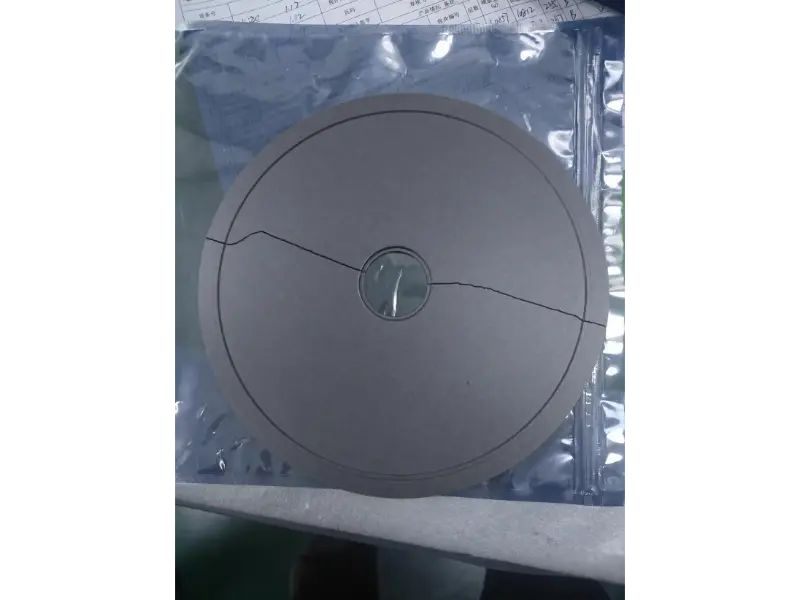

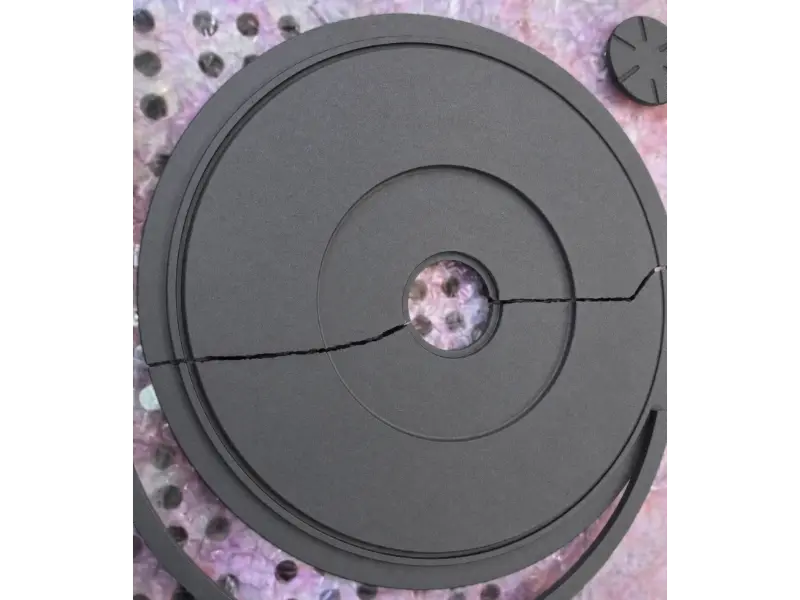

Fíor 1,2: Moirfeolaíocht Briseadh Gathach MOCVDSusceptor Graifíte CVD-Brataithe SiCIs as an gCéim Láir Trí Pholl

I. Achoimre Fheidhmeach & Croí-Chonclúidí

Príomhchonclúid:Cinneann dearadh agus cáilíocht na n-oiriúntóirí wafer epitaxial (iompróirí sliseog) go díreach a saol seirbhíse, ag dul i bhfeidhm go mór ar leithdháileadh costas táirgthe epitaxy agus aga neamhfhónaimh trealaimh. Nuair a bhíonn na híogairí á roghnú acu, tugann déantóirí sliseog epitaxial tosaíocht do dhearaí ardchaighdeáin a shaincheapann riachtanais phróisis iarbhír, a íoslaghdaíonn minicíocht athsholáthair, agus a leathnaíonn saol na seirbhíse - rud a bhainfidh laghduithe suntasacha ar chostais táirgthe agus feabhsuithe seasta ar cháilíocht táirgí epitaxial.

Trí athdhearadh a dhéanamh ar an gcrios maolánaithe strus ag an gcéim lárnach agus roghnú ábhair fhoshraitheanna graifíte le Comhéifeacht Leathnú Teirmeach oiriúnaithe (CTE), tá Vetek (www.veteksemicon.com) tar éis an dúshlán tionsclaíoch a bhaineann le scoilteadh gathacha a eascraíonn as an bpoll lárnach trí pholl MOCVD a réiteach go hiomlán.

Thug monaróir sliseanna epitaxial leathsheoltóra 3ú glúin thar lear aghaidh ar scrogaill táirgeachta tromchúiseacha mar gheall ar scoilteadh láithreach agus damáiste do Thaisceadh Gaile Ceimiceach ar mhórmhéidSoithí graifíte brataithe le Sileacan Carbide (CVD SiC).le linn fás epitaxial MOCVD ardteochta. Léirigh ár bhfoireann theicniúil na bunchúiseanna: tiúchan strus mór ag an gcéim lárnach agus neamhréir leathnú teirmeach an tsubstráit graifíte. Trí athchumrú corrlaigh struchtúracha (criosanna maolánacha struis a mhéadú, suíomh céime ar snámh a uasghrádú) agus an rogha is fearr is féidir a bhaint as ábhar graifíte, d'éirigh linn deireadh a chur le guaiseacha scoilte don chliant.

Príomhfheabhsuithe Feidhmíochta & Méadracha:

· Ráta Craiceáilte Suceptor: Laghdaithe ó >15% síos go 0%

· Meán-Saoil Seirbhíse Rothaíochta: Méadú 300%+

· Aga neamhphleanáilte Trealaimh: Laghdú 95%

II. Cúlra Custaiméara & Pointí Péine Traidisiúnta

1. Cúlra an Chustaiméara

Is príomh-mhonaróir sliseanna leathsheoltóra cumaisc de ghrád feithicleach é an cliant a oibríonn illínte táirgeachta MOCVD/MBE ard-teocht ard-mhéid atá dírithe ar olltáirgeadh sliseog epitaxial ardchumhachta agus gléas RF. Sroicheann teocht oibriúcháin an tseomra imoibrithe 1000°C–1400°C ar feadh na bliana, ag dul faoi théamh ionduchtúcháin ardmhinicíochta agus faoi thimthriallta teirmeacha téimh/fuaraithe dian tapa. Mar an chomhpháirt lárnach a bhfuil go díreach ar an sliseog epitaxial, mórmhéideGabhdóirí graifíte atá brataithe le CVD SiCNí mór cobhsaíocht struchtúrach mhór agus aonfhoirmeacht theirmeach a choinneáil faoi thimpeallachtaí ardteochta, ard-strus.

2. Cur Chuige Traidisiúnta & Pointí Péine Mionsonraithe Stairiúla

Nuair a bhí dearaí traidisiúnta susceptor á n-úsáid, d'fhulaing monaróirí epitaxial le fada ó dhrochphointí eacnamaíocha agus acmhainne:

· Athsholáthar go Minic & Saolré Ghearr:Theip ar dearaí traidisiúnta cuntas a thabhairt ar dhifreálacha leathnaithe teirmeacha faoi theocht mhór arda. Chuaigh súdairí isteach i níos lú ná dosaen timthriall, agus theip ar roinnt acu láithreach tar éis iad a shuiteáil (ráta scoilte >15%).

· Am Neamhfhónaimh Chostach & Costais Ghlantacháin:Chomh luath agus a bhí susceptor scáinte nó briste laistigh den seomra, scriosadh an bhaisc iomlán de sliseog epitaxial, agus éillithe cáithníní trom ag gabháil leis. Bhí 12-24 uair an chloig de fhuarú seomra, díchóimeáil, glanadh, ath-aslonnú agus tástáil brú/teochta ag teastáil le haghaidh gach teagmhas. Shroich caillteanais dhíreacha ó downtime neamhphleanáilte agus tomhaltáin na mílte USD in aghaidh an imeachta.

· Ardchostas Táirgthe Aon-Wafer:Mar earraí inchaite ardluacha, ba chúis le hathsholáthar go minic ró-chionroinnt an chostais um amhras in aghaidh na sliseog. Ag an am céanna, laghdaigh aga neamhfhónaimh Éifeachtúlacht Foriomlán Trealaimh (OEE) trasna na líne táirgeachta, rud a chuir méadú suntasach ar na forchostais sheasta.

III. Dúshláin Theicniúla & Anailís Meicníochta Teip

Moirfeolaíocht Teip Fhisiciúil:Léiríonn anailís briste go n-eascraíonn tionscnamh crack go beacht ag an gcéim istigh den thru-pholl lárnach, ag leathnú go radach amach ar fud an dá thaobh den chorp susceptor.

Imscrúdú ar Fhréamhchúis (Meicníocht Strus):

· Éagothroime Leathnú Teirmeach Ábhar:Faoi choinníollacha oibre ardteochta (1000 ° C agus os a chionn), tá neamhréir shuntasach idir an tsubstráit graifíte agus an sciath cosanta SiC maidir le comhéifeacht leathnú teirmeach (CTE). Toisc go bhfuil comhéifeacht leathnú teirmeach na graifíte níos airde ná ansciath SiC, déantar an tsubstráit graifíte faoi dhífhoirmiú leathnú teirmeach níos mó le linn téimh ná an ciseal dromchla SiC. Gineann sé seo strus teirmeach idir-éadan suntasach, rud a chothaíonn scoilteadh agus teip ar chorp an tsubstráit graifíte.

· Locht Struchtúrtha sa Limistéar Faoisimh Strus:Ní raibh crios maolánach trasdula riachtanach ag an gcéim lárnach sa dearadh bunaidh, rud a chruthaigh pointe tiúchana struis meicniúil clasaiceach. Nuair a sháraigh an teannas leathnaithe tairseach neart teanntachta an tsubstráit graifíte, tionscnaíodh micrea-scoilteanna láithreach ag cúinne na céime géara agus stróic siad amach.

IV. Réitigh: Conas a Réitíomar an Fhadhb

Chun aghaidh a thabhairt ar scoilteadh na céime lárnach, chuir Foireann T&F agus Innealtóireachta Vetek le chéile plean soiléirithe teicniúil cuimsitheach bunaithe ar Chomhéifeacht Ardteochta an Leathnaithe Teirmeach (CTE). leas iomlán a bhaint:

V. Torthaí & Sochair Inchainníochtúla

Rinneadh timthriall teirmeach docht agus fíorú toirte ar líne táirgeachta an chliaint ar na híogairí ath-innealtóireachta, rud a bhain feabhsuithe suntasacha feidhmíochta amach:

· Deireadh a chur go hiomlán le Cnagadh Strus Teirmeach:D'fheidhmigh susceptóirí optamaithe go leanúnach ar feadh níos mó ná 500 timthriall teirmeach, rud a laghdaigh an ráta scoilte agus damáiste go díreach ó > 15% go 0%.

· Laghdú Mór ar Chaillteanais Aga Neamhfhónaimh:Tháinig laghdú 95% ar aga neamhphleanáilte mar gheall ar bhriseadh iompróra, rud a chuir go mór le OEE líne iomlán.

· Saol Seirbhíse Iolraithe & Laghdú Costais:Tháinig méadú 300%+ ar an meánshaol seirbhíse don susceptra, rud a d’fhág gur tháinig laghdú suntasach ar chostas leithdháilte an chuimiléara in aghaidh na sliseog epitaxial.

VI. Ráthaíocht Déantúsaíochta & Rialú Cáilíochta Vetek

· Roghnú Ábhar Amh Ard-íonachta:Roghnaítear tsubstráit graifíte isostatach ard-dlúis préimhe (íonacht 7N, ábhar fuinseog <5 ppm) chun meaitseáil CTE gan locht le sciath CVD SiC a chinntiú.

· Meaisínithe beachtas:Úsáidtear gearradh beachtas CNC 5-ais (lamháltais laistigh de ± 0.005 mm), ag cruthú criosanna maolánacha faoisimh strus ag gnéithe ríthábhachtacha mar an chéim lárnach.

· Taisce CVD SiC:Taisceann próisis CVD ardteochta ciseal dlúth 80-100 μm β-SiC, ag soláthar aonfhoirmeacht teirmeach níos fearr agus cosaint creimeadh.

· Cigireacht Iomlán 100% CMM:Déanann Meaisíní Comhordanáidí Tomhais Ard-chruinneas (CMM) eagair phóca a scanadh agus a thomhas go huathoibríoch, toisí na céime lárnacha, agus pleanúlacht iomlán.

· Pacáistiú & Seachadadh Cleanroom:Glantar i seomraí glan Aicme 100 agus pacáilte faoi dhó i bpacáistiú nítrigine i bhfolús, seachadta le cásanna turrainge EVA saincheaptha.

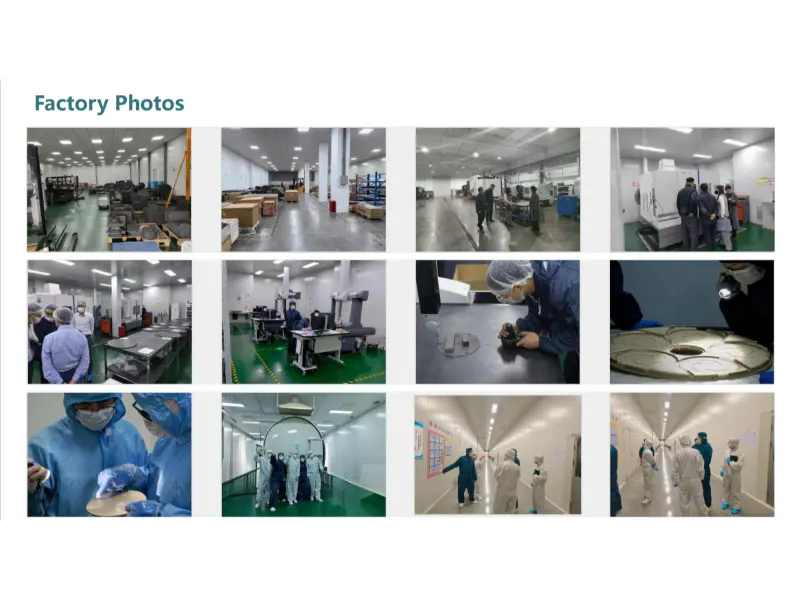

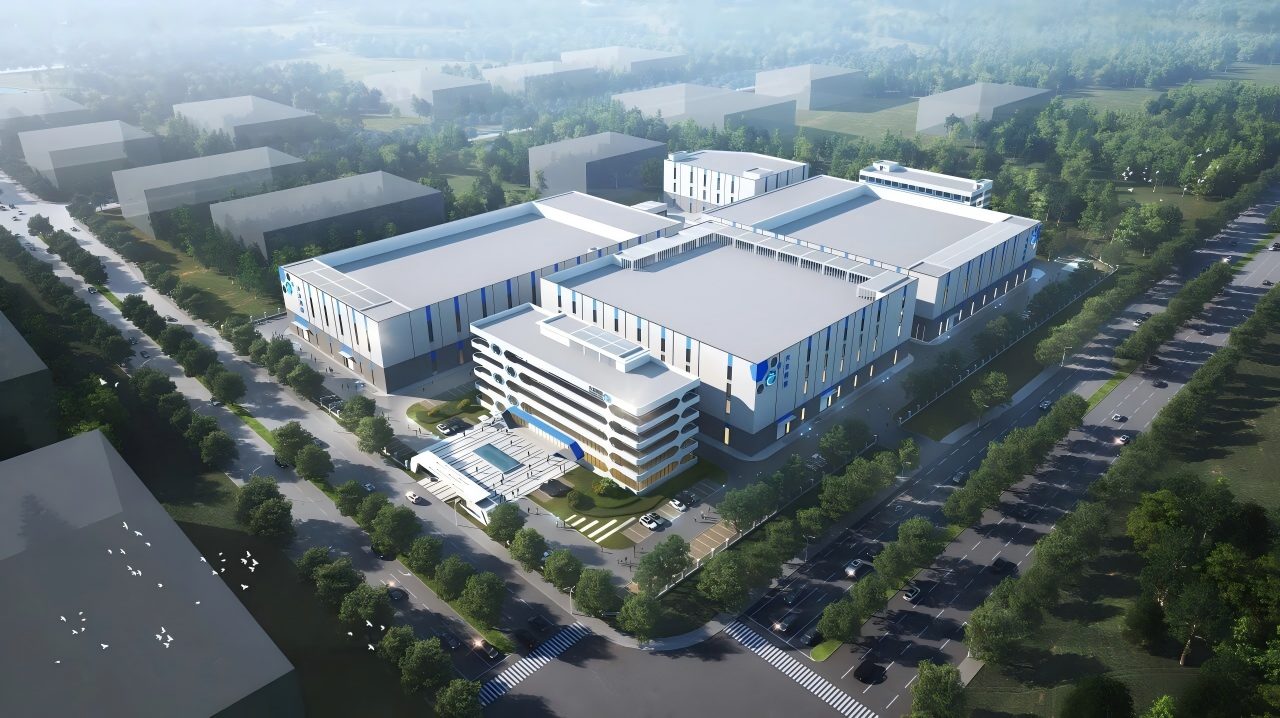

Fíor 3: Meaisínithe Ardchruinnis Vetek Leathsheoltóra, Seomra Glan & Áiseanna Rialaithe Cáilíochta

VII. Ceisteanna Coitianta (FAQ)

C1: Cad é an chúis phríomhaCumadóir Graifíte Brataithe SiC MOCVDscoilteanna ag tosú ag an gcéim lárnach?

A: Is é an phríomhchúis ná easpa crios maolánach faoisimh strus ag an gcéim lárnach, rud a éilíonn athdhearadh struchtúrach chun strus teirmeach a dháileadh.

C2: An féidir le sciath CVD SiC leis féin cosc ​​a chur ar scoilteadh ag an gcéim lárnach?

A: Níl. Soláthraíonn bratuithe SiC go príomha friotaíocht creimeadh, cosc ​​eisíontais agus seoladh teirmeach. Má tá an dearadh struchtúrach lochtach, ní féidir leis an sciath féin strusanna inmheánacha comhbhrúiteacha agus teanntachta ón tsubstráit a sheasamh. Ní féidir ach an meascán de 'struchtúr maolaithe struis atá deartha go réasúnach + sciath CVD SiC ardcháilíochta' fadhbanna scoilte a réiteach go críochnúil.

VIII. Achoimre & Glao Gníomhaíochta (CTA)

Cé gur tomhaltáin chúnta iad so-ghabhdóirí sliseog epitaxial, bíonn tionchar ríthábhachtach ag a ndearadh struchtúrach agus a gcáilíocht déantúsaíochta ar éifeachtúlacht táirgthe iontach agus ar chostais fhoriomlána. Is minic a sháraíonn dearaí traidisiúnta meaitseáil ábhar CTE agus criosanna faoisimh comhchruinnithe struis, rud a fhágann go dteipeann ar an amhras go minic, go mbíonn aga neamhfhónaimh costasach ann, agus go mbíonn rioscaí dramh-lascaine.

Trí leas iomlán a bhaint struchtúrach Vetek agus innealtóireacht strus teirmeach scagtha, ní hamháin gur chabhraigh muid leis an gcustaiméir a dhíothú go hiomlánsusceptor graifítscoilteadh (rátaí scoilteadh a laghdú go 0%), ach freisin saol seirbhíse an iompróra a leathnú níos mó ná 300%. Laghdaigh an feabhas seo minicíocht athsholáthair go suntasach, laghdaigh sé costais leithdháilte inchaite in aghaidh na slise, agus ráthaíodh cáilíocht, cobhsaíocht agus leanúnachas an fháis epitaxial wafer - ag seachadadh luach suntasach eacnamaíoch agus acmhainne.

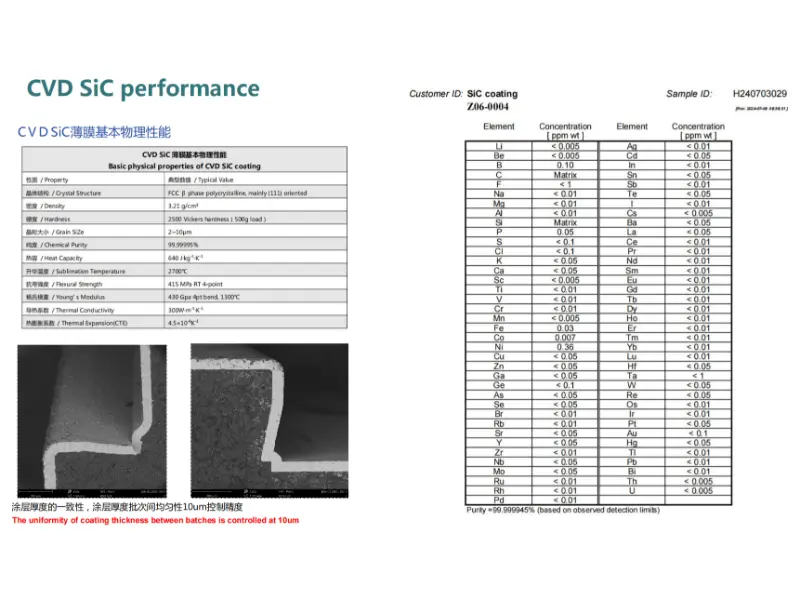

Fíor 4: Príomh-Airíonna Fisiceacha, Aonfhoirmeacht Tiús SEM, agus Anailís Ultra-Ardíonachta ar Chumhdach CVD SiC

Déan Teagmháil Linn le haghaidh Réitigh Optamaithe Strus Teirmeach Saincheaptha

An bhfuil do chuid iompróirí graifíte seomra imoibrithe MOCVD/MBE ag tabhairt aghaidh freisin ar scoilteadh strus ardteochta teirmeach, feannadh sciath SiC, nó fadhbanna le saol seirbhíse gearr?

Tugann Vetek (www.veteksemicon.com) os cionn 10 mbliana de thaithí i sciath leathsheoltóra CVD SiC agus meaisínithe cruinneas grafite ard-íonachta.

Cuir isteach do líníochtaí tríthoiseach nó do ghrianghraif shamplacha ar theip orthu chun meastóireacht ar lamháltas strus teirmeach saor in aisce agus seirbhís tástála trialach a fháil!
