Bratuithe CVD in Epitaxy Leathsheoltóra: Paraiméadair Innealtóireachta, Roghnú SiC/TaC agus Rialú Teip

Údar | Innealtóir Nickwu | Innealtóir, Rannóg Ard-Ábhair, Leathsheoltóir Vetek

Réamhrá: In epitaxy, is cuid de theorainn teirmeach, ceimiceach agus éillithe an imoibreora é susceptor graifíte brataithe. Ní i dtiús an bhrataithe amháin a luíonn a luach, ach sa chomhsheasmhacht a chaomhnaíonn an chuid chríochnaithe teocht sliseog, cobhsaíocht an dromchla agus in-atrialltacht trí thimthriallta fáis agus glantacháin.

1. Cumhdach CVD mar Theorainn Próiseas Epitaxy

Conclúid lárnach: Fiú amháin le teocht gan athrú, brú agus sreabhadh gáis, is féidir le roughness sciath, taiscí, geoiméadracht póca nó díghrádú comhéadan aistriú teasa agus ceimic dromchla a athrú. Ba cheart, dá bhrí sin, déileáil leis an súdóir brataithe mar chomhpháirt imoibreora atá ríthábhachtach don phróiseas, agus ní mar shealbhóir éighníomhach sliseog.

Léiríonn gnáth-theochtaí fáis an t-ualach: Is minic a ritheann GaN MOCVD in aice le 1000–1100°C, Si epitaxy timpeall 1050–1200°C, agus eipitaxy SiC timpeall 1500–1700°C. Braitheann teocht wafer ar chumhacht téitheoir móide céimseata susceptor, emissivity, doimhneacht póca, rothlú agus sreabhadh gáis.

Úsáideann MOCVD pláinéadach sreabhadh laminach agus rothlú iliompróra chun tiús, comhdhéanamh agus aonfhoirmeacht dópála a fheabhsú.[1]

2. Paraiméadair Cumhdach CVD SiC agus TaC

Conclúid lárnach: Ní sonraíocht iomlán leathsheoltóra é “sciath 100 μm”. Ní mór dlús, íonacht, microstructure, roughness, CTE, dáileadh tiús, greamaitheacht agus rialú lochtanna a mheas le chéile, go háirithe ag pócaí, imill, poill agus gnéithe scáthaithe áit a bhféadfadh an sil-leagan áitiúil a bheith éagsúil.

Is é an slabhra innealtóireachta ná:

Cóimheas teocht / brú / gáis CVD → fás gráin → dlús / garbh / strus → saol sciath.

Mhéadaigh brú níos airde garbh agus porosity, agus chruthaigh teocht iomarcach struchtúir níos garbh.[3]

3. Comhionannas Teirmeach agus Atrialltacht Rith le Rith

Conclúid lárnach: Is féidir le bratú éirí do-ghlactha le próiseas sula scafann sé go feiceálach. Is féidir le sruth i dtiús, cúlú, sil-leagan nó athrú gairbhe aistriú teasa agus emissivity wafer-go-susceptor a athrú, rud a chruthaíonn sruth teochta nó rith-le-rith agus an chuma ar an gcomhpháirt go meicniúil fós.

Iarmhéid teasa wafer:

Qtotal = Qconduction + Qradiation + Qconvection

Bíonn tionchar ag an susceptor brataithe ar na téarmaí seo trí airíonna ábhair, riocht dromchla agus céimseata. Tá tábhacht le doimhneacht póca toisc go n-athraíonn an t-ardú brataithe an chéimseata suíocháin deiridh don wafer.

Is féidir le sciath ainmniúil 100 μm a athraíonn timpeall póca cosán teirmeach áitiúil agus toisí deiridh araon a athrú. Ní chuireann éagsúlacht bheag faoi deara go huathoibríoch neamh-éide, ach ba cheart go mbeadh doimhneacht póca iar-sciath ina CTQ.

Le linn táirgeadh:

fosuithe fáis + glantachán + timthriall teirmeach → gairbhe/sreabhadh astaitheacht → sruth teirmeach-theorann → sruth-teocht wafer → sruth ráta fáis/comhdhéanta.

Ba cheart saolré na comhpháirte a shainiú mar sin trí theorainneacha próisis — ní hamháin trí “gan aon bhriseadh sofheicthe”.

4. CVD SiC vs CVD TaC Roghnú

Conclúid lárnach: Is é CVD SiC an bunlíne phraiticiúil do go leor páirteanna epitaxy Si, GaN agus SiC mar gheall ar a aibíocht, a íonacht agus a chomhoiriúnacht le graifít. Éiríonn TaC tarraingteach nuair a fhágann an teocht foircneach nó an cheimic Si-saibhir an mheicníocht dheimhnithe teorannaithe saoil de bharr cúlú SiC.

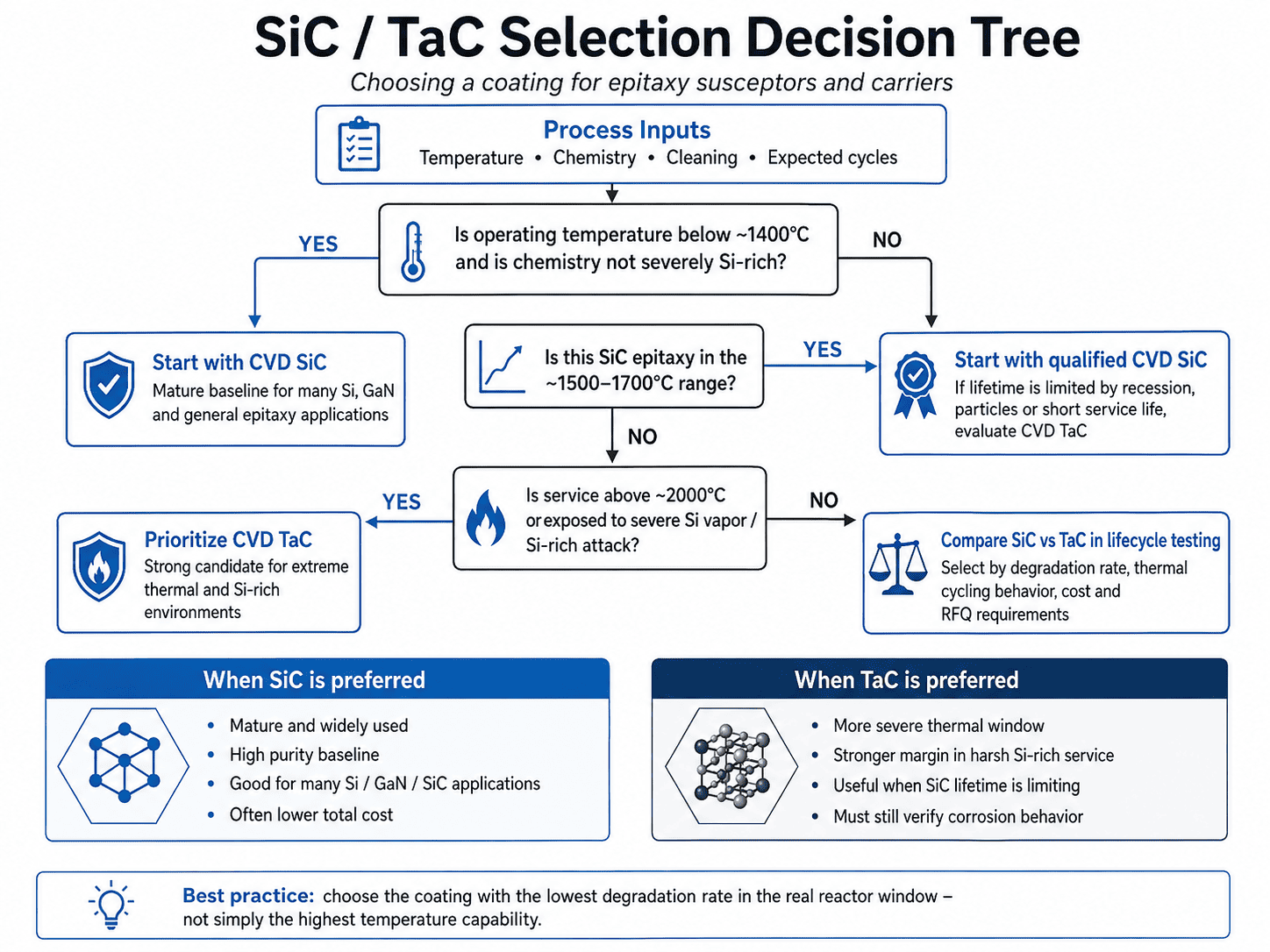

Crann Cinnidh RoghnaitheT < ~1400°C agus SiC comhoiriúnach go ceimiceach?

→ Tá: cáiliú CVD SiC.

→ Níl: lean ar aghaidh.

epitaxy SiC ag ~1500–1700°C?

→ Tosaigh le SiC cruthaithe. Más cúlú, cáithníní nó saolré gearr is mó atá i gceist, déan comparáid idir TaC.

>2000°C nó dian-nochtadh Si-ghala?

→ Tabhair tosaíocht do mheastóireacht TAC.

Níl TaC dosháraithe ó thaobh ceimice. Ag 1973 K i ghal sileacain, bhunaigh CVD TaC táirgí imoibrithe TaSi₂/SiC; méadú ar dhoimhneacht creimthe agus gairbhe mhéadaithe ar nochtadh Si.[4] Ba cheart, dá bhrí sin, go mbeadh an roghnú bunaithe ar an ráta díghrádaithe san fhíor-imoibreoir, seachas ar an leáphointe amháin.

5. Meicníochtaí Teip Cumhdach CVD

Conclúid lárnach: Eascraíonn an chuid is mó de theipeanna fosaithe brataithe mar gheall ar strus teirmeach cúpláilte, neamhionannas taisce, cúlú ceimiceach agus damáiste glantacháin nó láimhseála. Ba cheart go gceanglódh anailís teip an locht infheicthe lena fhréamh-mheicníocht agus ansin leis an tsiomptóm wafer in ionad stopadh ag “feannadh sciath”.

Is caidreamh strus teirmeach-céad-ordú úsáideach é:

σ ≈ E × Δα × ΔT

áit a bhfuil E ina mhodúl brataithe, Δα an difríocht CTE brataithe/foshraith agus ΔT an turas teirmeach. Sin é an fáth go bhfuil an mheaitseáil graifít CTE beagnach chomh mór le híonacht an bhrataithe.

Is féidir le pócaí domhain, poill agus grooves iompar réamhtheachtaithe éagsúla a fháil:

sciath áitiúil tanaí/porous → ionsaí teirmeach/ceimiceach → nochtadh graifíte → creimeadh → cáithníní → riosca locht sliseog.

Mar sin, féadfaidh comhpháirt deireadh ré próisis a bhaint amach roimh dheireadh ré meicniúil.

6. Cáilíocht agus Ceanglais RFQ

Conclúid lárnach: Ba cheart do cháilíocht coinníollacha imoibreora a thiontú ina CTQanna intomhaiste agus iad a fhíorú ar an gcéimseata críochnaithe. Ní leor deimhnithe ábhartha amháin; Is é an sprioc ná sláine brataithe in-athdhéanta, toisí agus iompar teirmeach/ceimiceach trí thimthriallta ionadaíocha fáis agus glantacháin.

Ba cheart go mbeadh na nithe seo a leanas i sonraíocht phraiticiúil:

• Ábhar: grád graifíte, íonacht, CTE; céim sciath agus íonacht.
• Cumhdach: tiús, teorainneacha áitiúla, gairbhe, critéir poll bioráin/porosity, critéir greamaitheachta nó timthriall teirmeach.
• Céimseata: doimhneacht póca tar éis brataithe, maoile/rith amach, OD/ID, poill agus CTQ a bhaineann le rothlú.
• Próiseas: méid sliseog, teocht, gáis, brú, modh teasa/uainíochta, ceimic ghlantacháin agus timthriallta ionchasacha.

Seicephointí molta:

Ag teacht isteach → timthriallta fáis sainithe → glanadh → deireadh ré.

Tá sé níos úsáidí na seicphointí seo a chomhghaolú le sonraí cáithníní agus sliseog ná iniúchadh amhairc amháin.

7. CCanna

Cé chomh tiubh ba chóir CVD SiC a bheith?

Is tagairt úsáideach é thart ar 100 μm, ní rogha uilíoch. Cinneann céimseata, liúntas creimeadh, strus agus caoinfhulaingt tríthoiseach an sprioc.

An mairfidh an sciath níos tibhe níos faide i gcónaí?

Cuireann sé cúlchiste creimthe leis ach féadfaidh sé strus iarmharach agus aistriú tríthoiseach a mhéadú freisin.

Cén fáth a bhfuil craiceann sciath SiC?

Is iad na ranníocóirí tipiciúla ná neamhréir CTE, strus iarmharach, lochtanna comhéadan, céimseata imeall, timthriall teirmeach, ionsaí ceimiceacha agus damáiste glantacháin.

Cathain ar cheart do TaC a chur in ionad SiC?

Nuair a chruthaítear gurb é ionsaí ardteochta nó Si-saibhir an teorainn is mó ar shaolré SiC agus tugann TaC toradh saolré níos fearr.

Conclúid

Conclúid lárnach: Ba cheart graifít CVD-brataithe a bheith cáilithe mar chuid den phróiseas epitaxy. Is é an sprioc iompar cobhsaí teirmeach, ceimiceach agus tríthoiseach ar fud an táirgthe, le deireadh ré sainmhínithe ag CTQanna próisis intomhaiste seachas damáiste infheicthe amháin.

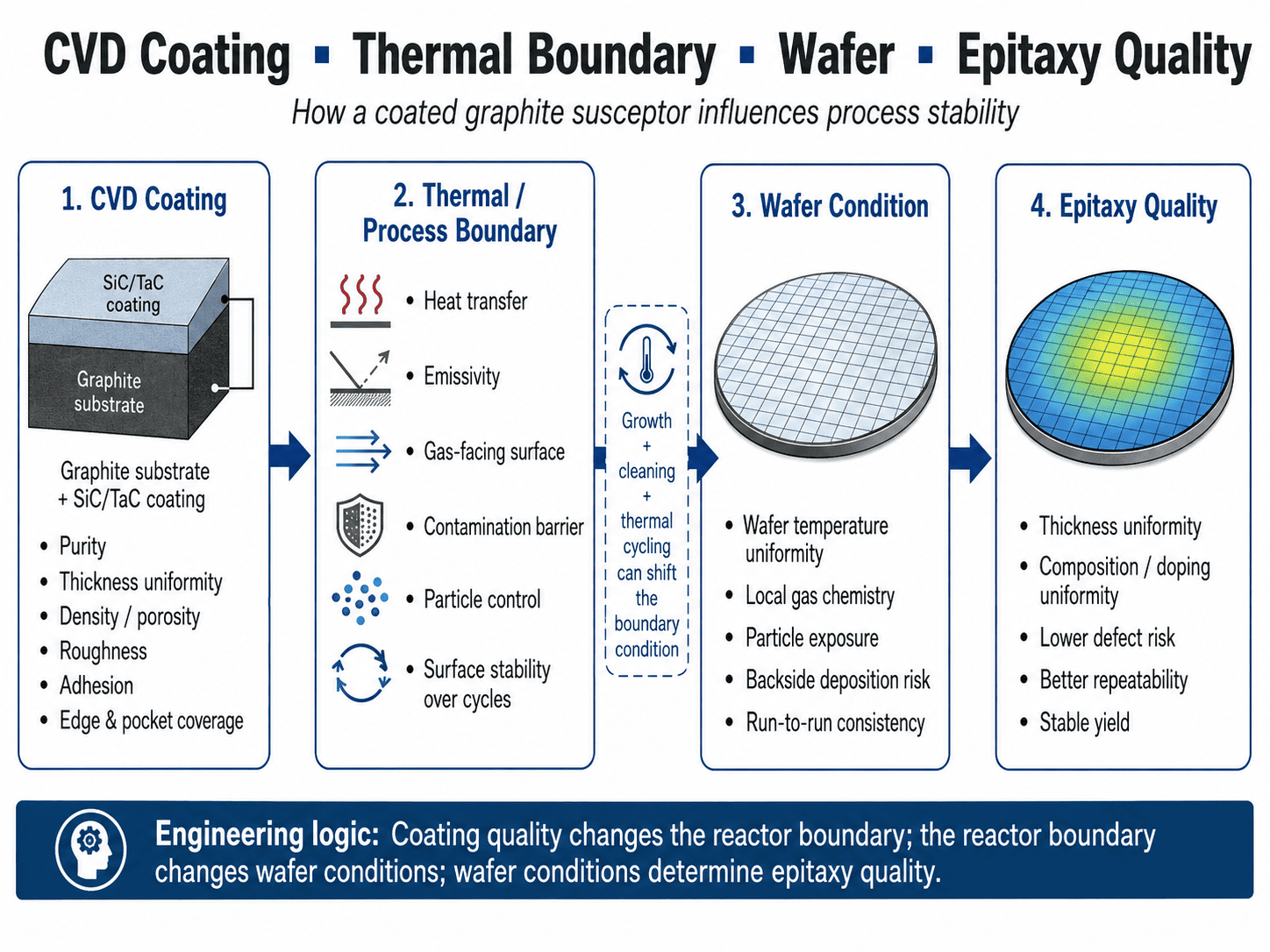

Is é an slabhra innealtóireachta ná:

tsubstráit graifíte → micreastruchtúr CVD → céimseata críochnaithe → cobhsaíocht theirmeach/ceimiceach → atrialltacht sliseog.

Ní hé an cheist is fearr go simplí ná “Cé chomh tiubh is atá an sciath?” ach "Conas a iompróidh an chomhpháirt seo tar éis fás arís agus arís eile, timthriall glantacháin agus teirmeach, agus cén teorainn intomhaiste a shainíonn deireadh a saoil?"

Tagairtí

[1] AIXTRON SE, Prionsabal na Pláinéadlainne (MOCVD).

[2] SGL Carbóin, SIGRAFINE® Cumhdach SiC – Sonraí Ábhar.

[3] Huo Y. et al., Tuarascálacha Eolaíoch 16, 4150 (2026), “Staidéar ar an gComhghaol Próisis-Struchtúr-Maoin i Bratuithe CVD-SiC ar Fhoshraitheanna Graifíte.”

[4] Hao K. et al., Folús 241, 114677 (2025), “Meicníochtaí Creimthe Ionduchtaithe Gal Sileacain de Chótaí CVD TaC ar Fhoshraitheanna Graifíte.”

Tá 15 bliana de thaithí ag an innealtóir Nickwu ar T&F bratuithe CVD agus ábhair te-chriosacha carbóin-bhunaithe. Bhí sé i gceannas ar an tionscadal chun olltáirgeadh a thabhairt isteach do na chéad chomhpháirteanna graifíte TaC-brataithe sa tSín a úsáidtear in epitaxy SiC 8-orlach. Ghlac sé páirt i go leor tionscadal um dhearadh criosanna te agus anailís teip le haghaidh fás criostail SiC agus tá seacht bpaitinní aireagáin aige a bhaineann le hábhair te-chrios.
