Conas Éagsúlacht Ard-Phóca-go-Póca a Réitigh i bhFochadáin Ilphóca Graphite Silicon Epitaxy?

Optimization Réiteachn le haghaidh Soithí Brataithe CVD SiC Ardbheachtais

Ag tabhairt aghaidh ar shaincheist neamh-éide thiús scannáin de bharr éagsúlachta ard póca go póca (1.4%) i bhfostóirí graifíte epitaxy sileacain ilphóca, d'fheabhsaigh VeTek Semiconductor maoile an oirdeora go <0.08mm agus laghdaigh éagsúlacht póca-go-póca go 0.69% trí insamhladh réimse sreafa foirnéise CVD agus ard-chruinneas ionsamhlúcháin réimse sreafa foirnéise CVD, céiriú go suntasach.

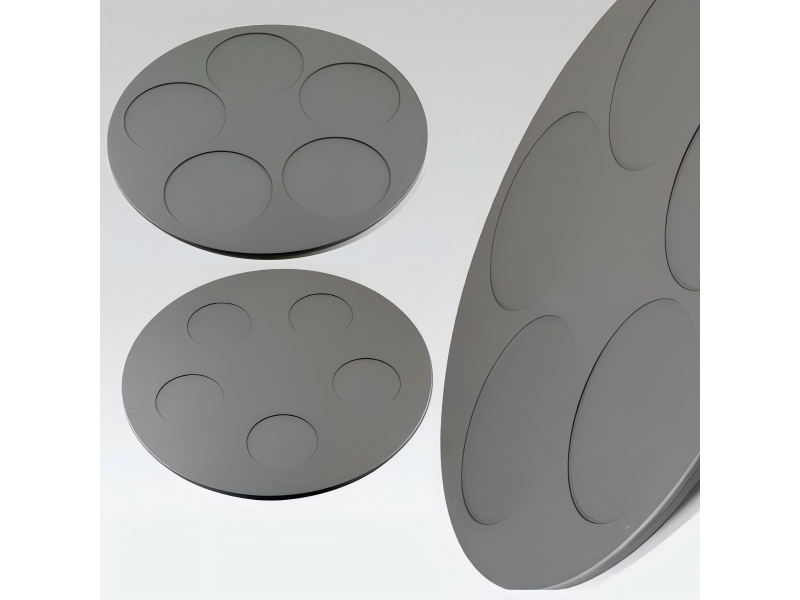

Smaointeoirí Ilphóca Grafite Epitaxy Sileacain le Cumhdach SiC CVD Ard-Beachtais

I. Achoimre Fheidhmeach

Le linn táirgeadh epitaxy sileacain ilphóca, thug ár gcliant (teilgcheárta wafer leathsheoltóra) aghaidh ar dhúshláin fhada le héagsúlacht ard póca-go-póca i dtiús ciseal epitaxial (sonraí bunaidh: 1.4%). Bhí tionchar mór aige seo ar chomhsheasmhacht sliseog epitaxial agus ar tháirgeacht gléas iartheachtacha. Trí insamhalta uimhriúil 3D a dhéanamh agus anailís a dhéanamh ar dhinimic sreabhach inmheánach agus réimsí teirmeacha taobh istigh den fhoirnéis epitaxy CVD, in éineacht le leas iomlán a bhaint as struchtúr uirlisí agus teicneolaíocht sciath Ard-chruinneas Ceimiceach Sileacan Carbide Silicon Carbide (CVD SiC), chuir foireann Leathsheoltóra VeTek feabhas suntasach ar chomhréidh dromchla an il-phóca sileacain epitaxy graphite susceptor <0.0mm < to.0mm. Tar éis na feabhsuithe seo, thit éagsúlacht thiús scannáin phóca-go-póca an chliaint go suntasach go 0.69%, rud a bhain céim cháilíochtúil amach in aonfhoirmeacht tiús scannáin.

Comparáid Príomhmhéadracht Feidhmíochta

II. Cúlra an Chustaiméara: Réitigh Táirgthe Epitaxial Ard-Chomhsheasmhachta á Lorg

Lánléargas: I ndéantúsaíocht epitaxy sileacain ilmhéide mórmhéide, méadaítear dífhoirmíochtaí súdaire fiú nóiméid mar gheall ar chaillteanais daor ar tháirgeacht sliseanna.

Is é an cliant sa chomhpháirtíocht seo príomhfheiste cumhachta 8-orlach/12-orlach agus teilgcheárta wafer epitaxial sileacain, a dhéanann go príomha sliseog epitaxial sileacain scannán tiubh a úsáidtear i MOSFETanna ardvoltais, IGBTanna, agus leictreonaic feithicleach. De réir mar a éilíonn custaiméirí iartheachtacha comhsheasmhacht níos déine i bparaiméadar leictreach sliseanna, tá tiús ciseal epitaxial agus aonfhoirmeacht friotachais tar éis éirí mar chroí-mhéadracht chun cáilíocht sliseog epitaxial a mheas. Úsáideann an cliant imoibreoirí epitaxy sileacain CVD ilphóca atá in ann sliseog sileacain iolracha a phróiseáil ag an am céanna in aon rith amháin. Mar sin féin, mar gheall ar thimthriallta teirmeach ardteochta fada agus creimeadh sreabhadh gáis, ní fhéadfadh a gcuid fostóirí graifíte bunaidh riachtanais phróisis ardchruinneas a chomhlíonadh a thuilleadh maidir le héagsúlacht póca go póca agus maoile.

III. Dúshláin & Pointí Péine: Cúiseanna Éagsúlachta Ard-phóca go Póca Tiús Scannán Neamh-Éidearthachta

Peirspictíocht Lárnach: Cuireann lamháltais iomarcacha maoile an tsúileora graifíte isteach go díreach ar sheoladh teirmeach agus ar dháileadh réimse an tsreafa gáis taobh istigh den fhoirnéis CVD, rud a chuireann faoi deara éagsúlachtaí móra tiús idir pócaí.

Le linn fás epitaxial sileacain CVD, taisceann gáis réamhtheachtaithe (cosúil le SiHCl3/SiH4) ag teochtaí arda ar an dromchla sliseog chun ciseal epitaxial aonchriostail a chruthú. Ní hamháin go bhfeidhmíonn an susceptor graifíte mar iompróir ach tá ról ríthábhachtach aige freisin maidir le seoladh teasa aonfhoirmeach agus treoir réimse sreafa. I measc na baic theicniúla ar leith a bhí roimh an gcliant bhí:

1. Tiús Scannán Tiús Éagsúlacht Póca-go-Póca Sroichte Suas go dtí 1.4%, Tionchar ar Aonfhoirmeacht Wafer Foriomlán

Mar gheall ar mhicrea-dífhoirmíochtaí ar an dromchla tar éis úsáid leathnaithe, léirigh na hionadóirí grafite ilphóca bunaidh an chliaint difríochtaí beaga i doimhneacht cuasaithe póca agus éifeachtúlacht radaíochta teirmeach idir pócaí aonair. Nocht tomhais iarbhír sonraí éagsúlachta póca go póca chomh hard le 1.4%. Mar thoradh ar an neamhréireacht seo go díreach tháinig rátaí fáis ciseal epitaxial neamhréireach ar fud na sliseog sileacain a cuireadh i bpócaí éagsúla laistigh den bhaisc chéanna, rud a d'fhág go raibh an iomarca diall tiús scannáin ann.

2. Maolas an tSualainn Thíos <0.20mm de bharr Teorainn Réimse Teirmeach & Suaiteacht Réimse Sreafa

Ní fhéadfaí maoile na gcumhdaitheoirí bunaidh a choinneáil ach ag an leibhéal <0.20mm. I dtimpeallachtaí epitaxy ardteochta 1100°C–1200°C, is cúis le dromchla míchothrom an sreabhadh gáis imoibríoch a fhoirmíonn corrlaigh logánta agus bearnaí neamhéide idir an súdaire agus an téitheoir ionduchtaithe á gcruthú. Spreag sé seo réimsí teirmeacha neamhéide trasna an dromchla ina dhiaidh sin, rud a chuaigh chun donais ar luaineachtaí tiús an scannáin.

Pointí Péine & Anailís Meicníocht Theicniúil

IV. Réiteach Saincheaptha VeTek: Insamhladh Réimse Sreafa CVD & Optamú Uirlisithe Ultra-Ardbheachtais

Peirspictíocht Lárnach: Déanann leas iomlán a bhaint as réimsí sreafa agus teirmeacha trí ionsamhlúchán uimhriúil, in éineacht le meaisínithe CNC beachtas ar leibhéal miocrón agus sciath ard-íonachta dlúth CVD SiC, go bunúsach athmhúnlú ar fheidhmíocht an tsualainn.

Chun éagsúlacht póca-go-póca an chliaint agus scrogaill maola a réiteach, rinne foireann innealtóireachta VeTek Semiconductor meastóireachtaí ar an láthair, baineadh paraiméadair oibriúcháin imoibreora amach, agus dhear siad réiteach leas iomlán a bhaint as deireadh le deireadh a shaincheapadh:

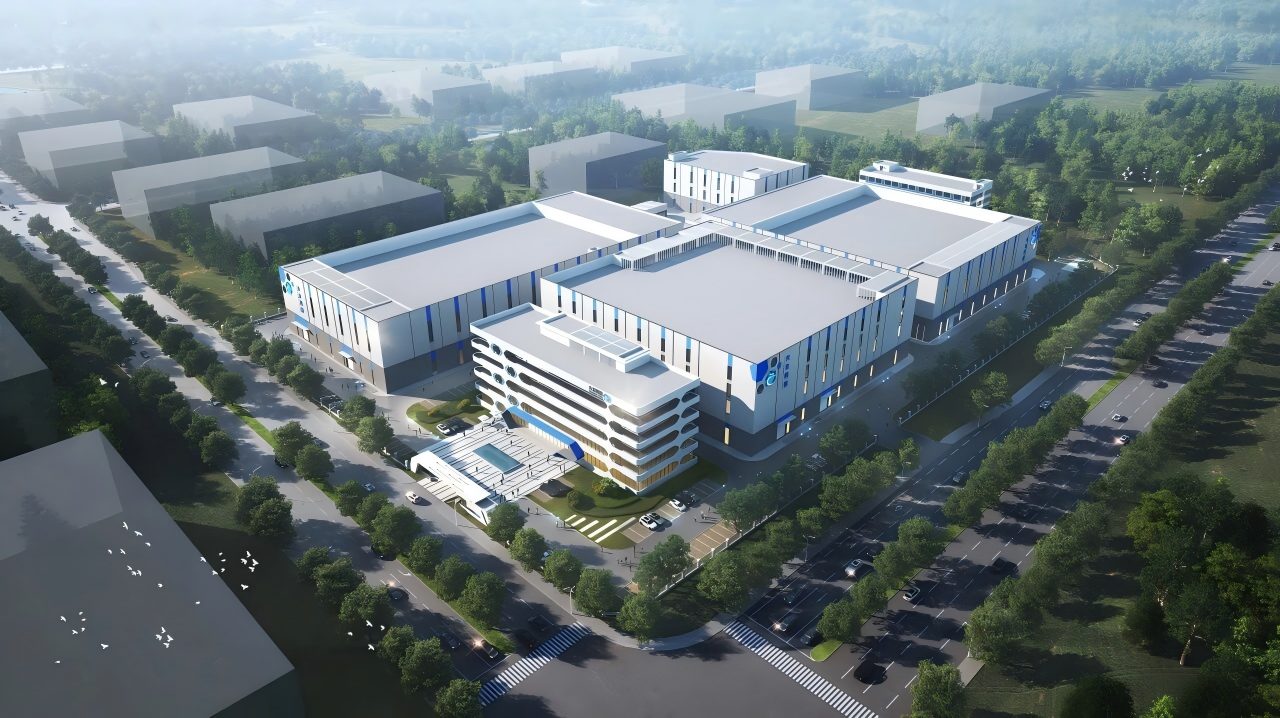

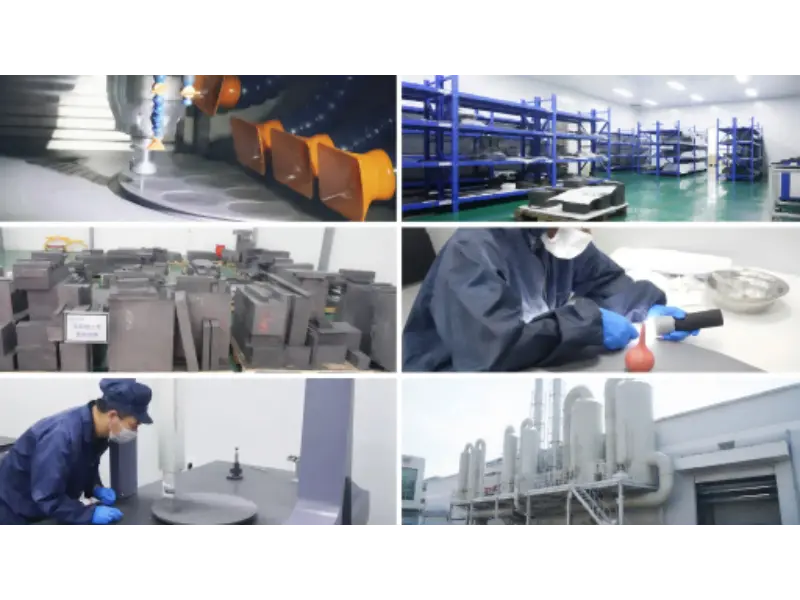

VeTek Semiconductor Ard-Mhaisniú Beachtais, Seomra Glan & Áiseanna Rialaithe Cáilíochta

1. Sreabhadh Inmheánach Foirnéise CVD & Insamhladh Réimse Teirmeach

Ag baint úsáide as ANSYS Fluent, rinneadh insamhaltaí uimhriúla 3D le haghaidh treoluas sreabhadh gáis, tiús ciseal teorann, agus aistriú teasa radaíochta teirmeach taobh istigh den imoibreoir CVD. Bunaithe ar anailísí samhaltaithe, athdhearadh na gathanna trasdula imeall póca agus struchtúir groove treoraithe gáis ar dhromchla an tsúileora, rud a chuir ar chumas gáis imoibreáin réimeas sreafa lannach ard-chomhsheasmhach a choinneáil os cionn gach póca agus deireadh a chur le gutaí logánta.

2. Ard-Beachtais Meaisínithe Foshraith Graphite & Tooling Optamaithe

Roghnaíodh graifít iseatópach isotrópach ard-dlúis, ard-íonachta mar ábhar an tsubstráit, in éineacht le huasghrádú uirlisí meaisínithe cruinneas CNC 5-ais. Trí rialú struis clampála agus conairí cosáin uirlisí a scagadh le linn na próiseála, rinneadh maoile an tsúile iar-mheaisínithe a rialú go docht síos ó <0.20mm go <0.15mm, agus baineadh amach maoile ceannródaíochta <0.08mm ar chroí-dhromchlaí barr-ghrád.

3. Teicneolaíocht Cumhdach Dlúth CVD SiC Dílseánaigh Ard-íonachta

Fásadh sciath ard-dlúth α-SiC le tiús aonfhoirmeach ar dhromchla an tsubstráit graifíte trí Sheiliúchán Gaile Ceimiceach (CVD). Tá íonacht suas le 99.999% (grád 5N-6N) ag an sciath, seoltacht ard teirmeach, agus friotaíocht le creimeadh gáis clóiríd hidrigine te (HCl). Meaitseálann sé go foirfe comhéifeacht leathnú teirmeach (CTE) an tsubstráit graifíte, ag cinntiú go n-áiritheofar micrea-scoilteanna nó dílamadh nialasach le linn timthriall teirmeach tapa.

Réiteach Teicniúil & Buntáistí Feidhmíochta

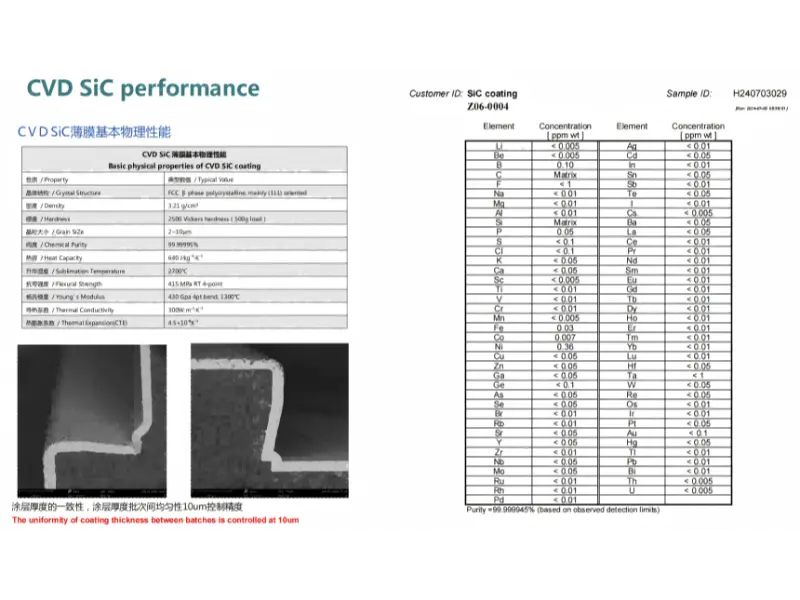

Príomh-Airíonna Fisiceacha, Aonfhoirmeacht Tiús SEM, agus Anailís Ultra-Ardíonachta ar Chumhdach CVD SiC

V. Torthaí & Sonraí: Ag Labhairt le Fíricí agus le Méadracht Inchainníochtaithe

Peirspictíocht Lárnach: Léiríonn sonraí tomhaiste allamuigh gur tháinig laghdú suntasach 50.7% ar athrú póca-go-póca scannáin epitaxial go díreach ar bharrfheabhsú maoile an tsúileora.

Tar éis do na seanchodanna a athsholáthar le hionadóirí graifíte epitaxy sileacain ilphóca optamaithe VeTek Semiconductor, rinne an cliant staidéar rianaithe táirgeachta ard-toirte leanúnach 30 lá ar a líne. Áirítear ar na sonraí fíorfheabhsaithe cáilíochta a bailíodh:

1. Tiús Scannáin Éagsúlacht póca go póca laghdaithe go 0.69%

Léirigh sonraí táirgthe tomhaiste an chliaint gur thit éagsúlacht póca-go-póca go suntasach ó 1.4% síos go 0.69%, ag baint amach laghdú foriomlán de 50.7%. Laghdaigh sé seo go mór na bearnaí sa ráta fáis trasna pócaí éagsúla.

2. Briseadh Maoile Dromchla Suceptor go <0.08mm

Trí leas iomlán a bhaint as réimse sreafa agus uirlisiú ardchruinneas, d'éirigh le hoiriúnóirí mais-tháirgthe cothroime a bhaint amach go comhsheasmhach laistigh de <0.15mm, agus bhuail na sopdóirí barr-sraith go seasta <0.08mm, i bhfad níos mó ná noirm chaighdeánacha an tionscail.

3. Feabhsuithe Substaintiúla ar Aonfhoirmeacht Tiús Scannán & Toradh Foriomlán

A bhuí le réimsí teirmeacha agus sreafa an-chobhsaí, chuaigh méadracht friotachas agus tiús aonfhoirmeachta na ciseal epitaxial isteach sna raonta cáilíochta préimhe. Mhéadaigh ráta toraidh sliseog Grád-A na teilgcheárta thart ar 3.5%, rud a shábháil na céadta mílte RMB in aghaidh na bliana i gcostais sliseog briste.

VI. Ceisteanna Coitianta (FAQ)

C1: Cén fáth a bhfuil tionchar chomh mór ag maoile susceptor graifít epitaxy sileacain ilphóca ar aonfhoirmeacht tiús scannáin?

Freagra:I bpróisis CVD ardteochta, téitear sliseog sileacain go príomha trí sheoladh teirmeach agus radaíocht theirmeach ón susceptor. Má tá maoile an tsúileora lag (m.sh., > 0.20mm), cruthaíonn sé bearnaí míchothroma idir an susceptor agus an buntéitheoir, rud a chothaíonn éagsúlachtaí teochta logánta. Ag an am céanna, cuireann dromchla míchothrom isteach ar shreabhadh laminach na ngás imoibreáin, rud a fhágann go bhfuil tiúchan gáis logánta agus luaineachtaí treoluas, a léirítear go díreach mar éagsúlachtaí tiús scannáin póca go póca.

C2: Cad é saol seirbhíse oibríochta na n-ionadaí graifíte brataithe CVD SiC de chuid VeTek?

Freagra:Úsáideann VeTek bratuithe cairbíde sileacain CVD ultra-ard-íonachta a ndearnadh innealtóireacht orthu le meaitseáil beacht CTE leis an tsubstráit graifíte. Faoi 1200 ° C ard-teocht agus atmaisféir creimneach H2 / HCl, taispeánann sé friotaíocht turraing teirmeach eisceachtúil agus táimhe ceimiceach, de ghnáth ag leathnú shaol na seirbhíse 30% go 50% i gcomparáid le socheapóirí brataithe tionscail caighdeánach.

C3: An féidir le VeTek innealtóireacht saincheaptha a sholáthar má tá samhlacha imoibrithe epitaxy CVD saincheaptha againn?

Freagra:Tá. Tá cumais ionsamhlúcháin iomlána sreafa CVD/réimse theirmeach agus slabhra próiseála CNC cruinn ag VeTek. Is féidir linn innealtóireacht droim ar ais 1:1 nó optamú struchtúrach a dhéanamh bunaithe ar thoisí foirnéise a sholáthraíonn an cliant, paraiméadair sreafa aeir, nó líníochtaí susceptor oidhreachta.

C4: Conas a chosnaítear maoile susceptor beachta i gcoinne damáiste idirthurais le linn loingseoireachta?

Freagra:Déantar glanadh ultrasonaic ar gach táirge susceptor agus pacáistiú i bhfolús frithstatach taobh istigh de sheomraí glan Aicme 1000. Tá an taobh istigh daingnithe ag baint úsáide as modúil saincheaptha turraing-ionsú EVA ard-dlúis, agus tá an taobh amuigh pacáistithe i cliathbhoscaí adhmaid fumigated de ghrád onnmhairithe, rud a chinntíonn seachadadh gan aon tionchar.

VII. Conclúid

Peirspictíocht Lárnach: Léiríonn comhpháirteanna uirlise meicniúla agus teirmidinimiciúla leathsheoltóra ardcháilíochta infheistíocht dhíreach chun iomaíochas teilgcheárta a fheabhsú.

Trí insamhalta réimse sreafa CVD, rialú cruinneas uirlisí, agus leas iomlán a bhaint sciath CVD SiC ar chumhdaitheoirí graifíte epitaxy sileacain il-phóca, chabhraigh VeTek Semiconductor leis an gcliant éagsúlacht póca-go-póca tiús scannáin a laghdú ó 1.4% go 0.69%, ag réiteach go foirfe ar dhúshlán fadtéarmach neamh-éide thiús scannáin.

Má bhíonn tú ag teacht ar phointí pianta teicniúla freisin ar nós neamh-chomhionannas ciseal epitaxial, dífhoirmiúchán susceptor graifíte, éagsúlacht ard póca go póca, nó feannadh sciath CVD, bíodh leisce ort teagmháil a dhéanamh le foireann saineolaithe teicniúil VeTek Semiconductor chun meastóireacht allamuigh saorshreafa agus plean leas iomlán a bhaint saincheaptha!
