Conas a Dhéantar Cumhdach Carbíde Sileacain CVD ar Ghraifít?

A Cumhdach cairbíde sileacain CVD (SiC).a fhoirmítear trí chomhpháirt graifíte téite a nochtadh do gháis réamhtheachtaithe rialaithe laistigh d'imoibreoir ceimiceach sil-leagain gaile. Sroicheann speicis imoibríocha dromchla na graifíte, áit a núiclíonn SiC agus ina bhfásann sé ina chiseal dlúth polacriostalach. Maidir le fostóirí leathsheoltóra agus iompróirí wafer, braitheann an taisceadh rathúil ar íonacht graifíte, ullmhú dromchla, teocht, brú, ceimic gáis, mais-aistriú, céimseata agus comhoiriúnacht leathnaithe teirmeach.

Ní hamháin go “clúdaítear” graifít an sprioc, ach dromchla próisis ard-íonachta a chruthú le tiús rialaithe, garbhacht, stoichiometry agus sláine an chomhéadain.

1. Ó Fhoshraith Graphite go Dromchla CVD-réidh

Tosaíonn an próiseas le roghnú tsubstráit, meaisínithe agus íonú.Graifít isostatach ard-íonachtaa úsáidtear go coitianta toisc go gcomhcheanglaíonn sé machinability, cobhsaíocht theirmeach agus microstructure sách aonfhoirmeach.

I measc na bpríomhfhachtóirí tsubstráit tá íonacht, dlús, porosity, struchtúr gráin agus comhéifeacht leathnú teirmeach (CTE). Maidir le hiompróirí agus iompróirí wafer, tá cruinneas meaisínithe chomh tábhachtach céanna toisc go bhféadfadh doimhneacht póca, maoile, céimseata imeall agus tiús balla difear do shreabhadh gáis agus iompar teirmeach deiridh.

Is seicheamh simplithe é:

Roghnú Grafite → Meaisínithe Beachtais → Íonú → Ullmhú Dromchla → Taiscí CVD → Cigireacht

Roimh an sil-leagan, caithfidh an dromchla a bheith glan agus oiriúnach le haghaidh núiclithe. Is féidir le héilliú, cáithníní scaoilte nó damáiste dromchla áitiúil cur isteach ar fhás luath SiC agus níos déanaí a bheith ina réigiúin lag, ina bpoll bioráin nó ina limistéir neamhéide. Ba cheart, dá bhrí sin, ullmhú foshraitheanna agus sil-leagan brataithe a láimhseáil mar phróiseas comhtháite amháin.

2. Mar a Fhoirmeacha SiC san Imoibreoir CVD

Úsáideann bealach a ndéantar staidéar forleathan airmeitiltrichlórasilan (MTS, CH3SiCl3)mar réamhtheachtaí aon-fhoinse sileacain-agus-charbóin, le hidrigin agus go minic argón sa chóras gáis. Ag teocht ard, dianscaoileann MTS trí imoibrithe gáis-chéim agus dromchla. Iompraítear speicis imoibríocha tríd an gciseal teorann, adsorb ar an dromchla te graifít, imoibríonn, agus foirmiú SiC soladach agus baintear seachtháirgí so-ghalaithe.

Is féidir an t-ord sil-leagan a shimpliú mar:

Seachadadh Réamhtheachtaithe → Iompar Gáis → Idirleathadh Teorainn-Ciseal → Asaithe Dromchla → Núicléas → Fás Grán

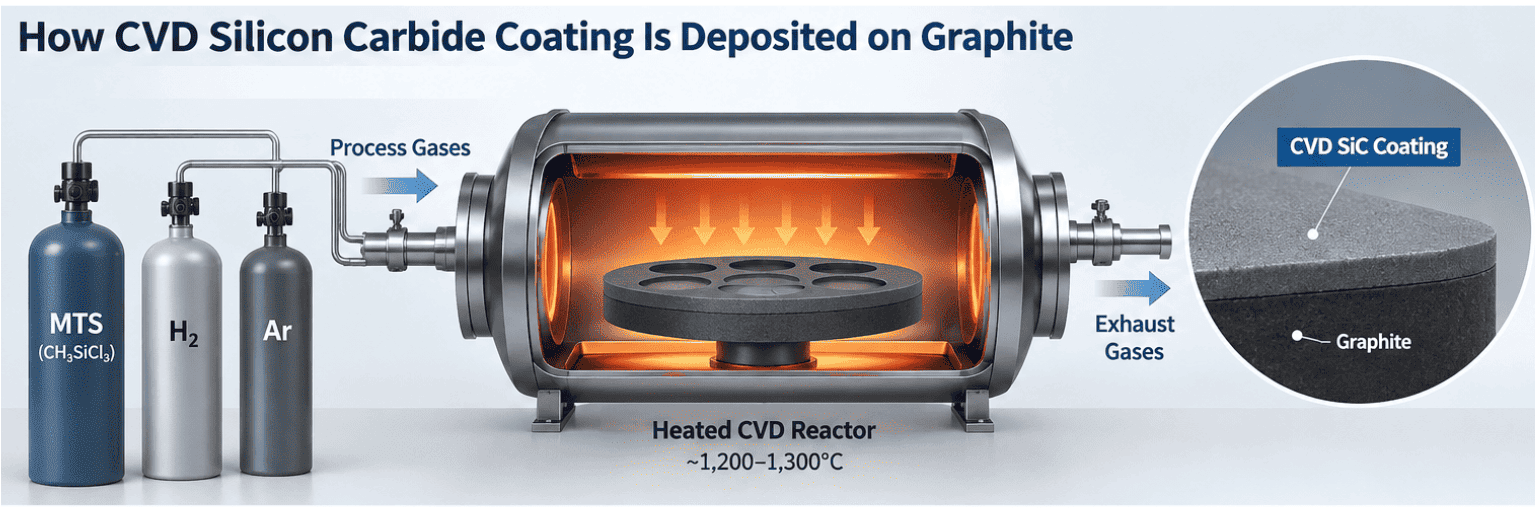

Déantar sil-leagan tráchtála CVD SiC ar graifít go coitianta thuas1,200°C; Tuairiscíonn SGL Carbon raon tipiciúil de1,200–1,300°Cas a phróiseas.

2026Tuarascálacha Eolaíochtascrúdaíodh staidéar ag baint úsáide as córas MTS-H21,100–1,350°Cagus d'aithin trasdul gar1,180°Cidir rialú imoibrithe dromchla níos láidre agus réimeas ina bhfuil tábhacht níos mó ag baint le hiompar agus le scaipeadh.

Ag teocht níos ísle, is féidir le cinéitic imoibriú dromchla teorainn a chur le sil-leagan. De réir mar a ardaíonn an teocht, luasghéaraíonn an dianscaoileadh réamhtheachtaithe. Nuair a bhíonn imoibrithe dromchla sách tapa, beidh sé níos tábhachtaí speicis imoibríocha a iompar tríd an gciseal teorann gáis.

Maidir le hionsaitheoirí casta, tá aonfhoirmeacht an bhrataithe mar afadhb sreabhach-dinimic.

3. Cad a Rialaíonn Fás, Tiús agus Aonfhoirmeacht?

Cinneann roinnt athróg chúpláilte cáilíocht CVD SiC, ní de réir teocht amháin “is fearr”.

Bíonn tionchar láidir ag an teocht ar mhoirfeolaíocht. I staidéar 2026, sil-leagan gar1,200°Ctháirgtear grán β-SiC dlúth, dea-shainithe faoi na coinníollacha tástála, agus chuir teocht iomarcach struchtúir níos garbh chun cinn.

Tá comhdhéanamh gáis chomh tábhachtach céanna. I gcóras MTS-H2, athraíonn an cóimheas hidrigin-go-MTS bealaí imoibrithe ina bhfuil carbón agus sileacain. Fuair ​​an staidéar a luadh Si/C gar-stoiciiméadrach ag anCóimheas molar H2/MTS timpeall 10faoina choinníollacha; ba chóir é seo a áireamh mar shampla taighde, ní mar oideas tionsclaíoch uilíoch.

Bíonn tionchar ag brú agus treoluas gáis ar an mbealach a shroicheann speicis imoibríocha gnéithe casta. Is féidir le coirnéil ghéar, pócaí domhain, grooves agus dromchlaí sciath coinníollacha éagsúla ciseal teorann a fhorbairt, agus mar sin d'fhéadfadh éide sciath ar chúpón comhréidh a bheith neamh-éide ar susceptor ilphóca.

Is é seo an fáthCFD agus leas iomlán a bhaint imoibreoir-sreabhadhatá úsáideach le haghaidh páirteanna leathsheoltóra casta.

4. Cén Fáth a bhfuil Tábhacht ag baint leis an gComhéadan SiC/Graphite

Cinntitheach mór ar shaolré an bhrataithe is ea an comhéadan SiC/graifít.

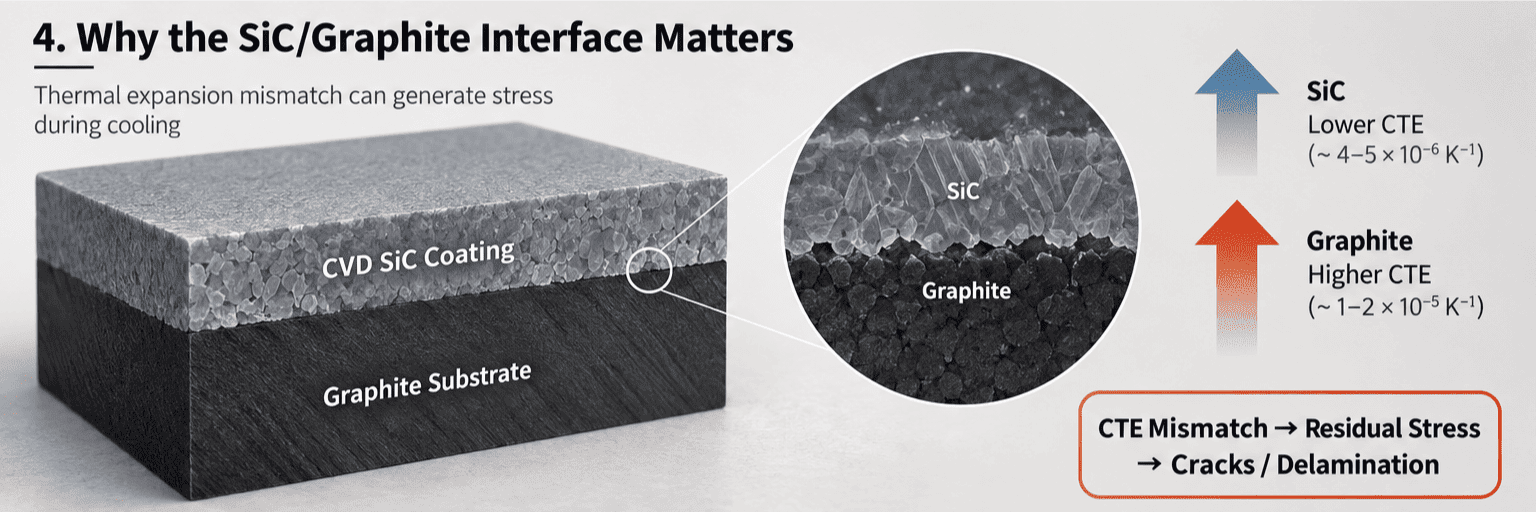

Déantar SiC a thaisceadh ag teocht ard, agus taithííonn an chomhpháirt téamh agus fuarú arís agus arís eile le linn epitaxy nó MOCVD. Toisc nach leathnaíonn graifít agus SiC go comhionann, forbraíonn brú teirmeach le linn fuaraithe agus rothaíochta.

Is é cosán teipe simplithe ná:

Mímheaitseáil CTE + Strus Iarmhar → Microcrack → Delamination → Cáithníní / Graifít Nochta

Dá bhrí sin tá gá le dea-dhearadh sciath grád graifíte le hiompar teirmeach-leathnú oiriúnach, riocht dromchla rialaithe agus próiseas sil-leagan a sheachnaíonn ró-strus.

2026Ceirmeacht Idirnáisiúntaléirigh staidéar a scrúdaigh CVD SiC ar graifít freisin go mbíonn tionchar ag teocht an tsíleáil ar mhicreastruchtúr brataithe agus ar ghreamaitheacht idir-éadan.

Tá tábhacht ag baint le tiús freisin. Féadfaidh ciseal níos tiús an bac cosanta a mhéadú, ach féadann sé toisí na gcomhpháirteanna a athrú agus strus carntha a mhéadú freisin. Maidir le páirteanna leathsheoltóra, ní mór tiús sciath a mheas mar aon le céimseata, maoile, bailchríoch dromchla agus timthriallta teirmeacha ionchais.

5. Lochtanna Coiteann CVD SiC agus Bunús a bPróisis

Is fearr a thuigtear lochtanna sciath tríd an symptom infheicthe a nascadh lena meicníocht fáis.

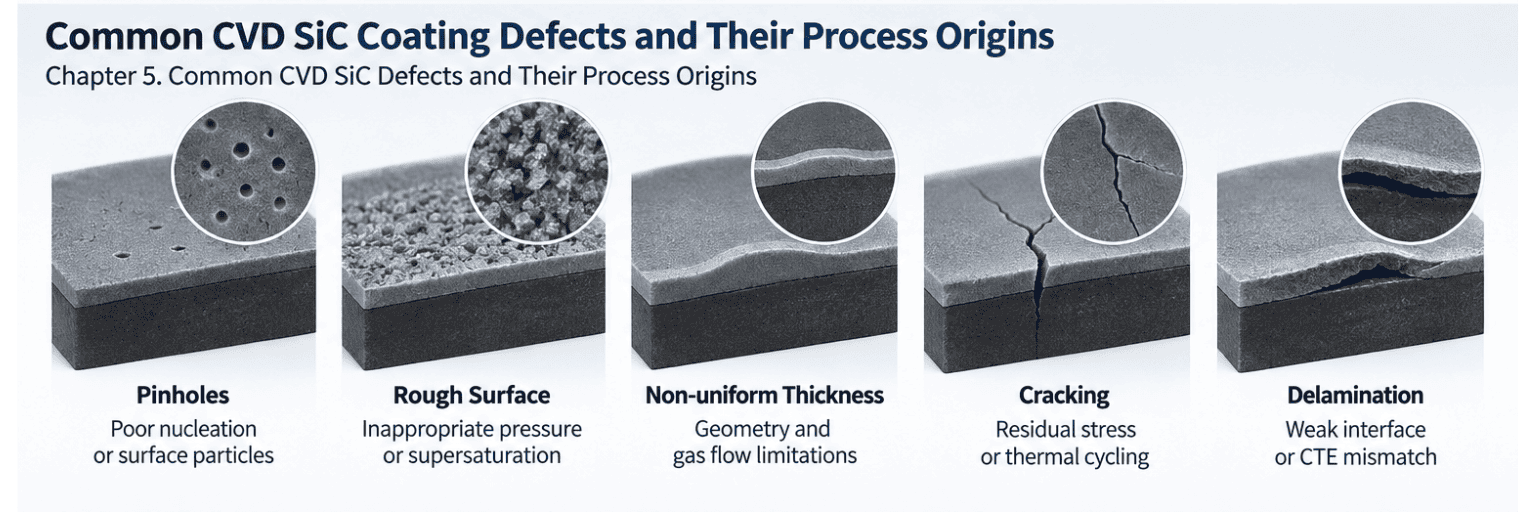

Is féidir le céimeanna, coirnéil, limistéir dalla agus pócaí sliseog cur isteach ar shreabhadh an gháis. Má ídítear speicis imoibríocha sula sroicheann siad réigiún faoi chosaint, féadfaidh an ráta sil-leagan áitiúil titim. Os a choinne sin, d’fhéadfadh forsháithiú ard go háitiúil fás garbh nó fabhtach a chur chun cinn.

Ní hé an cuspóir an ráta taisce is airde. Éilíonn sciath leathsheoltóra cothromaíocht i meascdlús, íonacht, stoichiometry, roughness dromchla, aonfhoirmeacht tiús agus sláine comhéadan.

Tá sé seo thar a bheith tábhachtach d'iompróirí ilphóca MOCVD agus do chumhdaitheoirí epitaxy, i gcás ina bhféadfadh coinníollacha sreafa áitiúla éagsúla a bheith ann ar fud an chomhpháirt chéanna.

6. Ó Chumhdach CVD go Comhpháirt Leathsheoltóra-Grád

Tar éis é a thaisceadh, ba cheart an sciath a mheas mar chuid den chomhpháirt chríochnaithe seachas mar ábhar scoite.

Ag brath ar an iarratas, d’fhéadfadh na nithe seo a leanas a bheith i gceist leis an gcáilíocht:

l Dcigireacht agus maoile imthoiseach;

l Ctiús coirce agus aonfhoirmeacht tiús;

l Sgarbh an dromchla;

l Miicroscopy le haghaidh scoilteanna, poill phionnaí nó gráinní neamhghnácha;

l Panailís háise nó micreastruchtúr;

l Pfíorú urity;

l Tcáipéisíocht cineáil agus iniúchta.

Le haghaidh epitaxy agus MOCVD, caithfidh an sciath maireachtáil freisin ar an timpeallacht phróiseas fíor. Féadfaidh bratú a bhfuil cuma inghlactha air díreach tar éis sil-leagain díghrádú fós faoi thimthriallta teirmeacha arís agus arís eile, faoi cheimic ghlantacháin ionsaitheach nó faoi choinníollacha imoibreora logánta.

Mar sin is féidir an slabhra innealtóireachta a achoimriú mar:

Oideas CVD → Struchtúr Cumhdach → Cáilíocht Chomhéadain → Céimseata Comhpháirte → Cobhsaíocht Theirmeach / Cheimiceach → Feidhmíocht Próiseas Wafer

Míníonn an gaol seo cén fáth ar cheart sciath CVD SiC a shonrú ag baint úsáide asparaiméadair a bhaineann le feidhmíocht seachas tiús sciath ainmniúil amháin.

Maidir le susceptor nó iompróir wafer, ar deireadh thiar ní mór do cháilíocht sciath oibriú le chéile le cáilíocht graifíte, meaisínithe beachtas agus céimseata comhpháirteanna chun tacú le hiompar cobhsaí teirmeach, éilliú íseal agus próiseáil leathsheoltóra in-athdhéanta.

Ceisteanna Coitianta / RFQ

1. Cén réamhtheachtaí a úsáidtear go coitianta le haghaidh sciath CVD SiC ar graifít?
Déantar staidéar forleathan ar Methyltrichlorosilane (MTS) toisc go bhfuil idir sileacain agus carbóin ann. Athraíonn ceimic táirgthe iarbhír agus oidis sil-leagan de réir déantúsóra, imoibreora agus feidhmithe.

2. Cén teocht a úsáidtear chun CVD SiC a thaisceadh ar graifít?
Is gnách go n-oibríonn próisis tráchtála agus taighde os cionn 1,200 ° C, ach braitheann an teocht is fearr ar dhearadh imoibreora, brú, ceimic réamhtheachtaithe, grád graifíte agus struchtúr brataithe riachtanach.

3. Cad a rialaíonn aonfhoirmeacht tiús sciath SiC?
Sreabhadh gáis, brú, céimseata comhpháirteanna, am sil-leagan, dáileadh teochta agus iompar réamhtheachtaithe gach ábhar. Tá pócaí doimhne, coirnéil agus dromchlaí sciath an-íogair do choinníollacha ollaistrithe áitiúla.

4. Cén fáth ar féidir le sciath CVD SiC crack nó delaminate?
I measc na rannpháirtithe tipiciúla tá strus iarmharach, éagothroime graifít/SiC CTE, ullmhú comhéadain neamhleor, sciath lochtanna micreastruchtúrtha agus timthriall teirmeach arís agus arís eile.

5. Cén fhaisnéis ba chóir a sholáthar le haghaidh sciath CVD SiC RFQ?
Cuir an líníocht 2D nó an tsamhail 3D ar fáil, feidhm chomhpháirt, múnla imoibreora, coinníollacha próisis, ceanglas graifíte, tiús sciath, garbh an dromchla, lamháltais tríthoiseach, ceanglais iniúchta agus cainníocht riachtanach.

Tagairtí

1. SGL Carbóin.SIGRAFINE® Cumhdach SiC — sil-leagan CVD SiC ar ghraifít iseastatach, teocht an bhrataithe agus meaitseáil le haghaidh leathnú teirmeach.

2. Huo, Y. et al.Staidéar ar an gcomhghaolmhaireacht próisis-struchtúr-maoine i bratuithe CVD-SiC ar fhoshraitheanna graifíte. Tuarascálacha Eolaíochta, Iml. 16, Airteagal 4150, 2026.

3. Ma, Q. et al.Greamaitheacht idir-éadan ar bhratuithe CVD-SiC ar fhoshraitheanna graifíte: Ról na teochta i micristruchtúr agus airíonna meicniúla. Ceirmeacht Idirnáisiúnta, Iml. 52, 2026.

4. Zhu, D., Hing, P., Donn, P., Sahai, Y.Tréithriú bratuithe cairbíde sileacain a fhástar ar graifít trí thaisceadh ceimiceach gaile. Journal of Teicneolaíocht Próiseála Ábhar, Iml. 48, 1995.
