Laistigh de Dhéantúsaíocht Fáinní Fócais Soladach CVD SiC: Ó Ghraifít go Páirteanna Ardchruinneas

I saol ard-geallta na déantúsaíochta leathsheoltóra, áit a bhfuil cruinneas agus timpeallachtaí foircneacha le chéile, tá fáinní fócais Silicon Carbide (SiC) fíor-riachtanach. Tá na comhpháirteanna seo aitheanta mar gheall ar a bhfriotaíocht theirmeach eisceachtúil, cobhsaíocht cheimiceach, agus neart meicniúil, agus tá siad ríthábhachtach d'ardphróisis eitseála plasma.

Tá an rún taobh thiar dá n-ardfheidhmíocht i dteicneolaíocht Solid CVD (Ceimic Vapor Deposition). Sa lá atá inniu, tógaimid taobh thiar de na radhairc thú chun iniúchadh a dhéanamh ar an turas déantúsaíochta dian - ó fhoshraith graifíte amh go "laoch dofheicthe" ardchruinneas an fab.

I. Na Sé Chroíchéim Déantúsaíochta

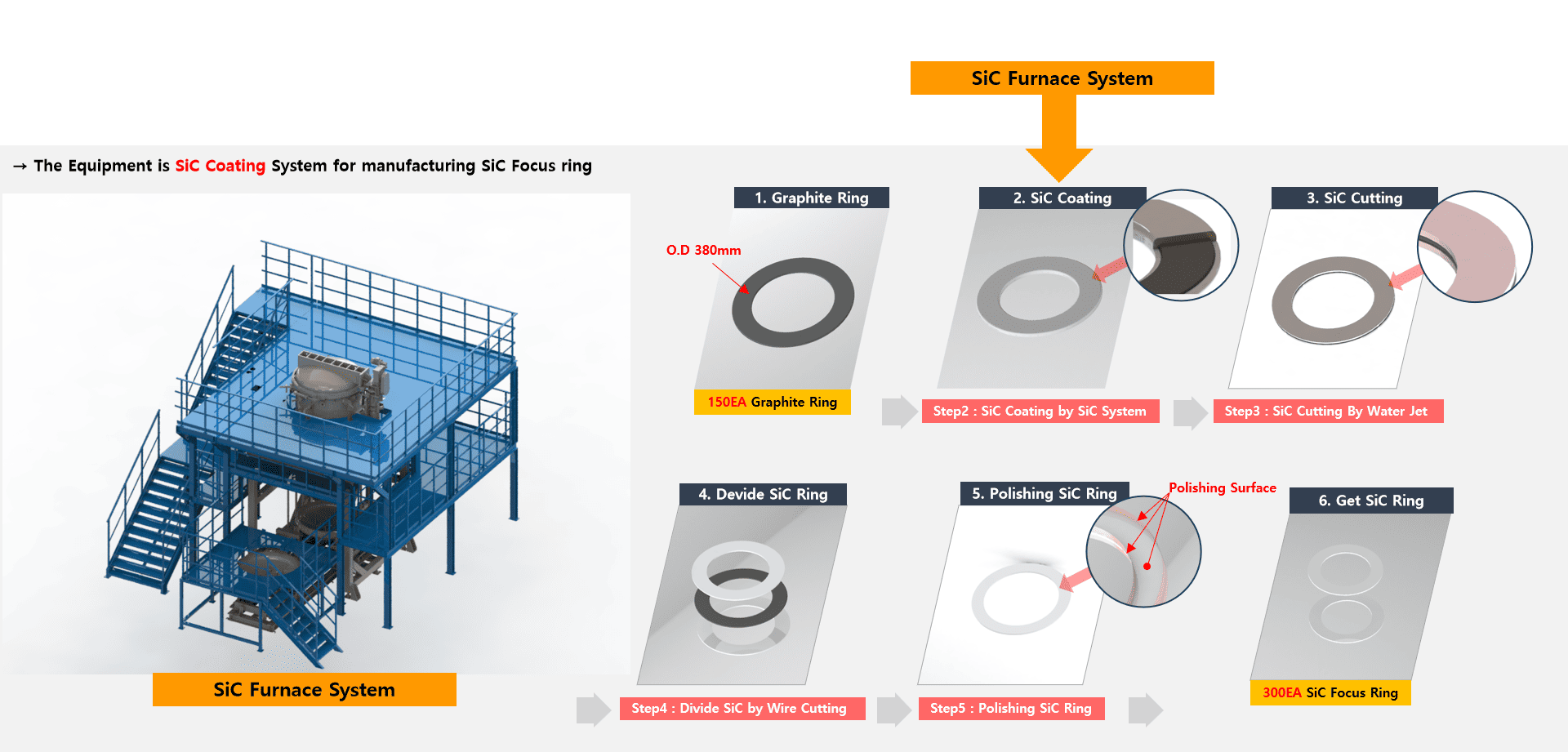

Is próiseas sé-chéim an-shioncrónaithe é táirgeadh fáinní fócais Soladach CVD SiC:

• Foshraith Graphite Réamhchóireáil
• Taisce Cumhdach SiC (An Croíphróiseas)
• Gearradh & Múnlú Scaird Uisce
• Scaradh Sreang-ghearradh
• Snasú Beachtas
• Iniúchadh Cáilíochta Deiridh & Glacadh

Trí chóras bainistíochta próiseas aibí, is féidir le gach baisc de 150 foshraith graifíte thart ar 300 fáinne fócais SiC críochnaithe a thabhairt, rud a léiríonn éifeachtacht chomhshó ard.

II. Léim Deep Teicniúil: Ó Amhábhar go Cuid Críochnaithe

1. Ábhar Prep: Roghnú Graphite Ard-íonachta

Tosaíonn an turas le fáinní graifíte préimhe a roghnú. Bíonn tionchar díreach ag íonacht, dlús, porosity, agus cruinneas tríthoiseach na graifíte ar greamaitheacht agus aonfhoirmeacht an sciath SiC ina dhiaidh sin. Sula ndéantar próiseáil, déantar tástáil íonachta agus fíorú tríthoiseach ar gach tsubstráit chun a chinntiú go gcuireann neamhíonachtaí nialasach isteach ar an sil-leagan.

2. Taiscí Cumhdaithe: Croí CVD Soladach

Is é an próiseas CVD an chéim is tábhachtaí, a dhéantar i gcórais foirnéise SiC speisialaithe. Tá sé roinnte ina dhá chéim éilitheach:

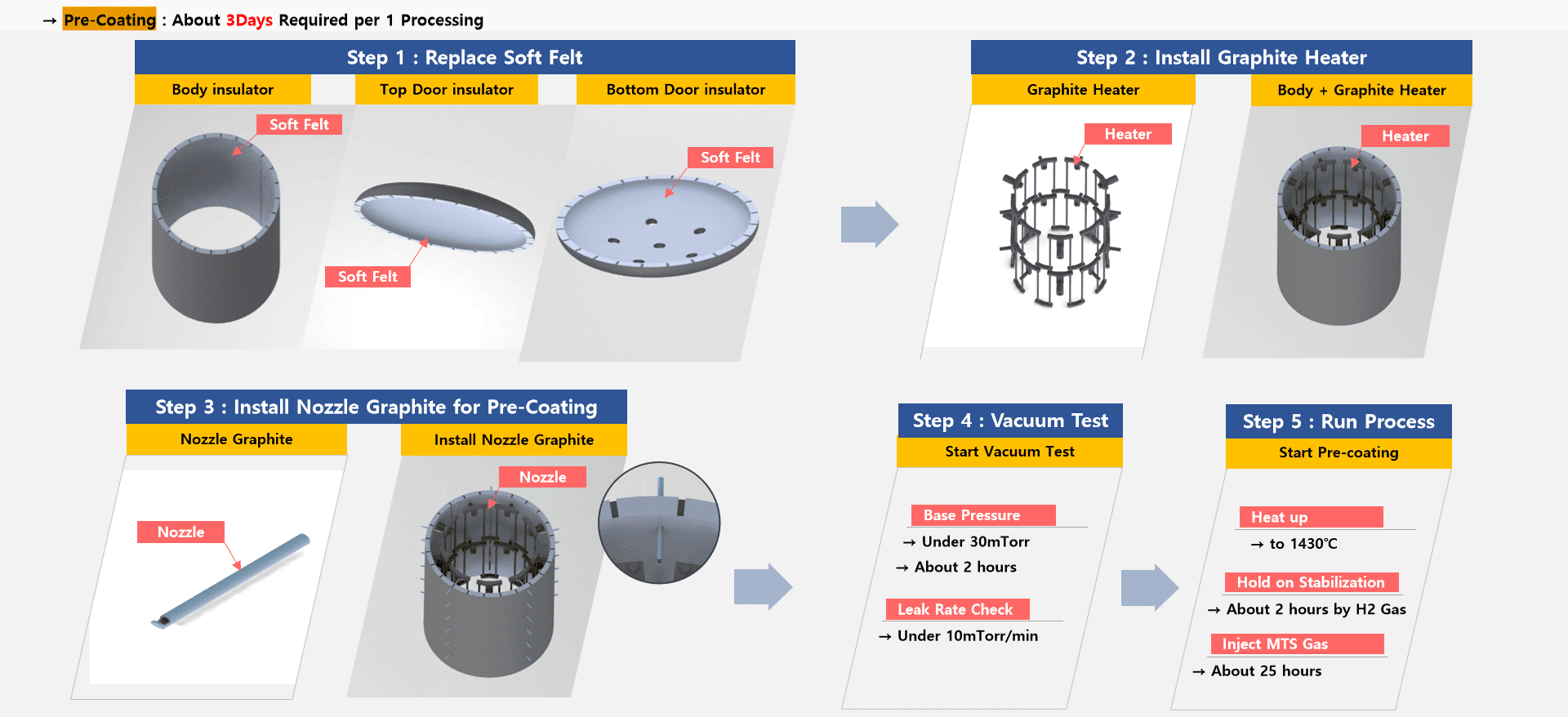

(1) Próiseas Réamhbhrataithe (~ 3 Lá / Baisc):

• Socrú: In ionad insliú bog bhraith (barr, bun, agus ballaí taobh) chun comhsheasmhacht teirmeach a chinntiú; suiteáil téitheoirí graifíte agus soic réamh-sciath speisialaithe.
• Tástáil Fholúis & Sceite: Ní mór don chuasán bunbhrú a shroicheadh ​​faoi bhun 30 mTorr agus ráta sceite faoi 10 mTorr/nóiméad chun micrea-sceitheadh ​​a chosc.
• Teistíocht Tosaigh: Téitear an foirnéis go 1430°C. Tar éis 2 uair an chloig de chobhsú atmaisféar H₂, déantar gás MTS a instealladh ar feadh 25 uair an chloig chun ciseal trasdula a fhoirmiú a chinntíonn nascadh níos fearr don phríomhsciath.

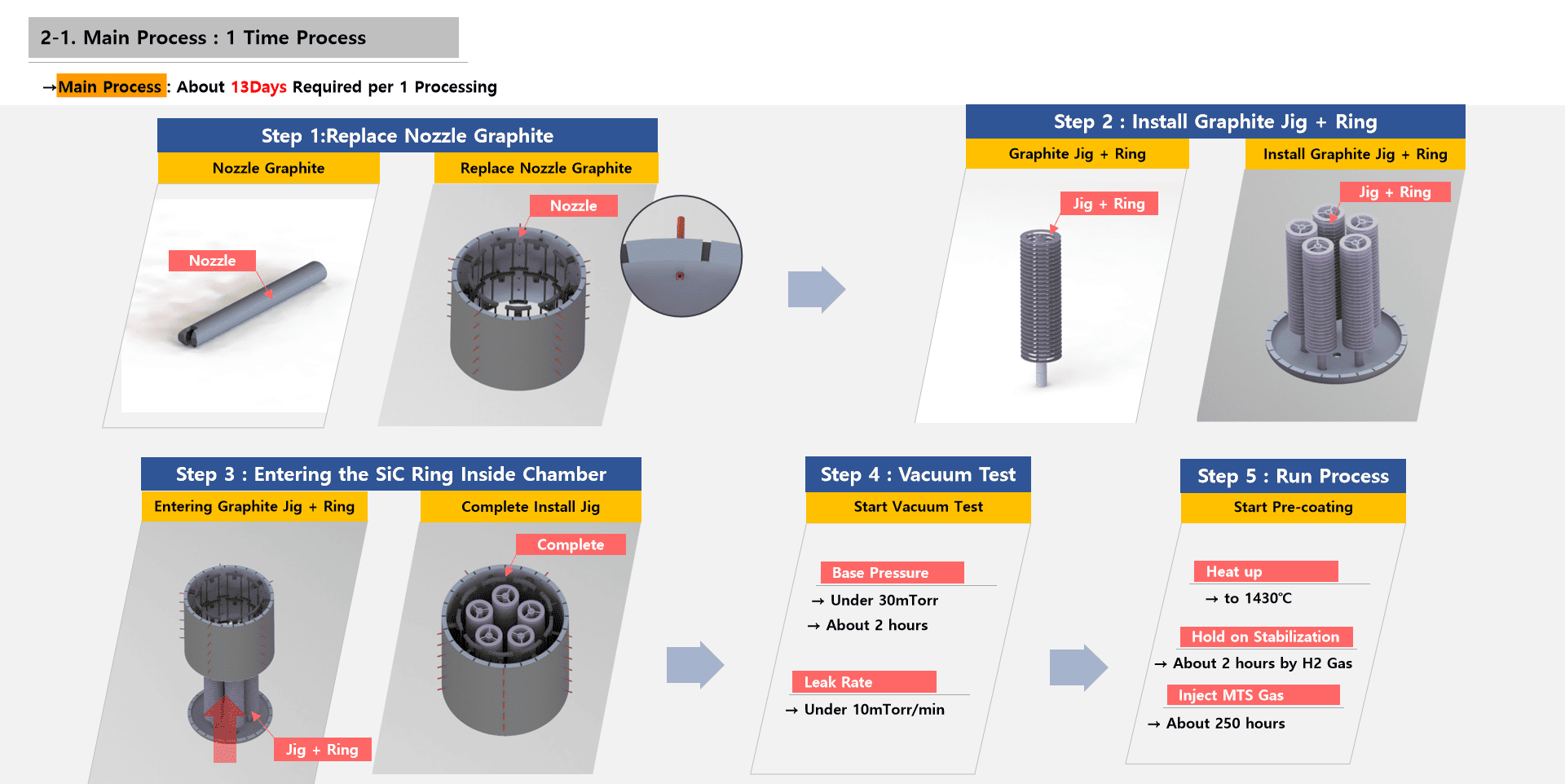

(2) Príomhphróiseas Brataithe (~13 Lá/Baisc):

• Cumraíocht: Athchoigeartaigh soic agus suiteáil portanna graifíte leis na spriocfháinní.
• Cigireacht Fholúis Tánaisteach: Déantar tástáil dhian ar fholús tánaisteach chun a chinntiú go bhfanann an timpeallacht sil-leagan breá glan agus cobhsaí.
• Fás Marthanach: Ag cothabháil 1430°C, déantar gás MTS a instealladh ar feadh thart ar 250 uair. Faoi na coinníollacha ardteochta seo, díscaoileann MTS isteach in adaimh Si agus C, a thaisceann go mall agus go haonfhoirmeach ar an dromchla graifít. Cruthaíonn sé seo sciath dlúth, neamh-scagach SiC - sainmharc cáilíochta Soladach CVD.

3. Múnlú & Scaradh Beachtais

• Gearradh Scaird-Uisce: Déanann scairdeanna uisce ardbhrú an múnlú tosaigh, ag baint an iomarca ábhar chun próifíl gharbh an fháinne a shainiú.
• Sreang-ghearradh: Déanann sreangghearradh beacht an mórchóir ábhar a scaradh ina fháinní aonair le cruinneas leibhéal miocrón, ag cinntiú go gcomhlíonann siad lamháltais suiteála dian.

4. Críochnú Dromchla: Snasú Beachtas

Iar-ghearradh, déantar snasta ar an dromchla SiC chun lochtanna micreascópacha agus uigeachtaí meaisínithe a dhíchur. Laghdaíonn sé seo gairbhe an dromchla, rud atá ríthábhachtach chun trasnaíocht na gcáithníní a íoslaghdú le linn an phróisis plasma agus chun torthaí sliseog comhsheasmhach a chinntiú.

5. Cigireacht Deiridh: Bailíochtú Caighdeánach-Bhunaithe

Caithfidh gach comhpháirt seiceálacha diana a rith:

• Cruinneas Toiseach (m.sh., lamháltas Trastomhas Amuigh ± 0.01mm)
• Tiús & Comhionannas Cumhdach
• Roughness Dromchla
• Íonacht Cheimiceach & Scanadh Lochtanna

III. An tÉiceachóras: Comhtháthú Trealaimh agus Córais Gháis

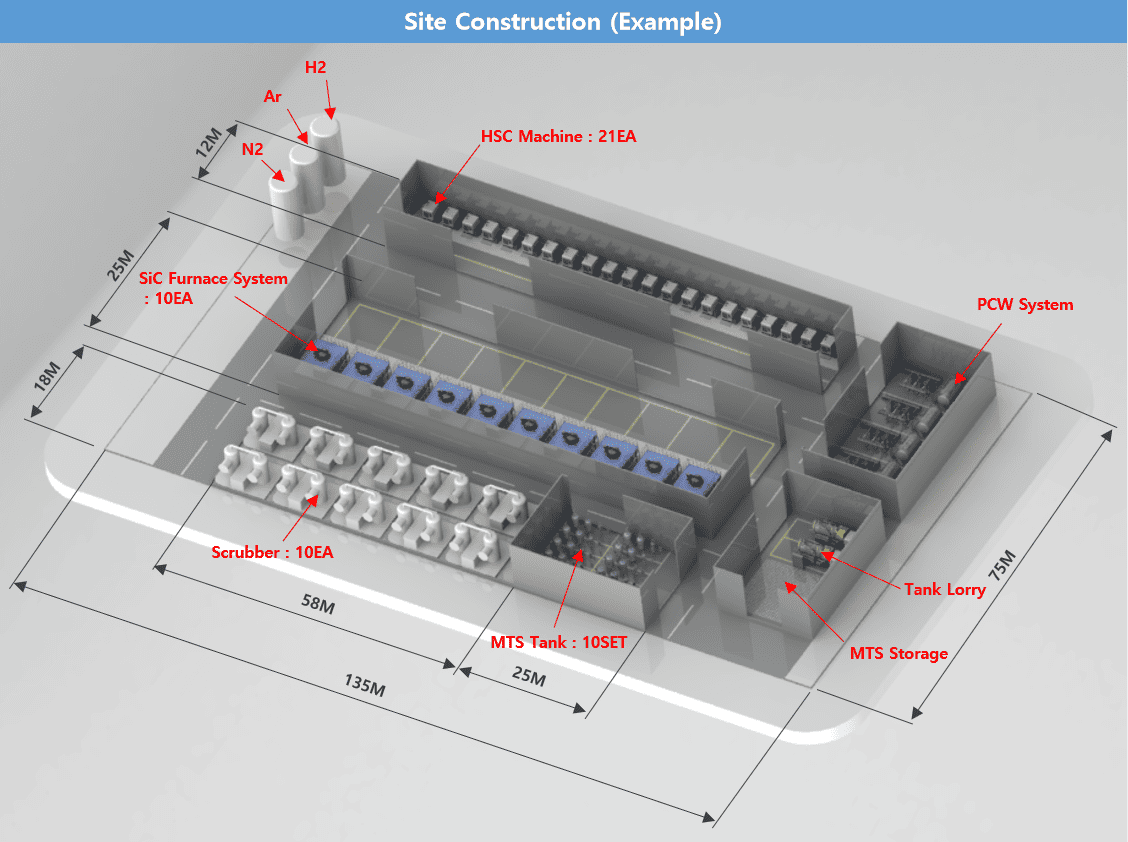

1. Cumraíocht Trealaimh Eochair

Tá líne táirgeachta den scoth ag brath ar bhonneagar sofaisticiúil:

• Córais Foirnéise SiC (10 nAonad): Aonaid ollmhóra (7.9m x 6.6m x 9.7m) a cheadaíonn oibríochtaí sioncronaithe ilstáisiúin.
• Seachadadh Gáis: Cinntíonn 10 sraith d’umair MTS agus ardáin seachadta cobhsaíocht sreabhadh ardíonachta.
• Córais Tacaíochta: Lena n-áirítear 10 scrubbers le haghaidh sábháilteachta comhshaoil, córais fuaraithe PCW, agus 21 aonad HSC (Meaisniú Ardluais).

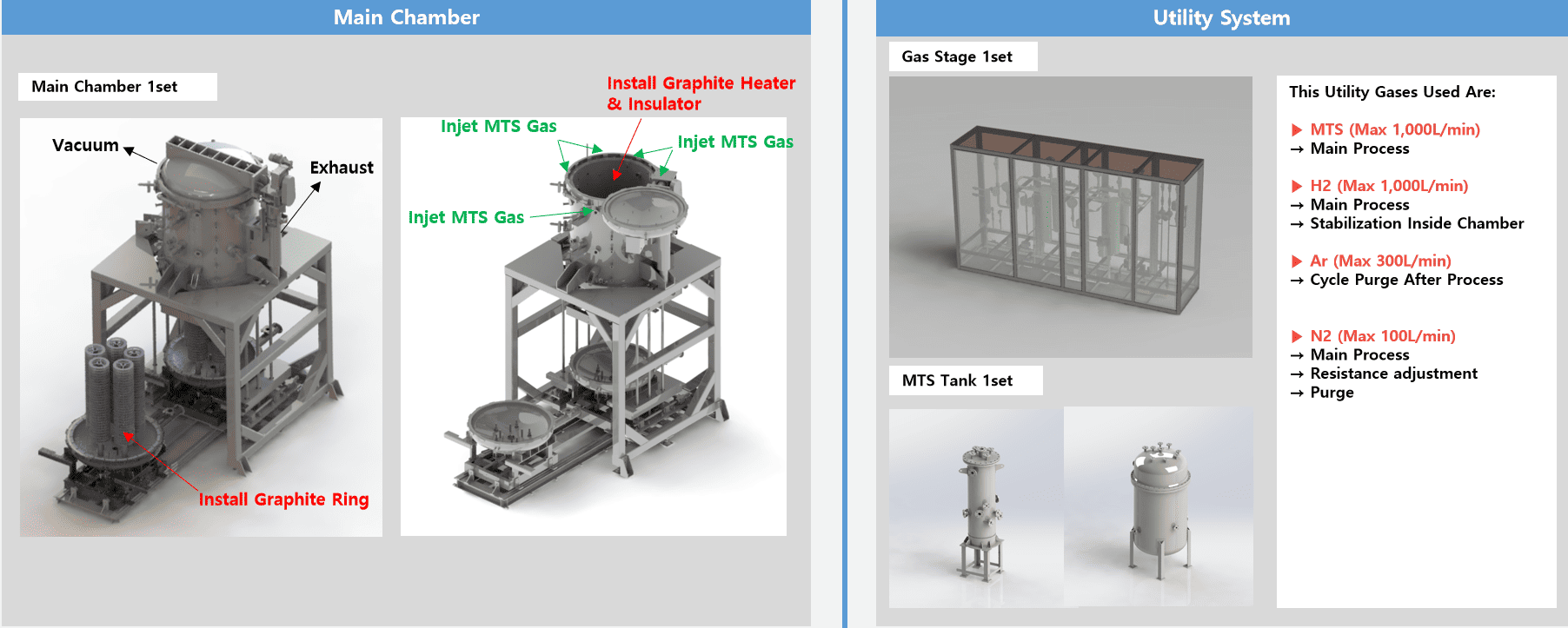

2. Feidhmeanna Croíchórais Gáis

• MTS (Uasmhéid 1000 L/nóim): An phríomhfhoinse sil-leagan a sholáthraíonn adaimh Si agus C.
• Hidrigin (H₂, Uasmhéid 1000 L/nóim): Cobhsaíonn sé atmaisféar na foirnéise agus cuidíonn sé leis an imoibriú
• Argón (Ar, Uasmhéid 300 L/nóim): Úsáidtear é le haghaidh glantacháin agus glantacháin iarphróisis.
• Nítrigin (N₂, Uasmhéid 100 L/nóim): Úsáidtear é le haghaidh coigeartú friotaíochta agus glantacháin córais.

Conclúid

D'fhéadfadh gur dealraitheach gur "inchaite" fáinne fócais Soladach CVD SiC, ach i ndáiríre tá sé ina mháistir ar eolaíocht ábhartha, teicneolaíocht bhfolús, agus rialú gáis. Ó bhunús na graifíte go dtí an chomhpháirt chríochnaithe, is teist gach céim ar na caighdeáin dhian a theastaíonn chun tacú le nóid leathsheoltóra ardleibhéil.

De réir mar a leanann nóid phróisis ag crapadh, ní bheidh ach fás ar an éileamh ar chomhpháirteanna SiC ardfheidhmíochta. Is é cur chuige déantúsaíochta aibí córasach a chinntíonn cobhsaíocht sa seomra etch agus iontaofacht don chéad ghlúin eile de sceallóga.
