Míniú iomlán ar an bpróiseas monaraíochta sliseanna (1/2): ó shliocht go pacáistiú agus tástáil

Éilíonn monarú gach táirge leathsheoltóra na céadta próiseas, agus tá an próiseas monaraithe ar fad roinnte ina ocht gcéim:Próiseáil sliseog - ocsaídiúchán - fóta -grafaíocht - eitseáil - Sil -leagan scannán tanaí - idirnaisc - tástáil - pacáistiú.

Céim 1:Próiseáil sliseog

Tosaíonn gach próiseas leathsheoltóra le grán gainimh! Toisc gurb é an sileacain atá sa ghaineamh an t -amhábhar a theastaíonn chun sliseoga a tháirgeadh. Is slisní cruinn iad sliseanna a ghearradh ó shorcóirí criostail aonair déanta as sileacain (IR) nó arsenide gallium (GAAS). Chun ábhair sileacain ard-íonachta a bhaint, tá gá le gaineamh shilice, ábhar speisialta le cion dé-ocsaíd sileacain de suas le 95%, arb é an príomhábhar é freisin chun sliseoga a dhéanamh. Is é próiseáil sliseog an próiseas chun na sliseoga thuas a dhéanamh.

Réitigh tinne

Ar an gcéad dul síos, ní mór an gaineamh a théamh chun an aonocsaíd charbóin agus an sileacain a dheighilt ann, agus déantar an próiseas a athdhéanamh go dtí go bhfaightear sileacain ghrád leictreonach ard-íonachta (EG-Si). Leánn sileacain ard-íonachta isteach i leacht agus ansin déanann sé foirmiú i bhfoirm sholadach criostail amháin, ar a dtugtar "tinne", arb é an chéad chéim é i ndéantúsaíocht leathsheoltóra.

Tá an cruinneas déantúsaíochta de thinneas sileacain (piléir sileacain) an -ard, ag baint amach an leibhéal nanaiméadar, agus is é an modh déantúsaíochta a úsáidtear go forleathan an modh Czochralski.

Gearrtha tinne

Tar éis don chéim roimhe seo a bheith críochnaithe, is gá dhá cheann an tinn a ghearradh le chonaic diamant agus ansin é a ghearradh ina slisní tanaí de thiús áirithe. Cinneann trastomhas an slice tinne méid an sliseog. Is féidir sliseoga níos mó agus níos tanaí a roinnt ina n -aonaid níos inúsáidte, rud a chabhraíonn le costais táirgthe a laghdú. Tar éis dó an t -imeall sileacain a ghearradh, is gá "limistéar cothrom" nó marcanna "dent" a chur leis na slisní chun an treo próiseála a leagan síos mar chaighdeán i gcéimeanna ina dhiaidh sin.

Snasú dromchla sliseog

Tugtar "sliseoga lom" ar na slisní a fhaightear tríd an bpróiseas gearrtha thuas, is é sin, "sliseoga amh" neamhphróiseáilte. Tá dromchla an sliseog lom míchothrom agus ní féidir an patrún ciorcaid a phriontáil go díreach air. Dá bhrí sin, is gá lochtanna dromchla a bhaint ar dtús trí phróisis meilte agus eitseáil cheimiceach, ansin snas a dhéanamh chun dromchla réidh a dhéanamh, agus ansin ábhair shalaithe iarmharacha a bhaint trí ghlanadh chun sliseog críochnaithe a fháil le dromchla glan.

Céim 2: Ocsaídiú

Is é ról an phróisis ocsaídiúcháin scannán cosanta a chruthú ar dhromchla an tsliocht. Cosnaíonn sé an sliseog ó eisíontais cheimiceacha, cuireann sé cosc ​​ar shruth sceite ó dhul isteach sa chiorcad, cuireann sé cosc ​​ar idirleathadh le linn ionchlannú ian, agus cuireann sé cosc ​​ar an sliseog ó shleamhnú le linn eitseáil.

Is é an chéad chéim den phróiseas ocsaídiúcháin ná eisíontais agus ábhar salaithe a bhaint. Éilíonn sé ceithre chéim chun ábhar orgánach, eisíontais miotail a bhaint agus uisce iarmharach a ghalú. Tar éis é a ghlanadh, is féidir an sliseog a chur i dtimpeallacht ardteochta de 800 go 1200 céim Celsius, agus déantar ciseal dé -ocsaíd sileacain (i.e. "ocsaíd") le sreabhadh ocsaigine nó gaile ar dhromchla an tsliocht. Déanann ocsaigin idirleathadh tríd an gciseal ocsaíde agus imoibríonn sé le sileacain chun ciseal ocsaíd de thiús éagsúil a dhéanamh, agus is féidir a thiús a thomhas tar éis ocsaídiú a bheith críochnaithe.

Ocsaídiú tirim agus ocsaídiú fliuch ag brath ar na ocsaídeoirí difriúla san imoibriú ocsaídiúcháin, is féidir an próiseas ocsaídiúcháin teirmeach a roinnt ina ocsaídiú tirim agus ocsaídiú fliuch. Baineann an chéad cheann úsáid as ocsaigin íon chun ciseal dé -ocsaíde sileacain a tháirgeadh, atá mall ach tá an ciseal ocsaíd tanaí agus dlúth. Éilíonn an dara ceann gal ocsaigine agus gal uisce an -intuaslagtha, a bhfuil ráta fáis tapaidh ann ach ciseal cosanta sách tiubh le dlús íseal.

Chomh maith leis an ocsaídeach, tá athróga eile ann a théann i bhfeidhm ar thiús an chiseal dé -ocsaíde sileacain. Ar an gcéad dul síos, beidh tionchar ag an struchtúr sliseog, a lochtanna dromchla agus a thiúchan dópála inmheánach ar an ráta giniúna ciseal ocsaíde. Ina theannta sin, dá airde an brú agus an teocht a ghineann an trealamh ocsaídiúcháin, is ea is tapúla a ghinfear an ciseal ocsaíde. Le linn an phróisis ocsaídiúcháin, tá sé riachtanach freisin bileog chaochadáin a úsáid de réir shuíomh an tsleasa san aonad chun an sliseog a chosaint agus an difríocht sa chéim ocsaídiúcháin a laghdú.

Céim 3: Photolithography

Is é an fótagrafaíocht ná an patrún ciorcaid a "phriontáil" ar an sliseog trí sholas. Is féidir linn é a thuiscint mar tharraingt an léarscáil eitleáin a theastaíonn le haghaidh déantúsaíochta leathsheoltóra ar dhromchla an tsliocht. Dá airde an míne sa phatrún ciorcaid, is amhlaidh is airde an comhtháthú na sliseanna críochnaithe, a chaithfear a bhaint amach trí theicneolaíocht ardfhótagrafaíochta. Go sonrach, is féidir fótolithography a roinnt i dtrí chéim: fótagraf, nochtadh agus forbairt a sciath.

Bonntáit

Is é an chéad chéim de chiorcad a tharraingt ar shliocht ná an fótaraitheoir a chóta ar an gciseal ocsaíde. Déanann an Photoresist "páipéar grianghraf" ar an sliseog trína airíonna ceimiceacha a athrú. An ciseal níos tanaí ar dhromchla an sliseog, is ea is aonfhoirmeach an sciath, agus an patrún is féidir a phriontáil. Is féidir an chéim seo a dhéanamh leis an modh “sciath casadh”. De réir na difríochta in imoibríocht solais (ultraivialait), is féidir fótaraitheoirí a roinnt ina dhá chineál: dearfach agus diúltach. Déanfaidh an chéad cheann dianscaoileadh agus imíonn sé tar éis a bheith nochta don solas, ag fágáil patrún an limistéir neamhshaothraithe, agus déanfaidh an dara ceann polaiméiriú tar éis dó a bheith nochta don solas agus déanfaidh sé patrún na coda nochta le feiceáil.

Nochtadh

Tar éis don scannán Photoresist a bheith clúdaithe ar an sliseog, is féidir an priontáil chiorcaid a chomhlánú tríd an nochtadh solais a rialú. Tugtar "nochtadh" ar an bpróiseas seo. Is féidir linn solas a chur ar aghaidh go roghnach tríd an trealamh nochta. Nuair a théann an solas tríd an masc ina bhfuil an patrún ciorcaid, is féidir an ciorcad a phriontáil ar an sliseog atá brataithe leis an scannán Photoresist thíos.

Le linn an phróisis nochta, is ea is mó an patrún clóite, dá mhéad comhpháirteanna is féidir leis an tslis dheiridh freastal a dhéanamh, rud a chabhraíonn le héifeachtúlacht táirgthe a fheabhsú agus costas gach comhpháirt a laghdú. Sa réimse seo, is é an teicneolaíocht nua atá ag mealladh go leor airde faoi láthair ná liteagrafaíocht EUV. D'fhorbair Lam Research Group teicneolaíocht nua fótagrafaíochta scannán tirim le comhpháirtithe straitéiseacha ASML agus IMEC. Is féidir leis an teicneolaíocht seo feabhas mór a chur ar tháirgiúlacht agus toradh an phróisis nochta liteagrafaíochta EUV trí réiteach a fheabhsú (príomhfhachtóir i leithead an chiorcaid mionchoigeartaithe).

Forbairt

Is é an chéim tar éis an nochta ná an forbróir a spraeáil ar an sliseog, is é an cuspóir atá leis an bhfótaraitheoir a bhaint i limistéar neamhthuartha an phatrúin, ionas gur féidir an patrún ciorcaid clóite a nochtadh. Tar éis don fhorbairt a bheith críochnaithe, ní mór é a sheiceáil le trealamh tomhais éagsúla agus le micreascóip optúla chun cáilíocht an léaráid chiorcaid a chinntiú.

Céim 4: Eitseáil

Tar éis don fhótagrafaíocht den léaráid chiorcaid a bheith críochnaithe ar an sliseog, úsáidtear próiseas eitseáil chun aon scannán ocsaíde iomarcach a bhaint agus gan ach an léaráid chiorcaid leathsheoltóra a fhágáil. Chun é seo a dhéanamh, úsáidtear leacht, gás nó plasma chun na codanna breise roghnaithe a bhaint. Tá dhá phríomh -mhodh eitseáil ann, ag brath ar na substaintí a úsáidtear: eitseáil fliuch ag baint úsáide as tuaslagán ceimiceach sonrach chun freagairt go ceimiceach chun an scannán ocsaíde a bhaint, agus eitseáil tirim ag baint úsáide as gás nó plasma.

Eitseáil fliuch

Tá na buntáistí a bhaineann le luas íseal, luas eitseáil go tapa agus táirgiúlacht ard ag baint le heitseáil fliuch ag baint úsáide as réitigh cheimiceacha chun scannáin ocsaíde a bhaint. Mar sin féin, tá eitseáil fhliuch iseatópach, is é sin, tá a luas mar an gcéanna in aon treo. Fágann sé seo nach mbeidh an masc (nó an scannán íogair) ailínithe go hiomlán leis an scannán ocsaíde eitseáilte, mar sin tá sé deacair léaráidí ciorcaid an -bhreá a phróiseáil.

Eitseáil tirim

Is féidir eitseáil tirim a roinnt i dtrí chineál éagsúla. Is é an chéad cheann ná eitseáil cheimiceach, a úsáideann gáis eitseáil (fluairíd hidrigine den chuid is mó). Cosúil le heitseáil fhliuch, is é an modh seo iseatrópach, rud a chiallaíonn nach bhfuil sé oiriúnach le haghaidh eitseáil mhín.

Is é an dara modh ná sputtering fisiciúil, a úsáideann ian sa phlasma chun tionchar a imirt ar an gciseal ocsaíde iomarcach agus é a bhaint. Mar mhodh eitseála anisotropic, tá rátaí eitseáilte éagsúla ag sputtering eitseáil sna treoracha cothrománacha agus ingearacha, mar sin tá a míne níos fearr freisin ná eitseáil cheimiceach. Mar sin féin, is é míbhuntáiste an mhodha seo ná go bhfuil an luas eitseáil mall toisc go mbraitheann sé go hiomlán ar an imoibriú fisiciúil de bharr imbhuailte ian.

Is é an tríú modh deireanach ná eitseáil ian imoibríoch (RIE). Comhcheanglaíonn RIE an chéad dá mhodh, is é sin, agus plasma á úsáid le haghaidh eitseáil fhisiciúil ianaithe, déantar eitseáil cheimiceach le cabhair ó fhréamhacha saor in aisce a ghintear tar éis gníomhachtaithe plasma. Chomh maith leis an luas eitseáil a sháraíonn an chéad dá mhodh, is féidir le RIE úsáid a bhaint as tréithe anisotrópacha na n-ian chun eitseáil patrún ard-bheachtais a bhaint amach.

Sa lá atá inniu ann, baineadh úsáid fhorleathan as eitseáil tirim chun toradh na gciorcad leathsheoltóra mín a fheabhsú. Tá sé ríthábhachtach aonfhoirmeacht eitseála a chothabháil agus luas eitseáilte a mhéadú, agus tá an trealamh eitseáil tirim is úire inniu ag tacú le táirgeadh na sceallóga loighic agus cuimhne is airde le feidhmíocht níos airde.

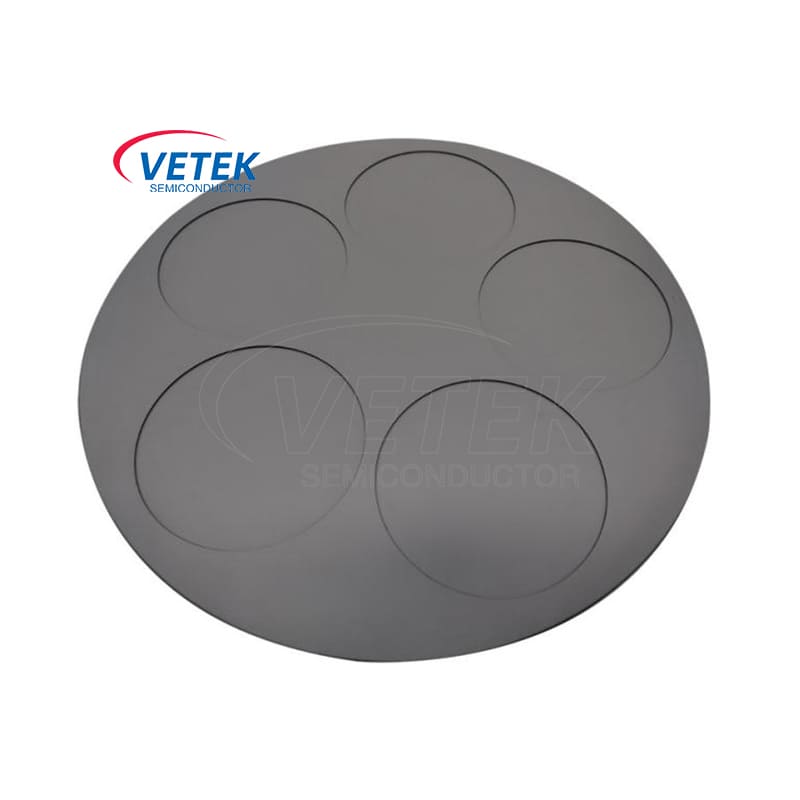

Is monaróir gairmiúil Síneach de chuid Vetek Semiconductor deCumhdach Carbide Tantalum, Sciath cairbíde sileacain, Graifít speisialta, Criadóireacht Carbide SiliconisCriadóireacht leathsheoltóra eile. Tá Vetek Semiconductor tiomanta do réitigh ardleibhéil a sholáthar do tháirgí sliseog SIC éagsúla don tionscal leathsheoltóra.
