Cad is Leathmhón ann i Seomra Frithghníomhaithe LPE?

I gcórais epitaxy Silicon Carbide (SiC), tá go leor príomh-chomhpháirteanna imoibreora neamhchoitianta lasmuigh den tionscal déantúsaíochta leathsheoltóra. Is é ceann de na comhpháirteanna seo an "Halfmoon," cuid struchtúrach bunaithe ar graifít a úsáidtear go coitianta taobh istigh de na seomraí imoibrithe LPE.

Cé nach iompróir wafer é an Halfmoon féin, tá ról tábhachtach aige maidir le cobhsaíocht imoibreora a chothabháil le linn próisis fáis epitaxial ardteochta. De réir mar a aistríonn déantúsaíocht leathsheoltóra SiC i dtreo sliseog níos mó agus rialú próisis níos déine, tá dearadh agus feidhmíocht ábhair na gcomhpháirteanna imoibreora inmheánacha ag éirí níos tábhachtaí.

An Seomra Frithghníomh LPE a thuiscint

Is teicníc fáis criostail é LPE (Liquid Phase Epitaxy) a úsáidtear i ndéantúsaíocht leathsheoltóra. I gcórais epitaxy SiC, oibríonn an seomra imoibrithe faoi choinníollacha an-éilitheacha a bhaineann le:

• Teochtaí arda
• Gáis próisis imoibríocha
• Timthriallta teirmeacha fada
• Rialú dian éillithe
• Riachtanais sreafa gáis cobhsaí

Braitheann córais epitaxy SiC nua-aimseartha ar nós imoibreoirí LPE go mór ar struchtúir réimse teirmeach cobhsaí agus ar bhainistiú sreabhadh gáis taobh istigh den seomra imoibrithe. D'fhéadfadh fiú athruithe beaga i ndáileadh teochta nó aonfhoirmeacht sreabhadh gáis difear díreach a dhéanamh ar cháilíocht na gciseal epitaxial agus ar chomhsheasmhacht sliseog.

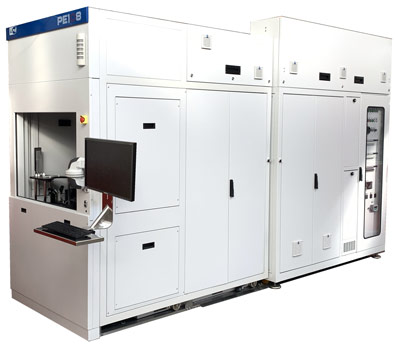

An t-imoibreoir epitaxy LPE PE1O6 SiC, córas balla te cothrománach a úsáidtear le haghaidh fás sliseog SiC chun cinn.

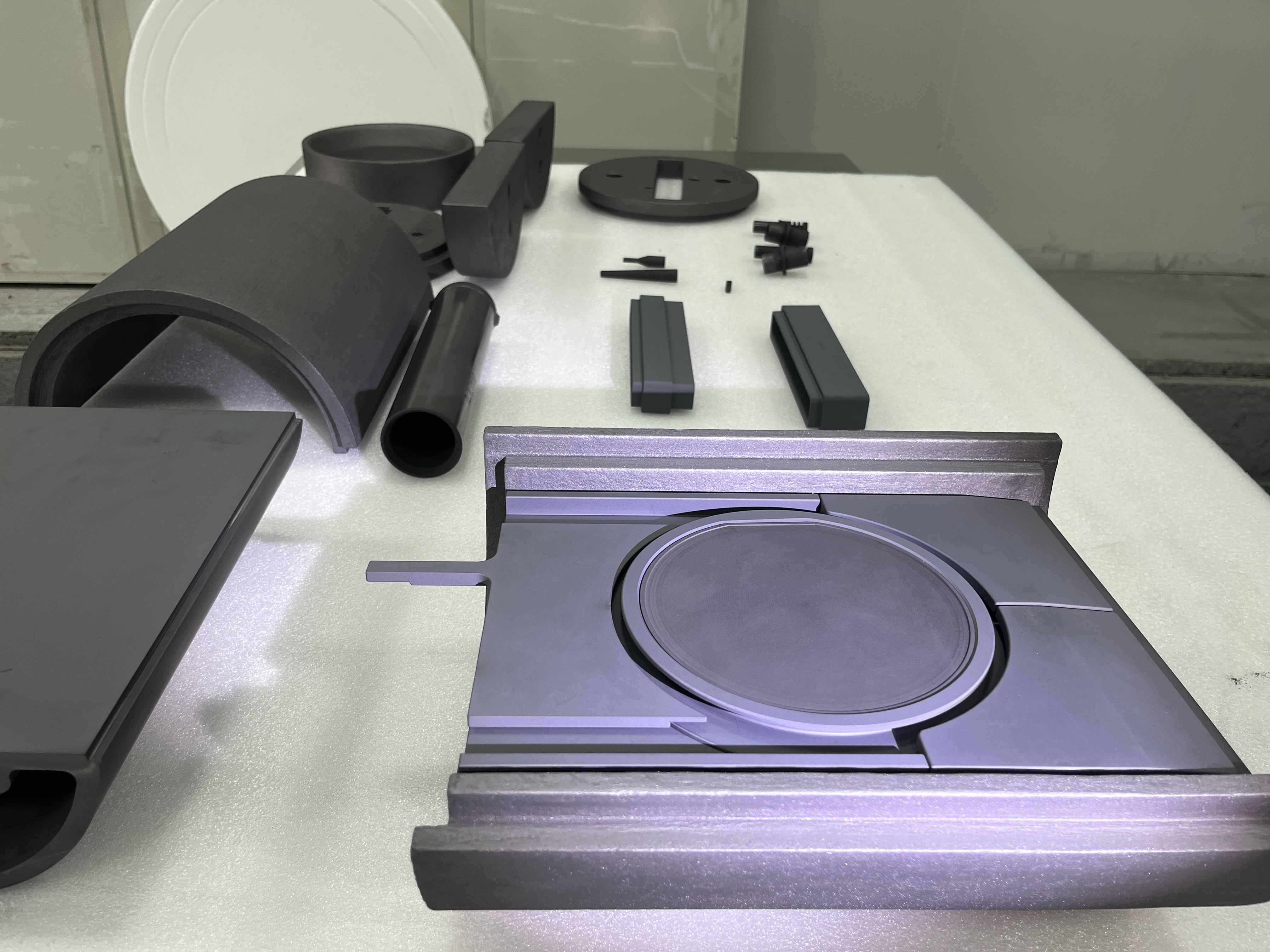

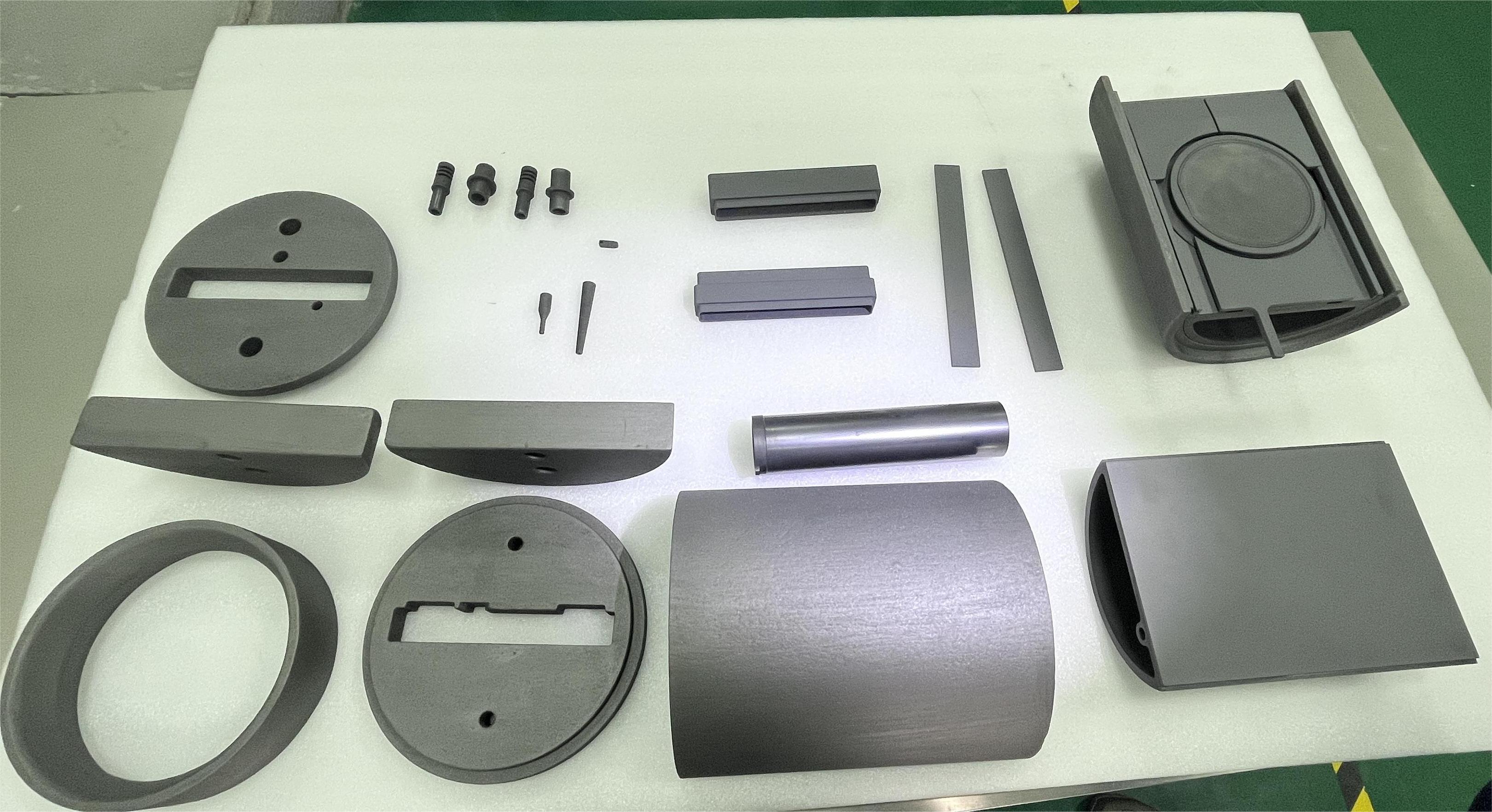

Laistigh den seomra, oibríonn comhpháirteanna iolracha bunaithe ar graifít le chéile chun timpeallacht rialaithe teirmeach agus ceimiceach a chruthú le haghaidh fás epitaxial. Tá an Halfmoon ar cheann de na comhpháirteanna struchtúracha tacaíochta seo.

Cén Fáth a dtugtar “Halfmoon” air?

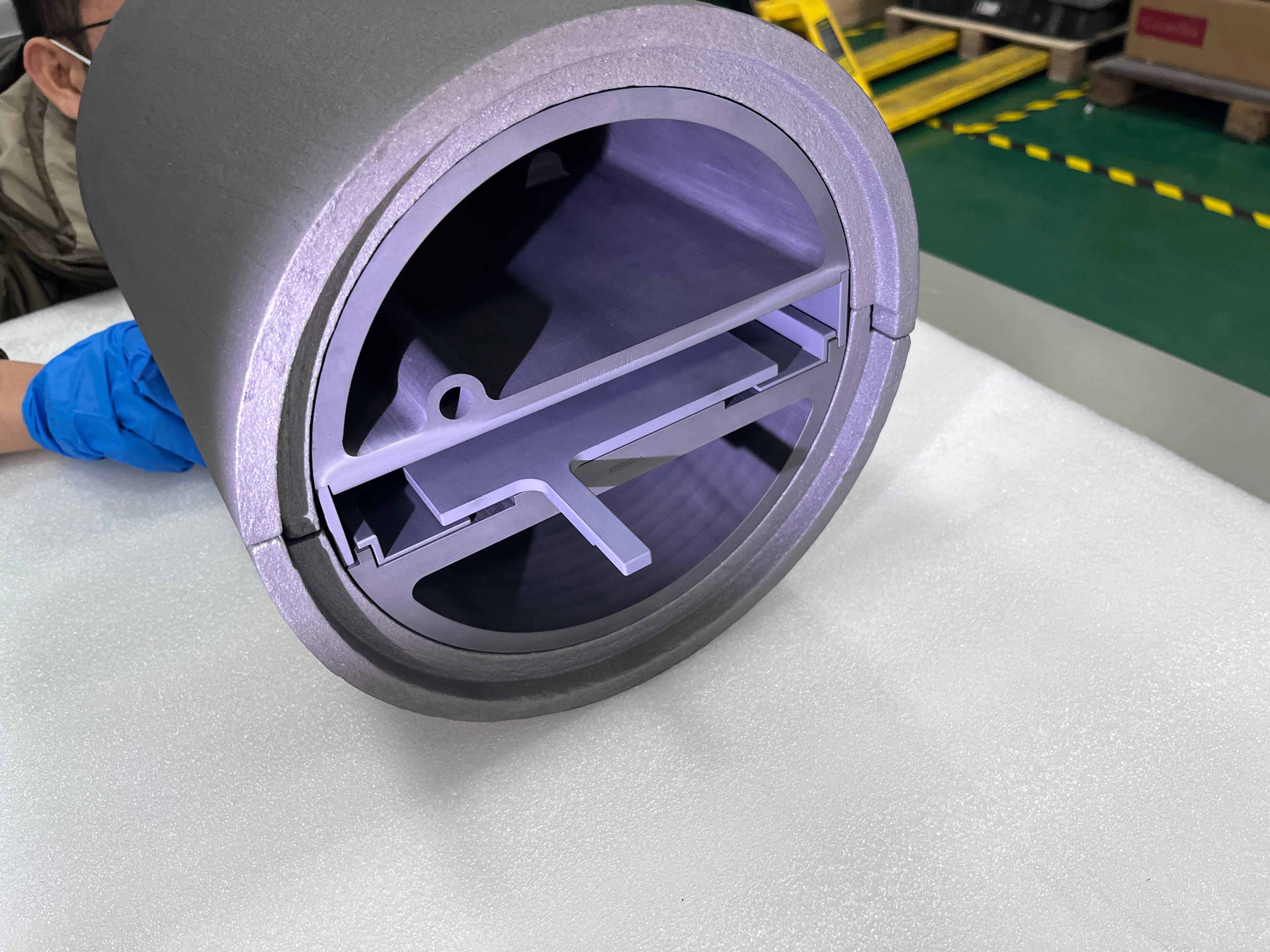

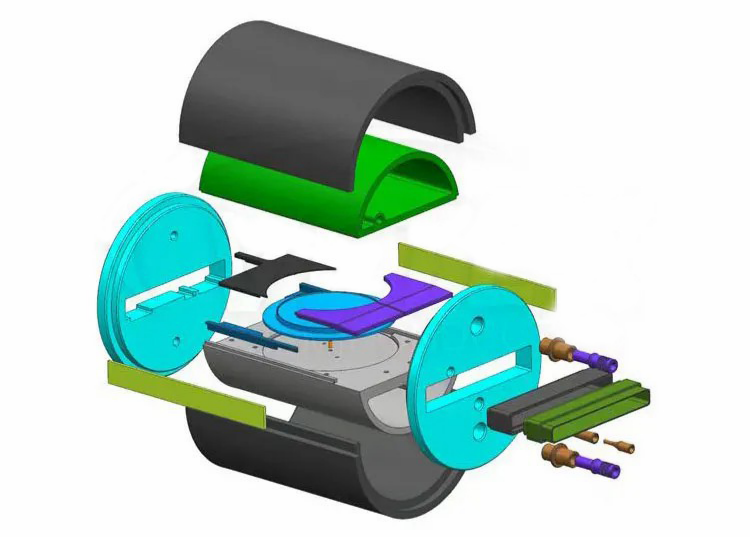

Faigheann an chuid a ainm go príomha as a cruth. I go leor imoibreoirí LPE, tá an chuma ar an gcomhpháirt le struchtúr leathchiorcail nó corráin nuair a shuiteáiltear é timpeall limistéar an chrios te.

Úsáideann monaróirí trealaimh éagsúla dearaí beagán difriúil. Tá cuid de na codanna Halfmoon níos tiús, cuimsíonn cuid acu struchtúir tacaíochta breise, agus tá baint dhíreach ag cuid acu le tionóil rothlach taobh istigh den seomra.

I gcórais imoibritheora iarbhír, is gnách go ndéantar an chéimseata a uasmhéadú in éineacht leis an réimse teirmeach agus leagan amach an tseomra seachas caighdeán uilíoch amháin a leanúint.

Feidhmeanna na Comhpháirte Leathmhona

Cé go bhfuil dearaí imoibreora éagsúil, cuireann comhpháirteanna Halfmoon go minic le roinnt feidhmeanna tábhachtacha.

1. Struchtúir Tacaíochta Imoibreora

Taobh istigh d'imoibreoir epitaxy, leathnaíonn agus crapadh go leor páirteanna graifíte arís agus arís eile le linn timthriallta téimh. Mar gheall air seo, éiríonn cobhsaíocht mheicniúil na gcomhpháirteanna tacaíochta inmheánacha tábhachtach thar ritheann táirgeachta fada.

I roinnt dearaí imoibreora, cabhraíonn an Halfmoon le seasamh coibhneasta na struchtúr seomra in aice láimhe a choinneáil faoi choinníollacha oibriúcháin ardteochta. D'fhéadfadh fiú dífhoirmiúchán beag tionchar a imirt ar ailíniú seomra nó ar in-atrialltacht próisis.

2. Cabhrú le Cobhsaíocht Sreabhadh Gáis

Tá iompar sreabhadh gáis taobh istigh d'imoibreoir SiC níos casta ná mar a fheictear ón taobh amuigh. Ag teocht ard, féadfaidh fiú athruithe struchtúracha réasúnta beag taobh istigh den seomra coinníollacha sreafa áitiúla a athrú.

Ag brath ar ardán an imoibreora, féadfaidh an Halfmoon tionchar a imirt go hindíreach ar conas a ghluaiseann gáis phróisis timpeall réigiún an chrios te. Sin fáth amháin a ndéantar céimseata inmheánach an tseomra a uasmhéadú go cúramach le linn fhorbairt imoibreora.

3. Comhordú Réimse Teirmeach

Éilíonn córais epitaxy nua-aimseartha grádáin teirmeach rialaithe go cúramach. Bíonn tionchar ag socrú na gcomhpháirteanna graifíte taobh istigh den seomra ar dháileadh teasa agus éifeachtúlacht theirmeach.

Is féidir le comhpháirteanna Halfmoon difear go hindíreach:

• Frithchaitheamh teasa
• Iarmhéid teirmeach
• Cobhsaíocht teochta áitiúil
• Feidhmíocht sciath theirmeach

Éiríonn sé seo ag éirí níos tábhachtaí do phróiseáil sliseog mórmhéide.

4. Tacú le Córais Rothlaithe Meicniúla

Úsáideann roinnt córais LPE tionóil rothlach chun aonfhoirmeacht sil-leagan a fheabhsú le linn fáis epitaxial. Sna cumraíochtaí seo, féadfar an Halfmoon Íochtarach a chomhtháthú le struchtúir rothlach nó tacaíochta taobh istigh den seomra.

Féadfaidh na ceanglais mheicniúla éirí an-éilitheach toisc go gcaithfidh an t-imoibreoir oibriú go leanúnach faoi choinníollacha teocht ard agus imoibríochta ceimiceacha araon.

Cén Fáth a Úsáidtear Graifít go Forleathan i gCórais Imoibreora fós

Fiú sa lá atá inniu ann, tá graifít fós ar cheann de na hábhair is praiticiúla d'iarratais réimse teirmeach leathsheoltóra. Tá sé sách éadrom, is féidir é a mheaisíniú go cruthanna casta, agus coinníonn sé airíonna cobhsaí ag teochtaí ina dteipfeadh ar go leor miotail.

Maidir le monaróirí imoibreoirí, is é buntáiste eile ná go bhfreagraíonn graifít go maith do mheaisínithe beachtas, rud atá tábhachtach do chomhpháirteanna atá suiteáilte taobh istigh de spásanna cúnga cúnga.

Ag an am céanna, tá teorainneacha ag graifít lom freisin. Faoi nochtadh fadtéarmach do gháis phróisis imoibríocha agus timthriall teirmeach arís agus arís eile, féadfaidh an dromchla cáithníní a dhíghrádú nó a ghiniúint de réir a chéile. Mar gheall air seo, úsáidtear struchtúir graifíte brataithe go coitianta anois i gcórais epitaxy SiC nua-aimseartha.

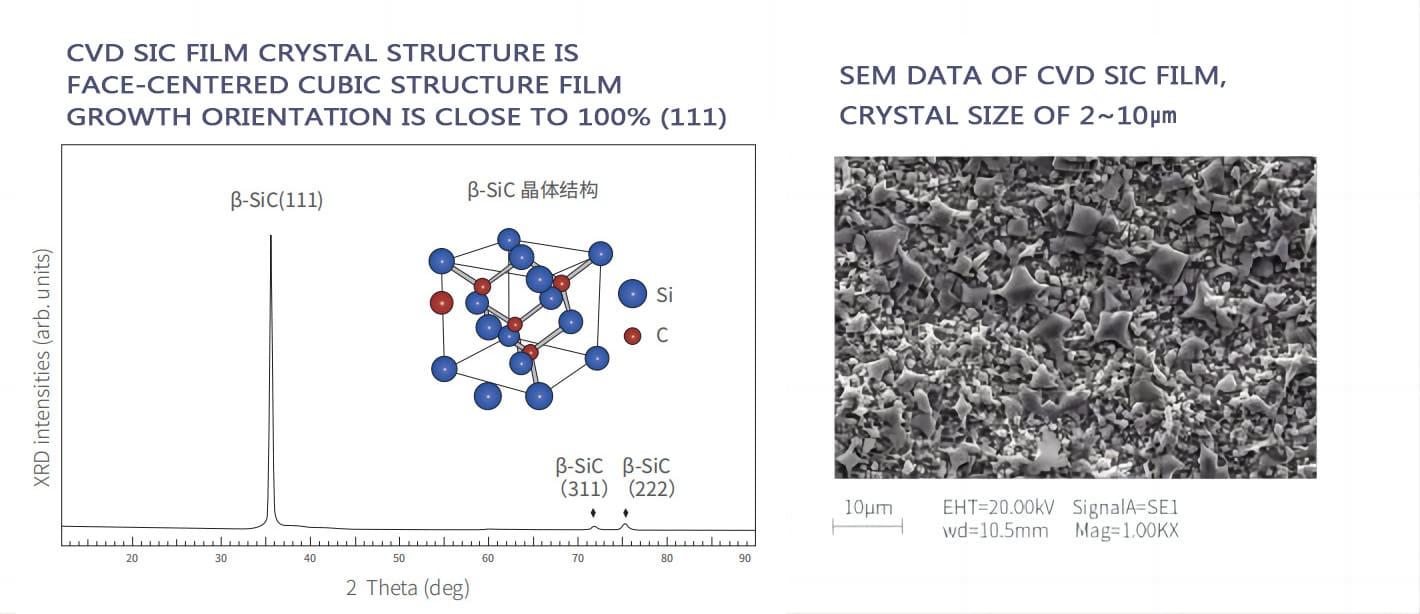

Ról Cumhdach CVD SiC

Úsáidtear sciath CVD SiC (Sile Carbide Sileacain Taistil Cheimiceach) go forleathan ar chomhpháirteanna imoibreora graifíte i gcórais epitaxy SiC.

Cruthaíonn an sciath ciseal dlúth cosanta ar dhromchla na graifíte, rud a chabhraíonn le feabhas a chur ar:

• Friotaíocht creimeadh
• íonacht dromchla
• Friotaíocht a chaitheamh
• Feidhmíocht turraing teirmeach
• Cobhsaíocht próisis

Faightear comhpháirteanna graifíte SiC-brataithe go coitianta anois i:

• Suiméirí
• Iompróirí wafer
• Líneálacha seomra
• Comhpháirteanna sreabhadh gáis
• Comhthionóil leathmhóin

Cén Fáth a Bhfuil Níos mó Cuideachtaí ag déanamh Staidéir ar Bratuithe TaC

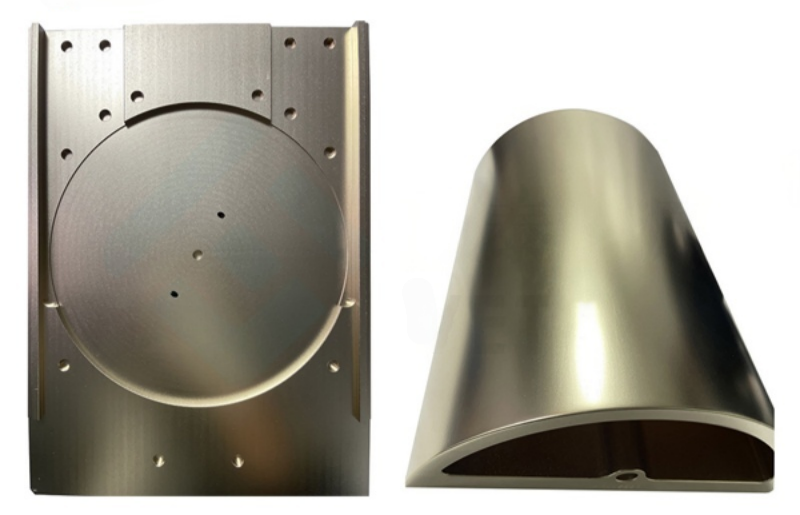

Le blianta beaga anuas, tá aird níos mó ag baint le sciath TaC in iarratais chun cinn réimse teirmeach leathsheoltóra, go háirithe i bpróisis SiC ardteochta.

Cúis amháin atá ann ná go n-oibríonn roinnt córais fáis criostail den chéad ghlúin eile faoi choinníollacha ina bhféadfadh ábhair bhrataithe traidisiúnta aghaidh a thabhairt ar strus teirmeach agus ceimiceach níos mó thar thimthriallta próisis fhada.

I gcomparáid le bratuithe SiC traidisiúnta, taispeánann TaC cobhsaíocht cheimiceach níos láidre ag teochtaí an-ard. Mar gheall air seo, tá taighdeoirí agus déantúsóirí trealaimh ag leanúint ar aghaidh ag déanamh meastóireachta ar a acmhainneacht le haghaidh córais imoibreora ardteochta sa todhchaí.

Ábhair Inslithe Teirmeach Timpeall an Imoibreora

Chomh maith le páirteanna struchtúracha graifíte, bíonn tionchar láidir ag ábhair inslithe theirmigh ar fheidhmíocht imoibreora.

Is minic a úsáideann córais leathsheoltóra:

• Mhothaigh grafite bog
• Mhothaigh graifít docht
• Bhraith snáithín carbóin bunaithe ar PAN
• Ábhair inslithe ilchodacha carbóin

Cuidíonn na hábhair seo le caillteanas teasa a laghdú agus dáileadh cobhsaí teochta a chothabháil le linn timthriallta fáis fada.

Éilimh Mhéadaithe in Epitaxy SiC Nua-Aimseartha

De réir mar a bhogann an tionscal SiC i dtreo ardáin sliseog 200 mm, tá ceanglais atá ag éirí níos déine le sárú ag comhpháirteanna imoibreora inmheánacha maidir le cobhsaíocht theirmeach, cruinneas tríthoiseach, agus rialú éillithe.

Tá forbairt tapa feithiclí leictreacha, córais fuinnimh in-athnuaite, agus leictreonaic cumhachta ard-minicíochta ag luasghéarú ar an éileamh ar sliseog SiC.

De réir mar a mhéadaíonn méideanna wafer ó ardáin 4-orlach go 6-orlach agus 8-orlach, ní mór do chomhpháirteanna imoibreora ceanglais níos déine a chomhlíonadh maidir le:

• Cruinneas toisí
• Comhionannas sciath
• Cobhsaíocht theirmeach
• Rialú íonachta
• Iontaofacht mheicniúil

Fiú amháin tá comhpháirteanna seomra tacaíochta cosúil le tionóil Halfmoon ag éirí níos déine ó thaobh na teicneolaíochta de.

Conclúid

D'fhéadfadh gur cosúil go bhfuil an Halfmoon ina struchtúr graifít sách simplí taobh istigh de sheomra imoibrithe LPE, ach cuireann sé le roinnt gnéithe tábhachtacha d'oibriú imoibreora, lena n-áirítear cobhsaíocht theirmeach, comhordú sreabhadh gáis, agus tacaíocht mheicniúil.

Léiríonn a éabhlóid freisin treochtaí níos leithne i ndéantúsaíocht leathsheoltóra: teochtaí níos airde, próisis níos glaine, sliseog níos mó, agus innealtóireacht ábhar níos airde.

De réir mar a leanann teicneolaíocht epitaxy SiC ag forbairt, is dócha go n-éireoidh comhpháirteanna imoibreora agus teicneolaíochtaí brataithe níos speisialaithe agus níos dírithe ar fheidhmíocht.
