Cén Fáth a bhfuil CVD TaC ag Cumhdach an “Armor Ardteochta” i Leathsheoltóir Tríú Glúin

Tá an timpeallacht taobh istigh d'fhoirnéis fáis criostail SiC ar na cinn is lú maithiúnas i ndéantúsaíocht leathsheoltóra: tá an teocht níos airde ná 2400 ° C, sroicheann tiúchan hidrigine agus amóinia ard, agus bíonn comhpháirteanna graifít i gcónaí i mbaol cáithníní a chaillfidh agus neamhíonachtaí a scaoileadh. Tá réiteach ábhartha á lorg ag innealtóirí próisis le fada an lá atá in ann seasamh in aghaidh teas foircneach, ceimic ionsaitheach agus éilliú.

Tháinig an sciath chomhdhúile tantalam CVD (TaC) an freagra sin go ciúin — le leáphointe 3880°C, rátaí eitse díreach 0.2μm/uair in NH₃ agus 0.1μm/uair in H₂, agus leibhéil eisíontais chriticiúil tomhaiste i ppb. Is é an rud a fhágann go bhfuil sé fíor-láidir, áfach, cad a tharlaíonn ar an urlár táirgthe: titeann dlús locht micrea-phíobáin níos mó ná 90%, titeann iomlán na n-eisíontas criostail níos mó ná 70%, agus méaduithe friotachas faoi fhachtóir 2 go 3.
Mar sin, conas go díreach a bhaineann sciath TaC é seo amach? Cad as a dtagann a buntáistí feidhmíochta? Cé na feidhmchláir fhíorshaolacha ina seachadann sé an luach is mó? Agus cén treo atá i gceannas ar an margadh? Déanann an t-alt seo iniúchadh córasach ar phrionsabail theicniúla, príomh-airíonna, príomhchásanna feidhmithe, agus treochtaí tionscail a bhaineann le cumhdach CVD TaC.

1. Cad é Cumhdach CVD TaC?

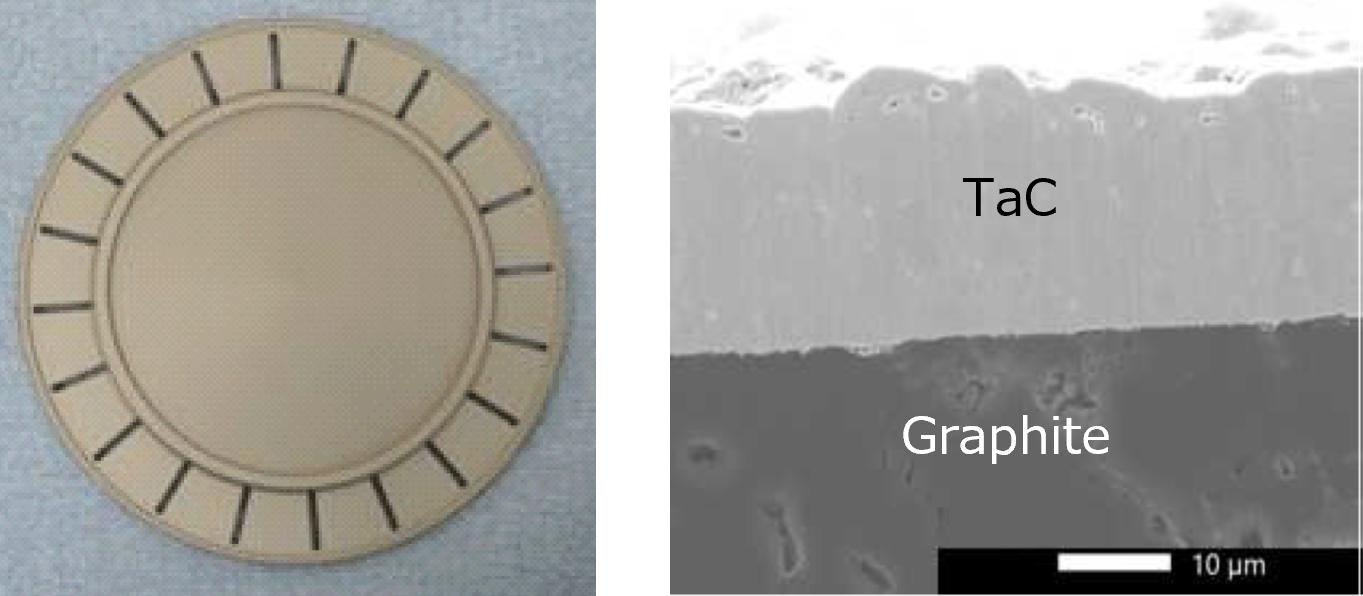

Go bunúsach, is ciseal cosanta de chomhdhúile tantalam (TaC) é sciath CVD TaC — comhdhúil ceirmeach a bhfuil cuma shainiúil órga-buí air — arna thaisceadh ar fhoshraitheanna graifíte ardíonachta ag baint úsáide as deascadh gaile ceimiceach. Tugann an t-ábhar féin meascán d'airíonna atá deacair a fháil le chéile: leáphointe 3880 ° C, cruas sa raon 15-19 GPa, táimhe láidir ceimiceach, agus friotaíocht creimeadh a choinníonn go maith i dtimpeallachtaí próisis ionsaitheach.

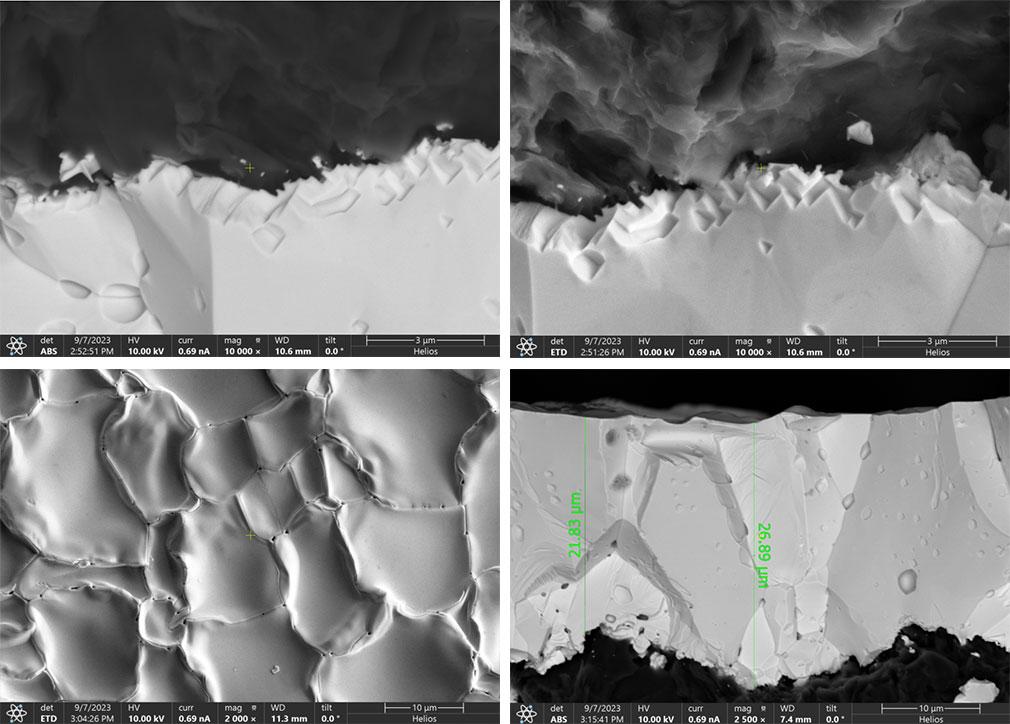

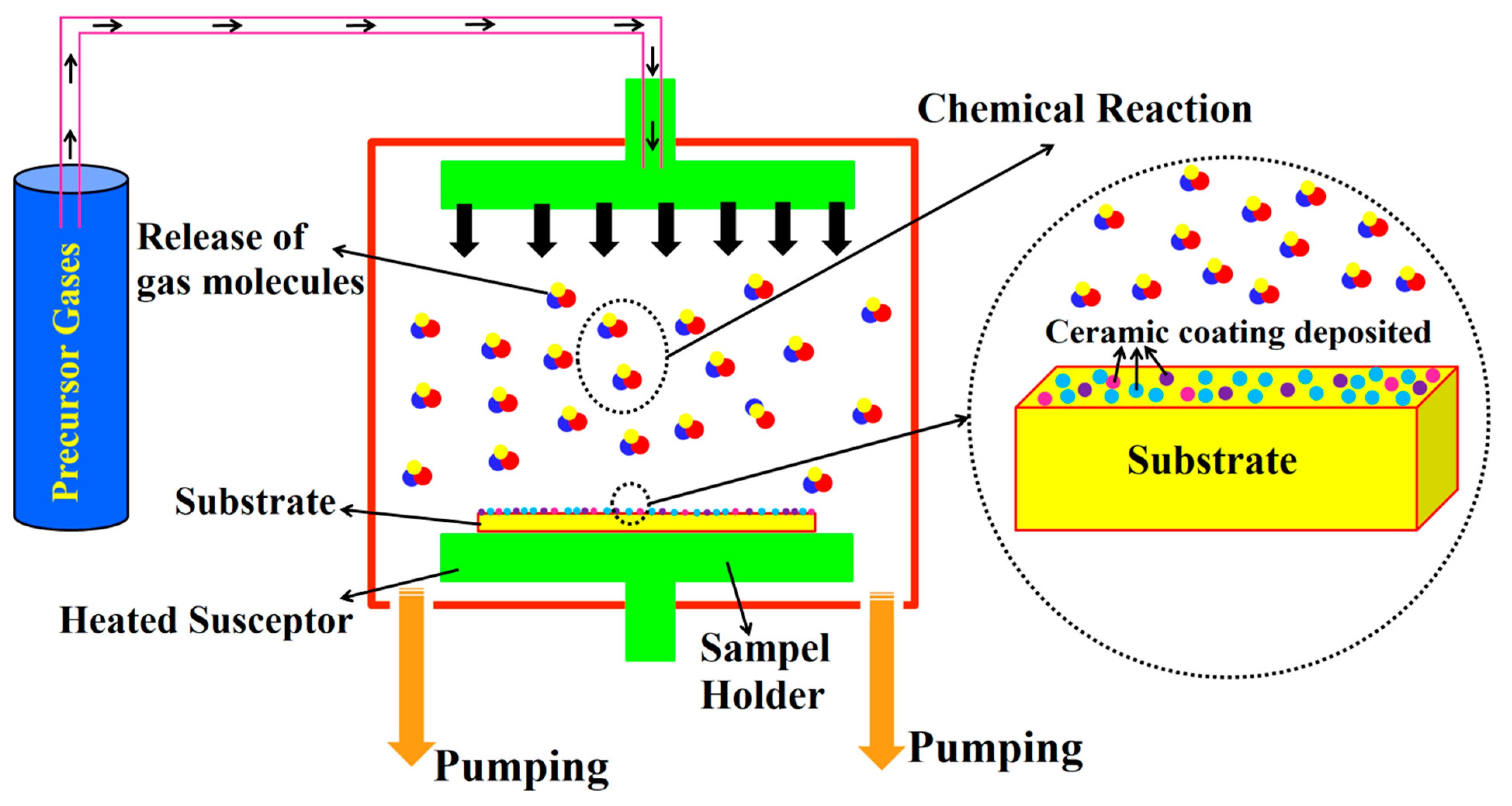

I measc na bealaí éagsúla chun bratuithe TaC a tháirgeadh, is é CVD an bealach is aibí fós. Tosaíonn an t-oideas tipiciúil, mar atá sonraithe, le peinteaclóiríd tantalam (TaCl₅) agus próipiléin (C₃H₆) mar réamhtheachtaithe tantalam agus carbóin, arna n-iompar ag argón agus hidrigin isteach i seomra téite. Nuair a shroicheann an TaCl₅ vaporized dromchla na graifíte, adsorbs sé agus téann sé faoi sheicheamh imoibrithe dianscaoilte agus recombination. Ní hamháin gur ciseal dromchla atá i gceist leis na foirmeacha, ach sciath dlúth, dea-chloíte atá go háirithe níos comhionann agus níos rialaithe ó thaobh comhdhéanamh ná an méid is féidir a bhaint amach le modhanna malartacha cosúil le próiseáil salainn leáite nó solad-ghlóthach.

2. Buntáistí Croífheidhmíochta a bhaineann le Cumhdach CVD TaC

2.1 Cobhsaíocht teirmeach thar a bheith ard
Leáíonn an sciath CVD TaC ag 3880°C, agus mar sin fanann sé slán ó thaobh struchtúir de fiú os cionn 2200°C. Dá bhrí sin tá sé oiriúnach go maith do phróisis leathsheoltóra éilitheacha cosúil le fás criostail SiC agus MOCVD - áiteanna ina mbíonn claonadh ag bratuithe SiC rialta díghrádú nuair a éiríonn rudaí ró-the.

2.2 Friotaíocht creimeadh ceimiceach den scoth
Coinníonn an sciath seo go maith in aghaidh gás próisis chreimneach amhail hidrigin, amóinia, clóirídeanna agus gal sileacain. I gcomparáid le bratuithe SiC, gearrann sé síos ar dhíghrádú graifíte agus éilliú cáithníní i dtimpeallachtaí leathsheoltóra ardteochta. An toradh? Cobhsaíocht próisis níos fearr agus toradh sliseog níos airde.

2.3 Cruas meicniúil maith agus friotaíocht turraing teirmeach
Tá sciath CVD TaC crua agus bannaí go láidir le foshraitheanna graifíte, mar sin caitheann sé go mall agus láimhseálann sé suaití teirmeacha go deas. Féadfaidh sé timthriallta tapa téimh agus fuaraithe a ghlacadh arís agus arís eile gan scoilteadh nó scamhadh. Ciallaíonn sé sin saolré comhpháirte níos faide agus rátaí rampa próisis níos tapúla.

2.4 Sárú ultra-ard íonachta agus eisíontais
Tá leibhéil eisíontais an-íseal ag sciath TaC agus feidhmíonn sé mar bhacainn soladach idirleata – cuireann sé cosc ​​ar ábhar salaithe ó imirce amach as an tsubstráit graifíte agus isteach sa timpeallacht fáis. Cuidíonn sé seo le lochtanna criostail a laghdú, coinníonn sé neamhíonachtaí amach, agus feabhsaíonn sé cáilíocht agus friotachas criostail SiC araon.

3. Cásanna Iarratais tipiciúla ar Chumhdach CVD TaC

3.1 Fás Criostail Aonair SiC (Modh PvT)
Sa phróiseas fáis PVT de chriostail singil SiC, cuirtear sciath TaC i bhfeidhm ar phríomhchodanna graifíte, mar shampla breogáin, fáinní treorach, agus sealbhóirí criostail síl. Taighde le Fan et al. Léiríonn sciath TaC ní hamháin cosaint fhisiciúil ach freisin, trína saintréithe emissivity íseal, rialaíonn an grádán teochta ag an gcomhéadan fás criostail, feabhsaítear aonfhoirmeacht teocht gathacha, coinníonn sé stoichiometry sublimation SiC, cuireann sé imirce eisíontas faoi chois, agus laghdaítear tomhaltas fuinnimh. Taighde le Meng et al. Deimhníonn an Journal of Crystal Growth freisin go léiríonn an tinne criostail a fhástar ag baint úsáide as struchtúr breogán le fáinne sealaíochta graifíte atá brataithe le TaC agus páipéar graifíte tréithe níos fearr i foirfeachta criostail agus cruth comhéadain. Léiríonn tomhais iarbhír gurb é ≤2% an diall trastomhas de thinní criostail a fhástar le breogáin TaC-brataithe, agus feabhsaítear maoile an dromchla criostail (RMS) 40%.

3.2 Fás Epitaxial GaN/Sic
Sna seomraí imoibrithe CVD le haghaidh epitaxy GaN agus SiC, cuirtear sciath TaC i bhfeidhm go forleathan ar chomhpháirteanna mar iompróirí wafer, dioscaí satailíte, soic, agus braiteoirí. Ní mór na comhpháirteanna seo a oibriú ar feadh tréimhsí fada i dtimpeallachtaí ardteochta agus creimneach, agus is féidir le sciath TaC a saol seirbhíse a leathnú go suntasach agus toradh próisis a fheabhsú. I dtrealamh MOCVD ar nós Aixtron G5, tá an sciath TaC cruthaithe mar phríomhábhar chun cobhsaíocht próisis a chinntiú.

3.3 Téitheoirí Córais MOCVD

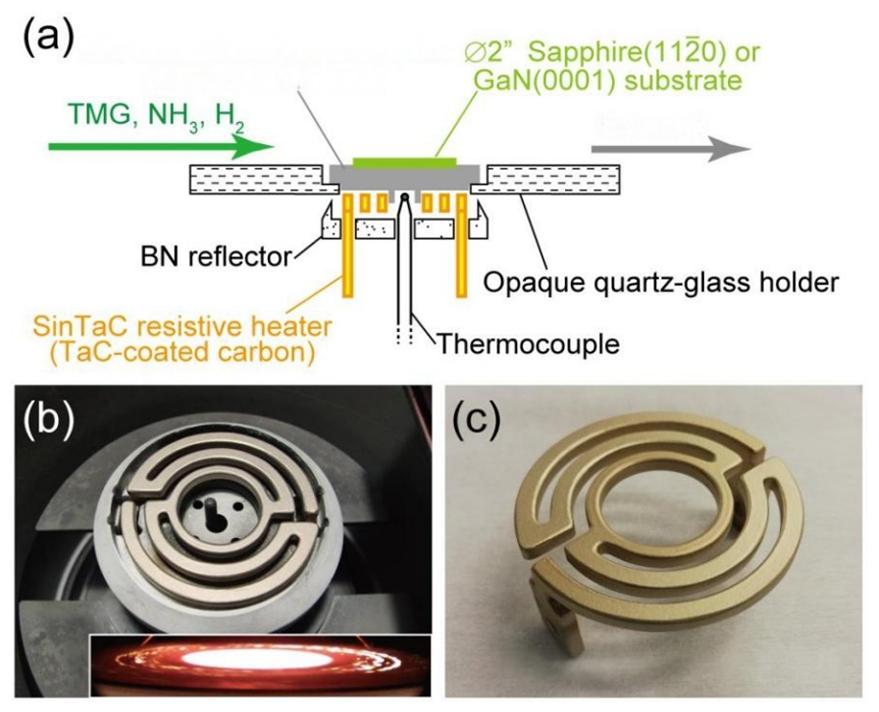

Cuireadh téitheoirí graifíte atá brataithe le TaC i bhfeidhm go rathúil i gcórais MOCVD. I gcomparáid le téitheoirí pBN-brataithe traidisiúnta, soláthraíonn téitheoirí TaC éifeachtúlacht agus aonfhoirmeacht téimh níos fearr, laghdaítear tomhaltas cumhachta, agus, mar gheall ar a n-emissivity dromchla níos ísle (0.3), cuidíonn siad le sláine réimse teirmeach a fheabhsú. De réir taighde ag Fan et al., ní hamháin go bhfeabhsaíonn emissivity íseal sciath TaC aonfhoirmeacht teochta d'fhás criostail ach freisin feabhsaíonn sé cáilíocht sil-leagan epitaxial GaN.

3.4 Feidhmchláir Tionscail Ardteochta
Taobh amuigh den réimse leathsheoltóra, is féidir sciath TaC a úsáid freisin le haghaidh comhpháirteanna tionsclaíocha ardteochta cosúil le heilimintí teasa friotaíochta, soic insteallta, fáinní sciath, agus daingneáin prásála, ag baint úsáide as a buntáistí cuimsitheacha maidir le friotaíocht teasa agus friotaíocht creimeadh.

4. CVD TaC vs SiC Cumhdach: Conas a Roghnaigh?

Sa tionscal leathsheoltóra, is iad CVD SiC agus CVD TaC an dá bhratú cosanta is príomhshrutha do chomhpháirteanna graifíte. Braitheann an rogha ar riachtanais teochta próisis shonracha.

Cumhdach CVD SiC:Comhéifeacht íseal de leathnú teirmeach, cobhsaíocht struchtúrach maith, agus buntáistí costais i dtimpeallachtaí faoi bhun 1800 ° C, a úsáidtear go forleathan i gcásanna teocht mheán-go-ard ar nós tráidirí epitaxial LED agus tráidirí epitaxial sileacain monacrystalline.

Cumhdach CVD TaC:Cobhsaíocht theirmeach níos airde (leáphointe 3880 ° C vs ~ 2700 ° C le haghaidh SiC), táimhe ceimiceach níos láidre, go háirithe oiriúnach do thimpeallachtaí ultra-ard-teocht agus ard-chreimneach os cionn 2000 ° C, mar fhás criostail aonair SiC agus epitaxy GaN.

Níl ort ach a chur:Nuair a sháraíonn teocht an phróisis 1800 ° C, go háirithe nuair a bhíonn gás creimneach mar hidrigin agus amóinia i gceist, is é sciath TaC an rogha is fearr.

5. Ionchais an Mhargaidh agus Treochtaí Tionscail

Tá méadú tapa ar fhás criostail aonair SiC agus epitaxy ag tarraingt an éilimh ar bhratuithe TaC go géar aníos. Léiríonn dhá staidéar margaidh a rinneadh le déanaí go bhfuil margadh ar tí méadú suntasach. Tugann QYResearch, ina Ionchas ar an Margadh Cumhdach Domhanda TaC, Anailís Dhoimhne & Réamhaisnéis go dtí 2031, margadh domhanda brataithe chomhdhúile tantalam 2024 ag thart ar USD 45 milliún agus tionscadail sé go sroichfidh sé USD 142 milliún faoi 2031 - ráta fáis bliantúil cumaisc de 17.9%. Tagann figiúirí Global Info Research i dtír sa raon céanna, ag déanamh meastachán ar mhargadh 2024 ag thart ar USD 47 milliún agus ag tuar go dtógfaidh sé USD 143 milliún faoi 2031, a oibríonn amach go CAGR de 17.5%. Tugann an chomhsheasmhacht idir na réamhaisnéisí seo muinín go bhfuil bratú TaC ag dul isteach i gcéim fáis marthanach.

Maidir le cé atá ag soláthar an mhargaidh seo, tá sé fós comhchruinnithe go cothrom ag an mbarr. Is ionann Momentive Technologies, Tokai Carbon, agus Toyo Tanso le chéile agus thart ar 76% den ioncam domhanda [10]. Go geografach, tá Meiriceá Thuaidh chun tosaigh le thart ar 45% den mhargadh, agus tá an Áise-Aigéan Ciúin gar taobh thiar ag thart ar 41%. Tá an chothromaíocht réigiúnach sin ag tosú ag athrú, áfach. Tá infheistíocht mhór á déanamh ag monaróirí na Síne chun an bhearna a dhúnadh, agus is cás faoi leith é VeTek Semiconductor: leathnaíonn cumas brataithe CVD TaC na cuideachta go comhpháirteanna chomh mór le 750 mm trastomhas, rud a fhágann go bhfuil sé i measc an líon beag imreoirí baile atá in ann páirteanna a láimhseáil ar an scála sin.

Ag féachaint amach romhainn, tá an t-aistriú go foshraitheanna SiC 8-orlach ag leagan barra níos airde d'aonfhoirmeacht réimse teirmeach agus iontaofacht sciath i dtrealamh táirgthe. Is dócha go neartóidh an treocht sin amháin ról an bhrataithe TaC mar ábhar straitéiseach i ndéantúsaíocht sliseog ar feadh na mblianta atá le teacht.

6. Teicneolaíocht Brataithe TaC Leathsheoltóra VeTek

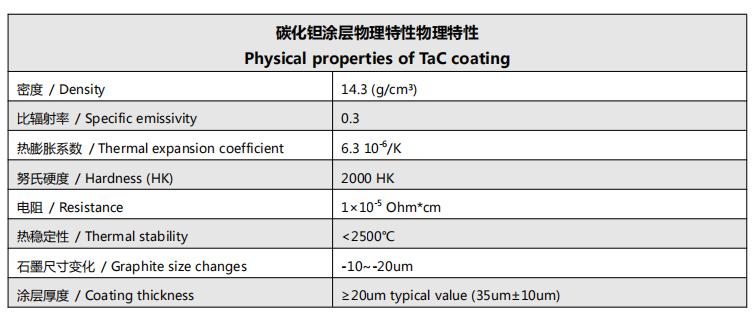

Foinse sonraí: Sonraíochtaí Teicniúla Táirge Leathsheoltóra VeTek

Tá dea-chobhsaíocht teochta ag sciath CVD TaC VeTek, íonacht ultra-ard, friotaíocht le creimeadh H₂/NH₃/SiH₄/Si, friotaíocht turraing teirmeach láidir, greamaitheacht ard le foshraitheanna graifíte, agus clúdach brataithe aonfhoirmeach. Is féidir é a chur i bhfeidhm ar chomhpháirteanna lárnacha mar susceptors téimh ionduchtúcháin, eilimintí téimh friotaíochta, agus páirteanna sciath teirmeach. Tá ardchumas meaisínithe ag an gcuideachta chun comhpháirteanna foshraitheanna graifíte, ceirmeacha nó teasfhulangacha miotail a mhonarú, agus soláthraíonn sí próiseáil aon-stad de bhratuithe ceirmeacha SiC nó TaC, chomh maith le seirbhísí brataithe le haghaidh páirteanna a sholáthraíonn an custaiméir.

7. Conclúid

De réir mar a luasghéaraíonn an tionscal leathsheoltóra tríú glúin i dtreo méideanna níos mó (8-orlach), dlús cumhachta níos airde, agus costais níos ísle, tá na héilimh ar fheidhmíocht ábhartha i bpróisis déantúsaíochta ag éirí níos déine. Leis an leáphointe an-ard, táimhe ceimiceach den scoth, agus airíonna meicniúla den scoth, tá sciath CVD TaC ag éirí mar an “caighdeán óir” do phróisis leathsheoltóra ardteochta os cionn 2000 ° C. Ó fhás criostail aonair SiC go GaN epitaxy, ó théitheoirí MOCVD go hiompróirí wafer, soláthraíonn sciath TaC bunús ábhar fíor-riachtanach do mhonarú leathsheoltóra.

Tá VeTek Semiconductor tiomanta do tháirgí brataithe CVD TaC ardchaighdeáin agus réitigh shaincheaptha a sholáthar do chustaiméirí domhanda trí infheistíocht leanúnach T&F agus atriall teicneolaíochta. Má theastaíonn sonraí teicniúla mionsonraithe, anailís trasghearrtha SEM, nó meastóireacht líníochta saincheaptha uait, bíodh leisce ort teagmháil a dhéanamh linn.

Tagairtí

[1] Sun, J., Zhang, Q., & Li, X. (2021).Dul chun cinn taighde ar bhratuithe cairbíde tantalam ar ábhair charbóin. Dul chun cinn in Eolaíocht Ábhar.(Ar fáil ag ScienceDirect)

[2] Kim, D. Y., et al. (2016).Gail Cheimiceach Taiscí Carbíde Tantalam ón gCóras TaCl₅-C₃H₆-Ar-H₂. Iris Chumann Ceirmeach na Cóiré, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Staidéar ar éabhlóid microstructure agus airíonna meicniúla bratuithe TaC bunaithe ar graifít faoi choinníollacha crua éagsúla. Journal of Cóimhiotail agus Comhdhúile, 1061. doi: 10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).Taighde ar an Tionchar atá ag Cumhdach TaC ar Rialú Próisis SiC PVT agus ar Cháilíocht Criostail. Sonraí taighde comhpháirteach,Ollscoil Dong-Eui, An Chóiré Theas.

[5]             Meng, J., et al. (2022).Rialú ar cháilíocht an fháis tríd an struchtúr breogán a bharrfheabhsú le haghaidh fás criostail aonair SiC mórmhéide. Iris Fás Criostail,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Dearcadh Margaidh Cumhdach Domhanda TaC, Anailís dhomhain & Réamhaisnéis go dtí 2031.

Údar: Sera Lee

Teil: 86-15988690905

Ríomhphost: seralee@veteksemi.com
