Saintréithe epitaxy sileacain

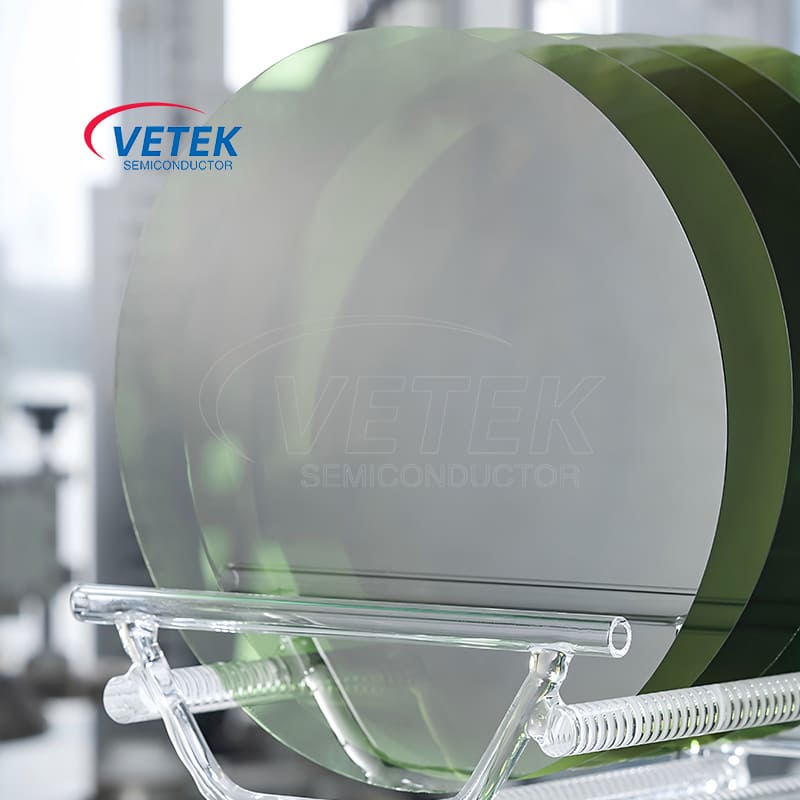

Epitaxy sileacainis próiseas bunúsach ríthábhachtach é i ndéantúsaíocht leathsheoltóra nua-aimseartha. Tagraíonn sé don phróiseas atá ag fás sraith amháin nó níos mó de scannáin tanaí sileacain aonchriostail le struchtúr criostail ar leith, tiús, tiúchan dópála agus cineál ar fhoshraith sileacain aon-chriostail atá snasta go beacht. Tugtar ciseal epitaxial (Epitaxial Layer nó Epi Layer) ar an scannán fásta seo, agus tugtar sliseog sileacain a bhfuil ciseal epitaxial air. Is é a phríomhthréith ná go bhfuil an ciseal sileacain epitaxial nua-fhás mar leanúint ar struchtúr laitíse an tsubstráit i criostalagrafaíocht, ag cothabháil an treoshuíomh criostail céanna leis an tsubstráit, ag cruthú struchtúr criostail aonair foirfe. Ligeann sé seo go mbeidh airíonna leictreacha deartha go beacht ag an gciseal epitaxial atá difriúil ó na cinn atá ag an tsubstráit, rud a sholáthraíonn bunús le haghaidh feistí leathsheoltóra ardfheidhmíochta a mhonarú.

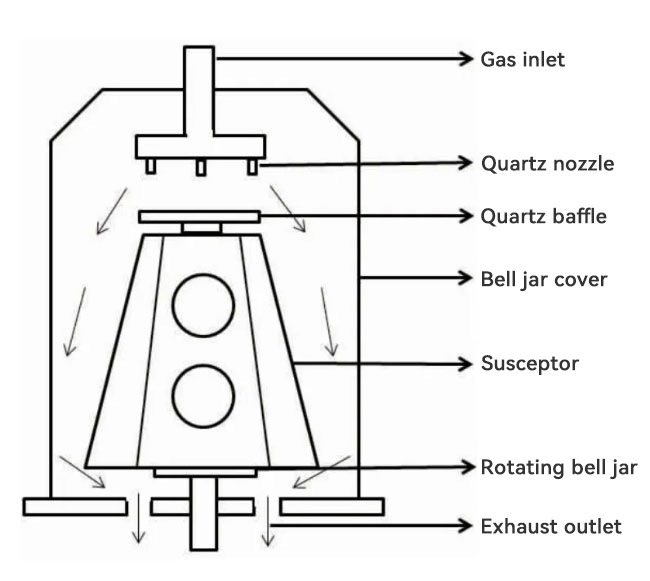

Susceptor Eipiteaiseach Ingearach do Silicon Epitaxy

Ⅰ. Cad é Silicon Epitaxy?

1) Sainmhíniú: Is teicneolaíocht é epitaxy sileacain a thaisceann adaimh sileacain ar fhoshraith sileacain aonchriostail trí mhodhanna ceimiceacha nó fisiceacha agus socraíonn sé iad de réir struchtúr laitíse an tsubstráit chun scannán tanaí sileacain aon-criostail nua a fhás.

2） Meaitseáil laitíse: Is í an ghné lárnach ná ordúlacht an fháis epitaxial. Ní dhéantar na hadaimh sileacain taiscthe a chruachadh go randamach, ach socraítear iad de réir treoshuíomh criostail an tsubstráit faoi threoir an "teimpléad" a sholáthraíonn na hadaimh ar dhromchla an tsubstráit, ag baint amach macasamhlú beacht ar leibhéal adamhach. Cinntíonn sé seo go bhfuil an ciseal epitaxial criostail aonair ard-chaighdeán, seachas polycrystalline nó éagruthach.

3） Inrialaitheacht: Ceadaíonn an próiseas epitaxy sileacain rialú beacht ar thiús na ciseal fáis (ó nanaiméadar go micriméadair), an cineál dópála (Cineál N nó P-cineál), agus an tiúchan dópála. Ligeann sé seo réigiúin le hairíonna leictreacha éagsúla a fhoirmiú ar an wafer sileacain céanna, arb é an eochair do mhonarú ciorcaid iomlánaithe casta.

4） Saintréithe comhéadan: Déantar comhéadan idir an ciseal epitaxial agus an tsubstráit. Go hidéalach, tá an comhéadan seo cothrom ó thaobh adamhach agus saor ó éilliú. Mar sin féin, tá cáilíocht an chomhéadain ríthábhachtach maidir le feidhmíocht an chiseal epitaxial, agus féadfaidh aon lochtanna nó éilliú difear a dhéanamh ar fheidhmíocht deiridh na feiste.

Ⅱ. Prionsabail epitaxy sileacain

Braitheann fás epitaxial sileacain go príomha ar an bhfuinneamh agus an timpeallacht cheart a sholáthar d'adaimh sileacain chun imirce ar dhromchla an tsubstráit agus an suíomh laitíse fuinnimh is ísle a aimsiú le haghaidh teaglaim. Is í an teicneolaíocht is coitianta a úsáidtear faoi láthair ná Teistíocht Cheimiceach Gal (CVD).

Taiscí Gaile Ceimiceach (CVD): Is é seo an modh príomhshrutha chun epitaxy sileacain a bhaint amach. Is iad a bhunphrionsabail:

● Iompar réamhtheachtaithe: Déantar gás ina bhfuil eilimint sileacain (réamhtheachtaí), mar shampla silane (SiH4), dichlorosilane (SiH2Cl2) nó trichlorosilane (SiHCl3), agus gás dopant (cosúil le fosfín PH3 le haghaidh dópáil N-cineál agus déborane B2H6 do dhópáil P-cineál) a mheascadh i gcomhréireanna beachta agus a chur ar aghaidh go teocht ard imoibrithe.

● Imoibriú dromchla: Ag teochtaí arda (go hiondúil idir 900°C agus 1200°C), déantar dianscaoileadh ceimiceach nó imoibriú ceimiceach ar na gáis seo ar dhromchla an tsubstráit sileacain téite. Mar shampla, SiH4→Si(soladach)+2H2(gás).

● Imirce dromchla agus núicléasú: Déantar na hadaimh sileacain a tháirgtear trí dhianscaoileadh a adsorbú ar dhromchla an tsubstráit agus aistríonn siad ar an dromchla, sa deireadh teacht ar an suíomh laitíse ceart le chéile agus tús a chur le foirm singil nuaciseal criostail. Braitheann cáilíocht sileacain fáis epitaxial go mór ar rialú an chéim seo.

● Fás sraitheach: Déanann an ciseal adamhach nua-thaisceadh arís agus arís eile struchtúr laitíse an tsubstráit, fásann sé ciseal de réir ciseal, agus foirmíonn sé ciseal sileacain epitaxial le tiús ar leith.

Príomhpharaiméadair phróiseas: Tá rialú docht ar cháilíocht an phróisis epitaxy sileacain, agus áirítear na príomh-pharaiméadair:

● Teocht: tionchar ar an ráta imoibrithe, soghluaisteacht dromchla agus foirmiú lochtanna.

● Brú: bíonn tionchar aige ar iompar gáis agus ar chonair imoibrithe.

● Sreabhadh gáis agus cóimheas: cinneann an ráta fáis agus tiúchan dópála.

● Glaineacht dromchla an tsubstráit: Féadfaidh aon ábhar salaithe a bheith mar bhunús le lochtanna.

● Teicneolaíochtaí eile: Cé gurb é CVD an príomhshrutha, is féidir teicneolaíochtaí cosúil le Molecular Beam Epitaxy (MBE) a úsáid freisin le haghaidh epitaxy sileacain, go háirithe i T&F nó i bhfeidhmchláir speisialta a éilíonn rialú cruinneas an-ard.Déanann MBE foinsí sileacain a ghalú go díreach i dtimpeallacht fholús ultra-ard, agus déantar léasacha adamhach nó móilíneacha a réamh-mheasta go díreach ar an tsubstráit le haghaidh fáis.

Ⅲ. Feidhmchláir shonracha na teicneolaíochta epitaxy sileacain i ndéantúsaíocht leathsheoltóra

Tá teicneolaíocht epitaxy sileacain tar éis raon iarratais na n-ábhar sileacain a leathnú go mór agus tá sé mar chuid fíor-riachtanach de mhonarú go leor feistí leathsheoltóra chun cinn.

● Teicneolaíocht CMOS: I sliseanna loighic ardfheidhmíochta (cosúil le CPUanna agus GPUanna), is minic a fhástar ciseal sileacain epitaxial ísealdhópáilte (P− nó N−) ar fhoshraith mórdhópáilte (P+ nó N+). Is féidir leis an struchtúr wafer sileacain epitaxial seo an éifeacht latch-up (Latch-up) a shochtadh go héifeachtach, iontaofacht an fheiste a fheabhsú, agus friotaíocht íseal an tsubstráit a choinneáil, rud a chabhródh le seoladh reatha agus diomailt teasa.

● Trasraitheoirí dépholacha (BJT) agus BiCMOS: Sna feistí seo, úsáidtear epitaxy sileacain chun struchtúir a thógáil go cruinn mar an bonn nó an réigiún bailitheoir, agus déantar gnóthachan, luas agus tréithe eile an trasraitheora a uasmhéadú trí thiúchan dópála agus tiús na ciseal epitaxial a rialú.

● Braiteoir íomhá (CIS): I roinnt feidhmchlár braiteoir íomhá, is féidir le sliseog sileacain epitaxial feabhas a chur ar leithlisiú leictreach picteilín, crosstalk a laghdú, agus an éifeachtúlacht chomhshó fhótaileictreach a bharrfheabhsú. Soláthraíonn an ciseal epitaxial limistéar gníomhach níos glaine agus níos lú lochtach.

● Nóid próisis chun cinn: De réir mar a leanann méid an fheiste ag crapadh, tá na ceanglais maidir le hairíonna ábhartha ag fáil níos airde agus níos airde. Úsáidtear teicneolaíocht epitaxy sileacain, lena n-áirítear fás epitaxial roghnach (SEG), chun sraitheanna epitaxial sileacain brú nó gearmáiniam (SiGe) a fhás i réimsí sonracha chun soghluaisteacht iompróra a fheabhsú agus mar sin luas na trasraitheoirí a mhéadú.

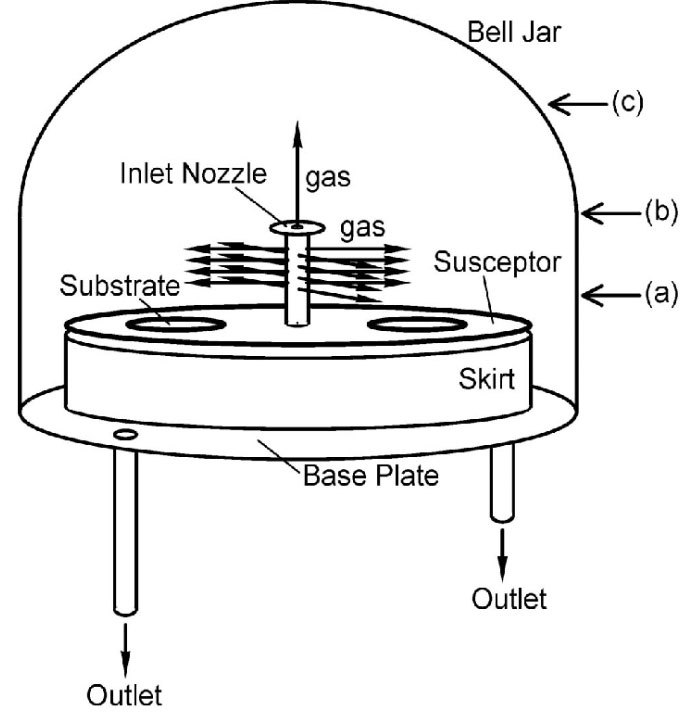

Susceptor Eipiteaiseach Cothrománach le haghaidh Silicon Epitaxy

Ⅳ.Fadhbanna agus dúshláin na teicneolaíochta epitaxy sileacain

Cé go bhfuil teicneolaíocht epitaxy sileacain aibí agus in úsáid go forleathan, tá roinnt dúshláin agus fadhbanna fós ann maidir le fás epitaxial próiseas sileacain:

● Rialú locht: Féadfar lochtanna criostail éagsúla, mar shampla lochtanna cruachta, díláithriúcháin, línte duillín, etc. a ghiniúint le linn fáis epitaxial. Is féidir leis na lochtanna seo difear tromchúiseach a dhéanamh ar fheidhmíocht leictreach, iontaofacht agus toradh an fheiste. Chun lochtanna a rialú, tá gá le timpeallacht thar a bheith glan, paraiméadair phróisis optamaithe, agus foshraitheanna ardchaighdeáin.

● Comhionannas: Is dúshlán leanúnach é aonfhoirmeacht foirfe tiús ciseal epitaxial a bhaint amach agus tiúchan dópála ar sliseoga sileacain ar mhórmhéid (amhail 300mm). D'fhéadfadh difríochtaí i bhfeidhmíocht gléas ar an wafer céanna a bheith mar thoradh ar neamh-éidearthacht.

● Uathdhópáil: Le linn an phróisis fáis epitaxial, féadfaidh dopants ard-tiúchan sa tsubstráit dul isteach sa chiseal epitaxial atá ag fás trí idirleathadh céim gáis nó idirleathadh soladach-stáit, rud a fhágann go n-imíonn tiúchan dópála an chiseal epitaxial ón luach ionchais, go háirithe in aice leis an gcomhéadan idir an ciseal epitaxial agus an tsubstráit. Tá sé seo ar cheann de na saincheisteanna a gcaithfear aghaidh a thabhairt orthu sa phróiseas epitaxy sileacain.

● Mhoirfeolaíocht dromchla: Caithfidh dromchla an chiseal epitaxial fanacht an-réidh, agus beidh tionchar ag aon gharbh nó lochtanna dromchla (cosúil le haze) ar phróisis ina dhiaidh sin mar liteagrafaíocht.

● Costas: I gcomparáid le sliseog sileacain gnáth-snasta, cuireann táirgeadh sliseog sileacain epitaxial céimeanna próiseas breise agus infheistíocht trealaimh, rud a fhágann costais níos airde.

● Dúshláin a bhaineann le Epitaxy Roghnach: I bpróisis chun cinn, cuireann fás epitaxial roghnach (fás i réimsí sonracha amháin) éilimh níos airde ar rialú próisis, mar shampla roghnaíocht an ráta fáis, rialú rófhás cliathánach, etc.

Ⅴ.Conclúid

Mar phríomhtheicneolaíocht ullmhúcháin ábhar leathsheoltóra, is gné lárnach deepitaxy sileacainan cumas sraitheanna sileacain epitaxial aonchriostail ardcháilíochta a fhás go cruinn le hairíonna leictreacha agus fisiceacha sonracha ar fhoshraitheanna sileacain aonchriostail. Trí rialú beacht a dhéanamh ar pharaiméadair mar theocht, brú, agus sreabhadh aer sa phróiseas epitaxy sileacain, is féidir an tiús ciseal agus an dáileadh dópála a shaincheapadh chun freastal ar riachtanais iarratais leathsheoltóra éagsúla, mar shampla CMOS, feistí cumhachta, agus braiteoirí.

Cé go bhfuil dúshláin roimh fhás epitaxial sileacain ar nós rialú lochtanna, aonfhoirmeacht, féindhópáil, agus costas, le dul chun cinn leanúnach na teicneolaíochta, tá epitaxy sileacain fós ar cheann de na fórsaí tiomána lárnacha chun feabhsú feidhmíochta agus nuálaíocht fheidhmiúil feistí leathsheoltóra a chur chun cinn, agus níl a seasamh i ndéantúsaíocht wafer sileacain epitaxial do-athsholáthair.
