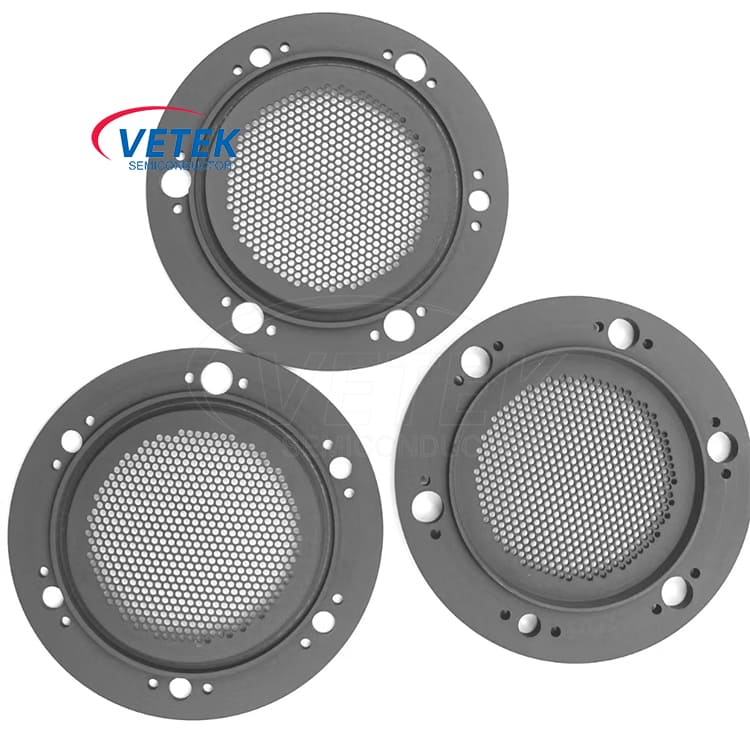

Greille foinsí Sputter Bhíoma ian

Is foinse Plasma é foinse léas iain atá feistithe le greille agus atá in ann iain a bhaint amach. Tá trí phríomhchuid i bhfoinse bhíoma ian OIPT (Oxford Instruments Plasma Technology): seomra scaoilte, greille, agus neodraitheoir.

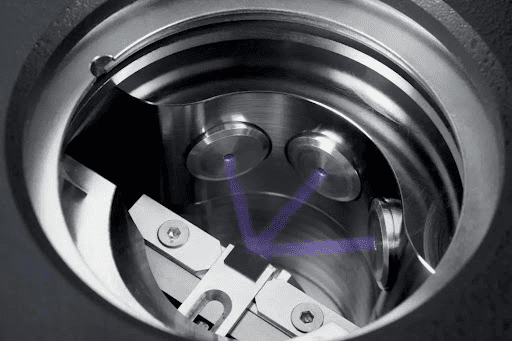

Is é an léaráid Scéimreach den Sputter léasa ian a fhoinsíonn an eangach oibriú

● An seomra scaoilteIs seomra Grianchloch nó seomra alúmanaim é atá timpeallaithe ag antenna minicíochta raidió. Is é an éifeacht atá aige ná gás (argón de ghnáth) a ianú trí réimse minicíochta raidió, ag táirgeadh plasma. Spreagann an réimse minicíochta raidió na leictreoin saor in aisce, rud a fhágann go mbíonn na hadaimh gháis roinnte ina n-ian agus ina leictreoin, a tháirgeann plasma ina dhiaidh sin. Tá an voltas ó dheireadh an antenna RF sa seomra scaoilte an -ard, a bhfuil éifeacht leictreastatach aige ar na hiain, rud a fhágann gur ian ardfhuinnimh iad.

● Ról na greilleIs é an fhoinse ian na hiain a dháileadh agus iad a luasghéarú go dtí an fuinneamh atá ag teastáil. Tá greille foinse bhíoma ian OIPT comhdhéanta de 2 ~ 3 ghreille le patrún leagan amach ar leith, ar féidir beam ian leathan a fhoirmiú. Áirítear ar ghnéithe dearaidh an ghreille spásáil agus cuaire, ar féidir iad a choigeartú de réir riachtanais iarratais chun fuinneamh na n-ian a rialú.

● NeodraitheoirIs foinse leictreon é a úsáidtear chun an muirear ianach sa bhíoma ian a neodrú, éagsúlacht an bhíoma ian a laghdú, agus cosc ​​a chur ar mhuirearú ar dhromchla an sliseanna nó an sputtering sputtering. An idirghníomhaíocht idir an neodraitheoir agus paraiméadair eile a bharrfheabhsú chun na paraiméadair éagsúla a chothromú don toradh inmhianaithe. Bíonn tionchar ag roinnt paraiméadair ar éagsúlacht an bhíoma ian, lena n-áirítear scaipeadh gáis agus paraiméadair éagsúla voltais agus reatha.

Feabhsaítear próiseas foinse bhíoma ian OIPT trí scáileán leictreastatach a chur sa seomra Grianchloch agus struchtúr trí ghreille a ghlacadh. Coscann an scáileán leictreastatach an réimse leictreastatach as an bhfoinse ian a iontráil agus cuireann sé cosc ​​​​go héifeachtach ar thaisceadh na ciseal seoltaí inmheánach. Áirítear leis an struchtúr trí ghreille sciath sciath, greille luasghéaraithe agus greille luasmhoillithe, ar féidir leo an fuinneamh a shainiú go beacht agus na hiain a thiomáint chun imbhualadh agus éifeachtúlacht an ian a fheabhsú..

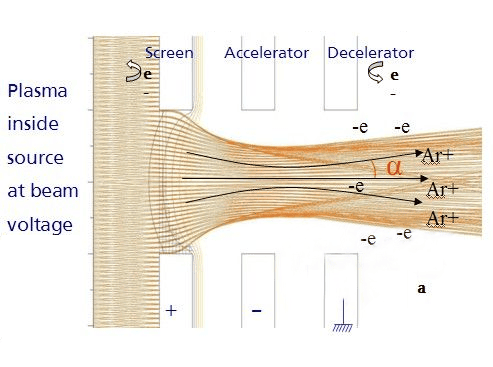

Figiúr 1. Plasma taobh istigh den fhoinse ag voltas bhíoma

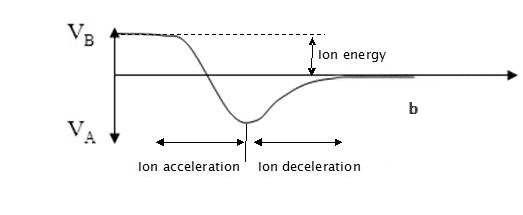

Fíor2. Plasma taobh istigh foinse ag voltas bhíoma

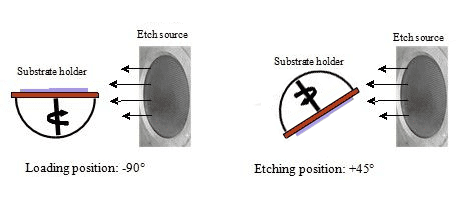

Figiúr 3. Léaráid sceidealta de chóras eitseáil agus sil -leagain ian ian

Tá teicnící eitseála go príomha i dhá chatagóir:

● Eitseáil bhíoma ian le gáis támh (IBE): Baineann an modh seo le gáis támh a úsáid mar Argón, Xenon, Neon, nó Krypton le haghaidh eitseáil. Soláthraíonn IBE eitseáil fhisiciúil agus ceadaíonn sé próiseáil miotail mar ór, platanam, agus pallaidiam, atá mí -oiriúnach de ghnáth le haghaidh eitseáil ian imoibríoch. Maidir le hábhair il -imreora, is é IBE an modh is fearr mar gheall ar a shimplíocht agus a éifeachtúlacht, mar a fheictear i dtáirgeadh feistí cosúil le cuimhne rochtana randamach maighnéadach (MRAM).

● Eitseáil Bhíoma ian Imoibríoch (RIBE): Is éard atá i gceist le RIBE ná gáis imoibríocha cheimiceacha a chur leis mar SF6, CHF3, CF4, O2, nó CL2 le gáis támh ar nós Argón. Feabhsaíonn an teicníc seo rátaí eitseáil agus roghnaíocht ábhair trí imoibríocht cheimiceach a thabhairt isteach. Is féidir Ribe a thabhairt isteach tríd an bhfoinse eitseáil nó trí thimpeallacht a bhaineann leis an tslis ar an ardán foshraithe. Soláthraíonn an modh deireanach, ar a dtugtar eitseáil bhíoma ian atá cúnamh ó thaobh ceimice de (CAIBE), éifeachtúlacht níos airde agus ceadaíonn sé do thréithe eitseáil rialaithe.

Tá raon buntáistí ag baint le heitseáil bhíoma ian i réimse na próiseála ábhair. Cuireann sé barr feabhais ar a chumas ábhair ilghnéitheacha a eitseáil, ag síneadh fiú leo siúd a bhí dúshlánach go traidisiúnta maidir le teicnící eitseála plasma. Ina theannta sin, ceadaíonn an modh próifílí taobh-bhalla a mhúnlú trí chlaonadh samplach, rud a chuireann le beachtas an phróisis eitseála. Trí gháis imoibríocha ceimiceacha a thabhairt isteach, féadann eitseáil bhíoma ian rátaí eitse a mhéadú go suntasach, rud a chuireann bealach ar fáil chun baint ábhair a bhrostú.

Tugann an teicneolaíocht rialú neamhspleách freisin maidir le paraiméadair chriticiúla amhail sruth bhíoma ian agus fuinneamh, ag éascú próisis eitseáil saincheaptha agus bheacht. Go háirithe, tá in -atrialltacht oibríochtúil eisceachtúil ag Eitseáil Beam Beam, rud a chinntíonn torthaí comhsheasmhacha agus iontaofa. Ina theannta sin, taispeánann sé aonfhoirmeacht shuntasach etch, ríthábhachtach chun deireadh a chur le hábhar comhsheasmhach ar fud dromchlaí. Leis an tsolúbthacht phróisis leathan, seasann eitseáil ian léas mar uirlis ildánach agus chumhachtach i monarú ábhartha agus i bhfeidhmchláir micreafhíoraithe.

Cén fáth a bhfuil ábhar graifíte semiconductor Vetek oiriúnach chun greillí bhíoma ian a dhéanamh?

● Seoltacht: Taispeánann graifít seoltacht den scoth, rud atá ríthábhachtach do ghreillí bhíoma ian chun bíomaí ian a threorú go héifeachtach le haghaidh luasghéarú nó luasmhoilliú.

● Cobhsaíocht cheimiceach: Tá graifít cobhsaí go ceimiceach, in ann creimeadh ceimiceach agus creimeadh a sheasamh, rud a chothaíonn sláine struchtúrach agus cobhsaíocht feidhmíochta.

● Neart Meicniúla: Tá neart agus cobhsaíocht mheicniúil leordhóthanach ag graifít chun na fórsaí agus na brúnna a d'fhéadfadh teacht chun cinn le linn luasghéarú bíoma ian a sheasamh.

● Cobhsaíocht Teochta: Léiríonn graifít dea-chobhsaíocht ag teochtaí arda, rud a ligeann dó timpeallachtaí ardteochta a sheasamh laistigh de threalamh bhíoma ian gan teip nó dífhoirmiú.

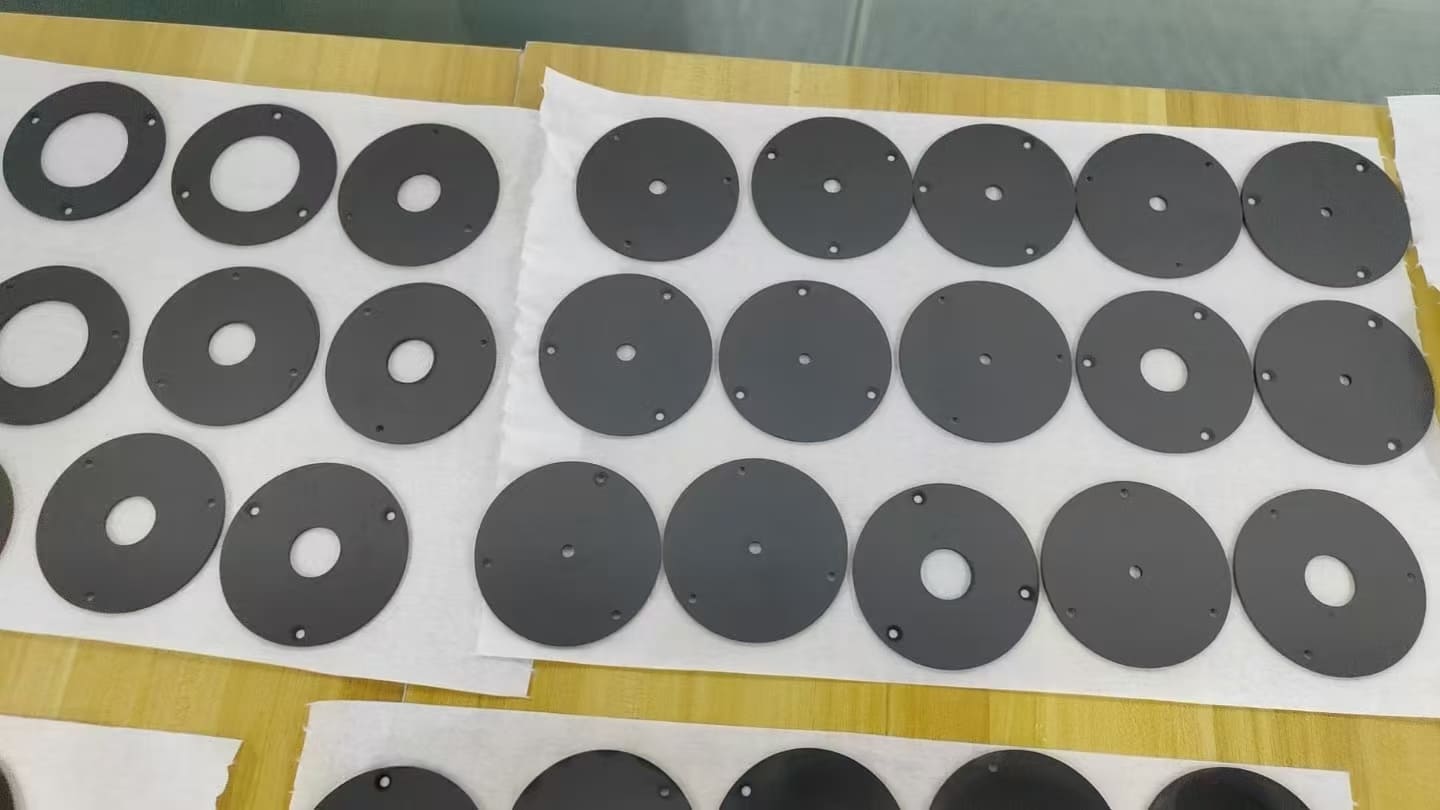

Foinsíonn VeTek Semiconductor Ion Beam Sputter táirgí eangaí:
