Réiteach Bioráin Ardaithe Hollow VETEK-AMAT: Foshraith Graifít Ard-íonachta le Cumhdach CVD SiC

Fíor 1: AMAT 0200-03201 Táirge fisiceach Hollow Lift Pin (do chórais epitaxy sileacain 300 mm)

I bpróisis aistrithe sliseog leathsheoltóra, déanann an bioráin log ardaithe (Wafer Lift Pin) na tascanna ríthábhachtacha a bhaineann le sliseog a thacú agus a aistriú. I dtimpeallachtaí próisis ardteochta mar MOCVD agus fás epitaxial, ní mór do bhioráin ardaitheoir freastal ar ilriachtanais ag an am céanna lena n-áirítear ard-íonacht, friotaíocht creimeadh, friotaíocht turraing teirmeach, agus éilliú íseal cáithníní.

Faoi láthair, glacann na bioráin ardaitheoir príomhshrutha ar an margadh foshraith grafite + réiteach sciath CVD SiC. Mar sin féin, ní féidir le teicneolaíocht brataithe fhormhór mór na soláthróirí ach an dromchla seachtrach a chlúdach - le haghaidh struchtúir lag,is é an balla istigh i ndáiríre an "talamh teicniúil aon duine".

I. Trí Chroídhúshlán a Bhfuil Aghaidh ag Cumhdach Balla Istigh

1. Aonfhoirmeacht Taiscí Neamhrialaithe

Tá cóimheas mór gné ag struchtúir lag. Bíonn sé deacair ar gháis imoibreáin CVD idirleathadh go domhain go haonfhoirmeach isteach sa tolladh inmheánach, rud a fhágann go laghdaítear tiús brataithe an bhalla istigh i ngrádán ón gcalafort go dtí an taobh istigh dhomhain, agus fiú na réigiúin nochta lom a thaispeáint i gceantair áitiúla.

2. Neart Nascála Idir-aghaidhe Neamhleor

Cuireann dromchla an bhalla istigh cuartha teorainn le spás optamaithe na bparaiméadar próisis sil-leagan. Is deacair an neart nascáil idir an sciath agus an tsubstráit graifíte a bhaint amach ar an leibhéal céanna leis an dromchla seachtrach, agus is féidir le micrea-scoilteanna nó fiú feannadh a bheith ann go héasca le linn timthriall teirmeach.

3. Glaineacht Tuirse Inmheánach Neamhrialaithe

Mura bhfuil struchtúr scagach an tsubstráit graifíte séalaithe go hiomlán ag an sciath, scaoilfear cáithníní carbóin agus neamhíonachtaí miotalacha ag teocht ard. Chomh luath agus a dhíscaoileann neamhíonachtaí, cuireann siad go díreach faoi deara difríocht datha agus lochtanna na gcáithníní ar an dromchla wafer, rud a laghdaíonn toradh táirgeachta go mór.

Ag baint úsáide as a shaineolas teicniúil domhain atá carntha i réimse an bhrataithe CVD, d'éirigh le VETEK na dúshláin a bhaineann le taisceadh aonfhoirmeach agus nascáil interfacial de sciath CVD SiC ar bhalla istigh na struchtúr log a shárú - ó leas iomlán a bhaint as insamhalta réimse an tsreabhadh gáis go dtí rialú beacht réimse teochta taisce, ag bunú réiteach próiseas brataithe balla istigh iomlán a chinntíonn tiús sciath comhsheasmhach ón gcalafort go dtí an taobh istigh domhain den tolladh, caighdeáin ghnólachta glantacháin agus tuirlingthe.

Soláthróidh an t-alt seo mionanailís ar na nithe seo a leanas: na deacrachtaí teicniúla a bhaineann le sciath balla istigh bioráin ardaitheora, an tionchar a bhíonn ag aonfhoirmeacht brataithe balla istigh ar tháirgeacht sliseog, agus na príomhnóid rialaithe ó dhearadh próisis go rialú cáilíochta agus seachadadh.

II. Cad is Bioráin Ardaithe Hollow AMAT ann?

Is comhpháirt láimhseála bearrtha beachtais é bioráin log AMAT a úsáidtear taobh istigh de threalamh próisis leathsheoltóra. Is í an phríomhfheidhm atá aige ná sliseoga a ardú agus a shuíomh le linn seichimh luchtaithe, díluchtaithe agus próiseála.

Murab ionann agus bioráin ardaitheoir soladach traidisiúnta, ionchorpraíonn an dearadh log cuas inmheánach. Laghdaíonn an struchtúr seo méid iomlán an ábhair agus mais theirmeach agus an céimseata meicniúil riachtanach á chothabháil. Mar sin féin, le haghaidh feidhmchláir leathsheoltóra, tá i bhfad níos déine ag baint le déantúsaíocht bioráin log-ardaithe ná meaisínithe comhpháirteanna soladacha traidisiúnta. Ní mór cruinneas toise na dromchlaí istigh agus seachtracha a rialú go docht, agus tá comhlárnacht idir na geoiméadracht laistigh agus lasmuigh ríthábhachtach go háirithe. Dá bhrí sin, tá an dá phróiseas roghnaithe ábhar agus brataithe riachtanach d'fheidhmíocht deiridh an bhioráin ardaitheoir.

Maidir le córais epitaxy AMAT, soláthraíonn VETEK Semiconductor réitigh bioráin ardaitheoir log AMAT saincheaptha bunaithe ar fhoshraitheanna graifíte ard-íonachta agus bratuithe dlúth chomhdhúile sileacain CVD (SiC). Cuidíonn an struchtúr log mais ábhar neamhriachtanach a laghdú agus an struchtúr meicniúil a theastaíonn le haghaidh ardú sliseog a chothabháil; soláthraíonn an sciath chomhdhúile sileacain CVD íonacht ard, friotaíocht ceimiceach, agus cobhsaíocht ardteochta. Tá bioráin ardaitheoir AMAT 0200-03201 VETEK deartha go sonrach le haghaidh feidhmchláir epitaxy sileacain 300 mm agus is féidir é a mhonarú de réir líníochtaí, toisí agus riachtanais phróisis an chustaiméara.

III. Struchtúr Bioráin Hollow Lift AMAT VETEK

Díríonn VETEK faoi láthair ar an struchtúr sciath chomhdhúile sileacain graifít + CVD ard-íonachta le haghaidh bioráin ardaitheoir log AMAT. Is é an próiseas tógála bunúsach:

Foshraith grafite ard-íonachta → Meaisínithe CNC beachtais → sciath chomhdhúile sileacain CVD → Cigireacht chruinn

Soláthraíonn an tsubstráit graifíte an bunús struchtúrach agus tá sé oiriúnach le haghaidh meaisínithe beacht ar chéimseata ballaí tanaí agus log. De ghnáth úsáideann VETEK ábhair graifíte leathsheoltóra allmhairithe, lena n-áirítear ábhair ó SGL Carbon agus Toyo Tanso, ag brath ar riachtanais an chustaiméara. Ansin déantar sciath dlúth chomhdhúile sileacain CVD a thaisceadh ar an dromchla graifíte chun dromchla oibre cosanta de ghrád leathsheoltóra a dhéanamh.

Cén Fáth Roghnaigh Graphite mar an Foshraith?

Maidir le bioráin ardaitheoir log, ní mór d'ábhar an tsubstráit cothromaíocht a bhaint amach i measc machinability, feidhmíocht theirmeach, cobhsaíocht mheicniúil, agus comhoiriúnacht próiseas brataithe. Tá graifít ard-íonachta oiriúnach go háirithe toisc go dtugann sé na tréithe seo a leanas:

• Cobhsaíocht ard-teocht maith

• Leathnú teirmeach íseal

• Seoltacht teirmeach maith

• Dlús réasúnta íseal

• machinability den scoth le haghaidh céimseataí casta

• Comhoiriúnacht leis an bpróiseas sciath chomhdhúile sileacain CVD

Trí úsáid a bhaint as graifít is féidir struchtúir choimpléascacha log agus ballaí tanaí a mhonarú le cruinneas ard. Tá cumas meaisínithe CNC beachtas ag VETEK le haghaidh graifít leathsheoltóra agus comhpháirteanna chomhdhúile sileacain, le próisis meaisínithe optamaithe le haghaidh rialú tríthoiseach agus cáilíocht dromchla.

IV. Cumhdach Carbide Sileacain CVD: An Ciseal Cosanta Criticiúil

Tá an sciath chomhdhúile sileacain CVD ar cheann de na gnéithe is tábhachtaí de bhioráin ardaitheoir log VETEK AMAT. Cruthaíonn an sciath seo dromchla dlúth chomhdhúile sileacain ar an tsubstráit graifíte, ag cuidiú leis an graifít bhunúsach a chosaint ó thimpeallacht an phróisis.

Tá an tiús caighdeánach sciath chomhdhúile sileacain CVD do chomhpháirteanna VETEK den sórt sin thart100 ± 20 μm. Tá an íonacht sciath thart6N / 99.99995%.

Áirítear ar chumais theicniúla chomhdhúile sileacain CVD níos leithne VETEK bratuithe ard-íonachta, tiús sciath rialaithe, agus aonfhoirmeacht tiús bhaisc go bhaisc. Léiríonn sonraí teicniúla go bhfuil íonacht brataithe cairbíde sileacain CVD ag an leibhéal 6N–7N. Maidir le tionscadail bioráin ardaitheoir AMAT sonracha, is féidir sonraíochtaí brataithe a choigeartú de réir líníochtaí custaiméirí agus riachtanais phróisis.

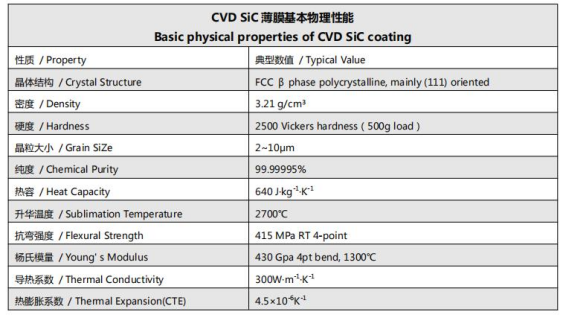

Fíor 2: Airíonna fisiceacha bunúsacha sciath CVD SiC

Cén fáth a bhfuil Cumhdach Balla Istigh Tábhachtach?

Ceann de na gnéithe is dúshlánaí go teicniúil de bhioráin ardaitheoir log AMAT ná an dromchla seachtrach a chumhdach, ach sciath cobhsaí agus aonfhoirmeach a bhaint amach ar bhalla istigh an struchtúir log.

Tá sé deacair rochtain a fháil ar an dromchla istigh le linn an phróisis sciath CVD. I gcomparáid leis an dromchla seachtrach, tugann an chéimseata inmheánach dúshláin bhreise isteach maidir le sreabhadh gáis, aonfhoirmeacht sil-leagan, rialú tiús sciath, agus comhsheasmhacht próisis. Mar sin, is féidir le cáilíocht sciath balla istigh a bheith ina fhachtóir idirdhealaithe tábhachtach i measc soláthróirí.

Tá taithí ag VETEK ar bhratú cairbíde sileacain CVD de struchtúir chuas agus cuireann sé béim ar leith ar an dromchla istigh. Cuidíonn sciath balla istigh dea-rialaithe le ciseal cosanta chomhdhúile sileacain a choinneáil ar fud an struchtúir log, seachas an graifít inmheánach a fhágáil faoi lé timpeallacht an phróisis. Tá sé seo tábhachtach go háirithe nuair a bhíonn an bioráin ardaitheoir ag feidhmiú i ndlísheomraí próisis leathsheoltóra ardteochta agus ceimiceach ionsaitheach.

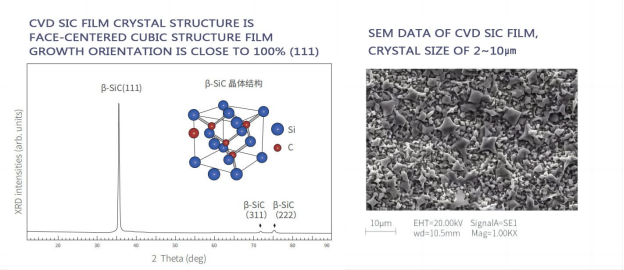

Figiúr 3: Struchtúr criostail micreascópach de sciath chomhdhúile sileacain CVD

V. Buntáistí Buntáistí VETEK AMAT Hollow Pionnaí Ardaithe

Córas ábhar ard-íonachta:Tá an meascán de graifít ard-íonachta agus de chomhdhúile sileacain CVD ard-íonachta deartha do thimpeallachtaí leathsheoltóra ina bhfuil rialú éillithe ríthábhachtach. Ag brath ar an tsonraíocht roghnaithe, is é 6N an íonacht sciath chomhdhúile sileacain CVD.

Sciath chomhdhúile sileacain caighdeánach 100 ± 20 μm:Tá tiús sciath caighdeánach VETEK thart ar 100 ± 20 μm, ag soláthar tiús sciath praiticiúil do chomhpháirteanna próiseas leathsheoltóra, agus tá an saincheaptha ar fáil de réir riachtanais an chustaiméara.

Cumas sciath balla istigh den scoth:Maidir le comhpháirteanna laga, tá sciath balla istigh ar cheann de na codanna is deacra den phróiseas monaraíochta. Tá próisis brataithe forbartha ag VETEK atá in ann clúdach ardcháilíochta a bhaint amach ar bhalla istigh na bioráin ardaitheoir log, ó insamhalta réimse sreabhadh gáis go rialú réimse teochta, ag cinntiú tiús sciath comhsheasmhach, nascáil daingean.

Cobhsaíocht ardteochta:Tá an tsubstráit graifíte agus an sciath chomhdhúile sileacain CVD araon oiriúnach do thimpeallachtaí próisis leathsheoltóra ardteochta. Soláthraíonn an ciseal chomhdhúile sileacain CVD cosaint bhreise i gcoinne ionsaí ceimiceacha agus díghrádú dromchla. Liostaíonn sonraí scannáin chomhdhúile sileacain CVD VETEK seoltacht teirmeach ard, leathnú teirmeach íseal, agus teocht sublimation de thart ar 2700 ° C, rud a léiríonn go bhfuil an t-ábhar oiriúnach d'iarratais ardteochta éilitheach.

Frithsheasmhacht ceimiceach agus creimeadh:Tugann dromchla dlúth chomhdhúile sileacain CVD friotaíocht creimeadh níos fearr ná graifít lom agus féadann sé gáis phróisis ionsaitheach agus timpeallachtaí glanta ceimiceacha a sheasamh. Cuidíonn sé seo le díghrádú an tsubstráit a laghdú agus coinníonn sé dromchla comhpháirte níos cobhsaí thar thimthriallta próisis arís agus arís eile.

Meaisínithe beachtais agus saincheaptha:Éilíonn bioráin ardaitheoir log rialú beacht ar thrastomhas seachtrach, trastomhas istigh, tiús balla, fad, agus comhlárnacht. Comhcheanglaíonn VETEK meaisínithe cruinneas CNC le próisis sciath CVD chun comhpháirteanna leathsheoltóra casta a mhonarú de réir líníochtaí na gcustaiméirí. Is féidir bioráin ardaitheoir a mhonarú de réir:

• Líníochtaí do chustaiméirí

• Comhpháirteanna samplacha

• Sonraíochtaí toisí

• Tiús sciath riachtanach

• Grád grafite riachtanach

• Riachtanais phróiseas sonracha

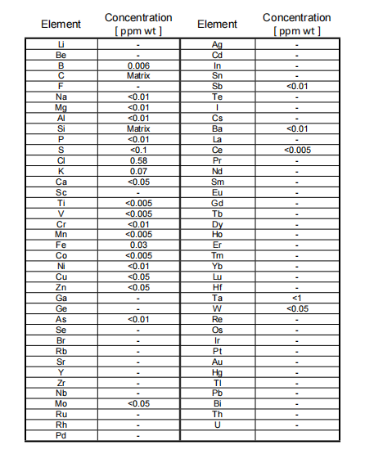

Figiúr 4: CVD sciath chomhdhúile sileacain GDMS tuarascáil tástála íonachta

VI. Feidhmchláir tipiciúla

Epitaxy sileacain:Úsáidtear bioráin ardaithe le haghaidh ardú slise, suíomh agus aistriú laistigh de threalamh epitaxy. Tá táirge AMAT 0200-03201 VETEK atá ann cheana féin suite go sonrach le haghaidh feidhmchláir epitaxy sileacain 300 mm.

Córais láimhseála wafer:Is féidir le bioráin ardaithe feidhmiú mar chomhpháirteanna láimhseála beachtas wafer d'iarratais óna dteastaíonn cobhsaíocht ardteochta, cruinneas tríthoiseach, agus rialú éillithe. Is féidir le bioráin ardaithe wafer le corp feadánach log an caillteanas teasa áitiúil a íoslaghdú go héifeachtach, rud a laghdóidh na marcanna bioráin a fheictear go coitianta ar chúl an wafer i bpróisis ardteochta (cosúil le fás epitaxial nó annealing). Má dhéantar cuas log taobh istigh den chorp bioráin ardaitheoir, laghdaítear mais theirmeach agus feabhsaíonn sé aonfhoirmeacht teocht na slise.

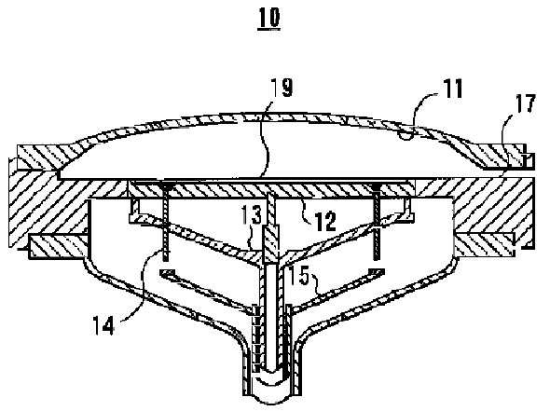

Fíor 5: Scéimreach an phrionsabail trína laghdaíonn bioráin log-ardaithe mais theirmeach agus feabhas a chur ar aonfhoirmeacht teocht na slise

Trealamh próisis leathsheoltóra:Bunaithe ar líníochtaí agus samplaí custaiméirí, is féidir comhpháirteanna den chineál céanna graifít + CVD chomhdhúile sileacain a fhorbairt le haghaidh ardáin trealaimh leathsheoltóra eile. Clúdaíonn punann táirgí leathsheoltóra VETEK epitaxy sileacain, eiteaxy cairbíde sileacain, MOCVD, RTP/RTA, eitseáil, agus próisis leathsheoltóra eile.



VII. Próiseas Déantúsaíochta: Príomhnóid Rialaithe ó Dhearadh Próisis go Rialú Cáilíochta agus Seachadadh

Tá ilchéimeanna criticiúla i gceist le táirgeadh bioráin log-ardaithe AMAT, agus bíonn tionchar díreach ag gach ceann acu ar iontaofacht an táirge deiridh agus ar tháirgeacht na sliseog:

1. Roghnú ábhar graifíte- Roghnaigh an grád graifít ard-íonachta cuí (SGL Carbon nó Toyo Tanso, etc.) de réir riachtanais tríthoiseach, feidhmíochta teirmeach agus íonachta an chustaiméara.

2. Beachtas meaisínithe CNC— Meaisín an graifít bán isteach sa chéimseata log atá ag teastáil. Tugtar aird ar leith ar thrastomhas istigh, trastomhas seachtrach, tiús balla, fad agus comhlárnacht.

3. Ullmhú dromchla— Déantar an comhpháirt graifíte meaisínithe a ghlanadh agus a dhromchla roimh bhratú CVD.

4. Cumhdach chomhdhúile sileacain CVD— Taisce ciseal dlúth chomhdhúile sileacain CVD ar an tsubstráit graifíte. Tá an tiús sciath caighdeánach thart ar 100 ± 20 μm, agus tá íonacht sciath 6N de réir na sonraíochta roghnaithe.

5. Cumhdach dromchla istigh (céim theicniúil chriticiúil)— Maidir le bioráin ardaithe laga, déantar an balla istigh a phróiseáil go cúramach chun clúdach cobhsaí brataithe cairbíde sileacain a bhaint amach. Trí leas iomlán a bhaint as insamhalta réimse an tsreabhadh gáis agus rialú beacht réimse teocht an taiscthe, áirithítear tiús sciath comhsheasmhach ón gcalafort go dtí an taobh istigh domhain den tolladh, nascáil daingean, agus caighdeáin glaineachta tollta inmheánach.

6. Cigireacht — Déantar iniúchadh ar chomhpháirteanna críochnaithe maidir le cruinneas tríthoiseach, riocht an bhrataithe, agus ceanglais eile atá sonraithe ag an gcustaiméir roimh an loingsiú.

Clúdaíonn cumais táirgthe VETEK íonú, meaisínithe CNC, sciath CVD, agus cigireacht, ag soláthar slabhra déantúsaíochta comhtháite do chomhpháirteanna leathsheoltóra bunaithe ar charbón.

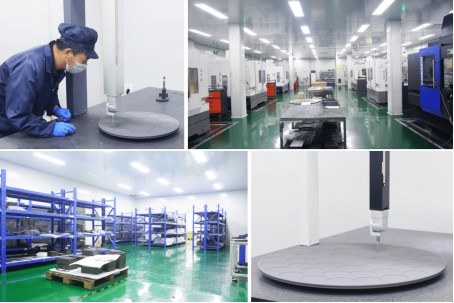

Fíor 6: Táirgeadh ábhar leathsheoltóra VETEK agus bonn meaisínithe beachtas

VIII. Am Luaidhe Samplach

Is é an t-am luaidhe tipiciúil le haghaidh samplaí bioráin ardaitheoir log AMAT saincheaptha chomh tapa le thart ar 20 lá. Féadfaidh an t-am seachadta iarbhír a bheith éagsúil ag brath ar chastacht líníochta, roghnú ábhar, riachtanais brataithe, cainníochta agus riachtanais iniúchta. I gcás orduithe athuair nó táirgí atá cáilithe cheana féin, is féidir sceidil táirgeachta a chaibidil ar leithligh de réir réamhaisnéisí na gcustaiméirí agus na dátaí seachadta riachtanacha.

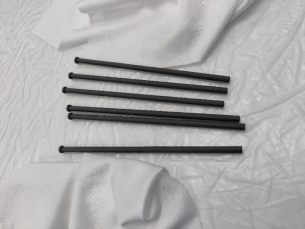

Fíor 7: VETEK AMAT pacáistiú táirge bioráin ardaitheoir log



IX. Cén Fáth Roghnaigh Pionnaí Ardaithe Hollow AMAT VETEK?

Comhtháthaíonn VETEK soláthar ábhar graifíte, meaisínithe beachtas, sciath chomhdhúile sileacain CVD, agus déantúsaíocht comhpháirteanna leathsheoltóra i bpróiseas táirgthe comhtháite. I measc na bpríomhchumais tá:

• Foshraith graifít ard-íonachta (SGL Carbon / Toyo Tanso, etc.)

• íonacht sciath chomhdhúile sileacain CVD 6N

• Tiús sciath caighdeánach 100 ± 20 μm

• Meaisínithe struchtúr log

• Bratú chomhdhúile sileacain CVD balla istigh (cumas difreála croí)

• Beachtas meaisínithe CNC

• Réitigh bioráin ardaithe sliseog AMAT-comhoiriúnach

• Am luaidhe samplach chomh tapa le thart ar 20 lá

Clúdaíonn VETEK an slabhra teicniúil iomlán d’fhorbairt trealaimh CVD, forbairt próisis CVD, meaisínithe beachtas CNC, agus íonú, le tacaíocht ó ionaid tiomnaithe T&F agus saoráidí táirgthe ábhar leathsheoltóra.

X. Ceisteanna Coitianta (CC)

C1: Cad é an tiús caighdeánach sciath chomhdhúile sileacain CVD de bhioráin ardaitheoir log VETEK AMAT?

Tá an tiús sciath caighdeánach thart ar 100 ± 20 μm. Is féidir tiús sonrach a choigeartú de réir líníochtaí custaiméirí agus riachtanais phróisis.

C2: Cén leibhéal íonachta is féidir leis an sciath chomhdhúile sileacain CVD a bhaint amach?

Ag brath ar an tsonraíocht roghnaithe, tá íonacht an sciath thart ar 6N (99.99995%). Feidhmíonn ardán chomhdhúile sileacain CVD VETEK go rialta ag an leibhéal 6N–7N.

C3: Cén fáth a bhfuil sciath balla istigh ríthábhachtach do bhioráin ardaithe cuas?

Is deacair an geoiméadracht inmheánach a chóta go haonfhoirmeach. Coscann clúdach chomhdhúile sileacain balla istigh ardcháilíochta an tsubstráit graifíte ó bheith faoi lé timpeallachtaí próisis ardteochta atá gníomhach go ceimiceach agus tá sé ina phríomhfhachtóir idirdhealaithe maidir le hiontaofacht fhadtéarmach. Baineann aonfhoirmeacht an bhrataithe balla istigh go díreach le glaineacht tollta inmheánach agus toradh sliseog.

C4: An féidir VETEK a mhonarú de réir mo líníochtaí nó samplaí OEM?

Tá. Is féidir le VETEK monarú de réir líníochtaí an chustaiméara, uimhreacha páirteanna OEM (cosúil le AMAT 0200-03201), comhpháirteanna samplacha, sonraíochtaí tríthoiseach, grád graifít riachtanach, agus ceanglais sciath.

C5: Cad é an t-am luaidhe sampla tipiciúil?

Tá an t-am luaidhe samplach tipiciúil chomh tapa le thart ar 20 lá. Braitheann an seachadadh iarbhír ar chastacht líníochta, roghnú ábhar, riachtanais sciath, cainníocht, agus riachtanais iniúchta.

XI. Achoimre

Cé gur comhpháirt leathsheoltóra réasúnta beag é bioráin ardaitheoir log AMAT, tá a riachtanais déantúsaíochta i bhfad ó shimplí. Déanann céimseata ballaí tanaí, ceanglais dhian comhlárnachta, oibriú ardteochta, rialú éillithe, agus an meascán de bhratú dromchla istigh é ina chomhpháirt speisialaithe den phróiseas leathsheoltóra.

Glacann réiteach reatha VETEK graifít ard-íonachta le sciath chomhdhúile sileacain CVD, a chomhcheanglaíonn tréithe machinability agus teirmeach graifít le íonacht ard, friotaíocht ceimiceach, agus cobhsaíocht ard-teocht de chomhdhúile sileacain CVD. Le tiús sciath caighdeánach de 100 ± 20 μm, íonacht suas le roghanna ábhar graifíte 6N, SGL agus Toyo Tanso, agus cumas sciath balla istigh, is féidir le VETEK réitigh bioráin ardaitheoir log AMAT saincheaptha a sholáthar le haghaidh láimhseáil wafer leathsheoltóra agus iarratais epitaxy sileacain.

Do chustaiméirí atá ag lorg soláthróirí eile deAMAT 0200-03201 bioráin ardaithe sliseog log,nócomhpháirteanna leathsheoltóra graifít brataithe cairbíd sileacain eile,Is féidir le VETEK líníochtaí nó samplaí a mheas agus réitigh déantúsaíochta saincheaptha a sholáthar.
